Кран башенный кб-309хл

Краны КБ-309АХЛ, КБ-309.01АХЛ, КБ-309.02АХЛ, КБ-309.03АХЛ, КБ-309.04АХЛ, КБ-309.05АХЛ применяются для механизации строительно-монтажных работ при возведении 5- и 9-этажных зданий, для погрузочно-разгрузочных работ. Допускается работа кранов с навесными одноканатными грейферами, переносными бункерами (бадьями) и электромагнитной шайбой.

 Краны башенной серии КБ-309 АХЛ предназначены для работы в районах с холодным климатом категории 1, без каких-либо ограничений могут работать при температуре окружающего воздуха от +40 до -60 °С. Рассчитаны на использование в I-VII ветровых районах по ГОСТ 1451 и в сейсмических районах до 6 баллов включительно (ГОСТ 13556-91). В экономически оправданных пределах их можно успешно применять в районах с умеренным климатом, что фактически и происходит. Надежность работы кранов обеспечивается применением в металлоконструкциях хладостойкой стали, обогреваемых электрошкафов и кабин управления с использованием теплопанелей Слотерм и ТЭНов.

Краны КБ-309АХЛ, КБ-309.03АХЛ, КБ-309-01АХЛ - передвижные полноповоротные башенные краны на рельсовом ходу и с подъемной стрелой, КБ-309-04АХЛ, отличаются от них наличием балочной стрелы, имеющей два установочных положения - горизонтальное и наклонное под углом в 30° к горизонту. Кран КБ-309.05АХЛ отличается от базовой модели тем, что установлен на портале, обеспечивающем пропуск ж/д платформ и вагонов.

Кран КБ-309АХЛ грузоподъемностью 8 т (при 4-кратной запасовке) оборудован подъемной стрелой, обеспечивающей на вылете 25 м подъем грузов массой (при 2-кратной запасовке) 5 т и возведение домов до 5 этажей.



КРАН БАШЕННЫЙ КБ-309ХЛ

Рис.1. Башенный кран КБ-309АХЛ

КРАН БАШЕННЫЙ КБ-309ХЛ

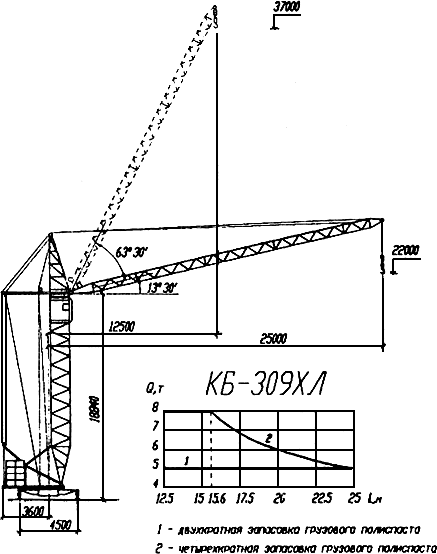

Рис.2. Башенный кран КБ-309ХЛ и его грузовая характеристика

Кран может работать в районах с холодным климатом категории 1 при температуре окружающего воздуха от -60 до +40 °С. С этой целью кабина имеет повышенную термоизоляцию, оборудована специальными отопительными панелями, а электрошкафы снабжены подогревателями, автоматически поддерживающими внутри шкафа температуру от 1 до 5 °С. Эксплуатация крана допускается в I-VI ветровых районах, а при наличии препятствий высотой более 10 м - в VII районе.

 Кран может работать на криволинейных участках пути с ведущими ходовыми тележками, размещаемыми на внешнем рельсе. Он оснащен кабельным барабаном, который на этих участках должен быть отключен.

 Монтаж и демонтаж крана осуществляются с помощью собственных механизмов, посредством выносного пульта с использованием автомобильного крана грузоподъемностью 10 т. Перевозка крана осуществляется в сборе (без противовеса и балласта) на подкатных пневмоколесах в прицепе к автотягачу, образуя автопоезд длиной 27 м, высотой 4,2 м и шириной 3,74 м.



Технические характеристики башенных кранов в северном варианте

Технические данные кранов

КБ-

 309АХЛ

КБ-

 309.01АХЛ

КБ-

 309.02АХЛ

КБ-

 309.03АХЛ

КБ-

 309.4АХЛ

КБ-

 309.05АХЛ

Грузовой момент, тм

125

125

120

100

125

125

Грузоподъемность, т:

максимальная

8

8

7

8

10

10

минимальная

5

5

4

4

5

5

Вылет стрелы,м

Максимальный

25

25

30

25

25

25

Минимальный

12,5

12,5

15,6

12,5

4,8

4,8

При максимальной г/п

15,6

15,6

17,1

12,5

12,5

12,5

Высота подъема крюка, м

При максимальном вылете

22

14

23

30

9

16,5

Максимальная

37

29

40

45

20

16,5

Колея и база, м

4,5

4,5

4,5

4,5

4,5

6
