Кран башенный кб 515

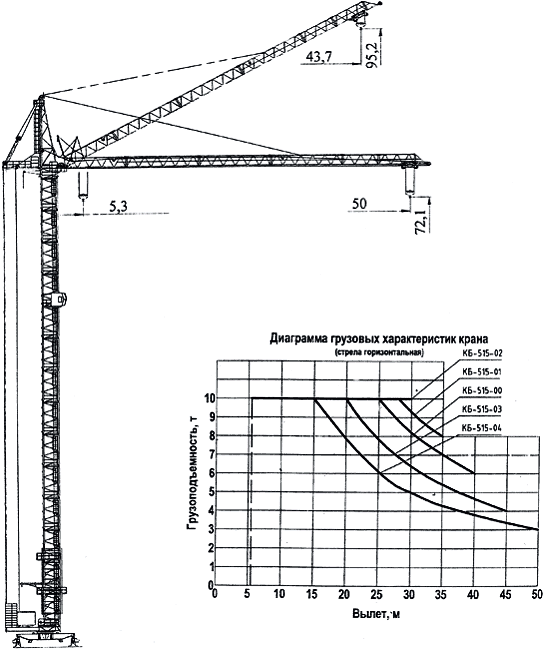

 Модель КБ-515 предназначена для строительства 25-ти этажных зданий (грузоподъемность 10 т, вылет стрелы 50 м, высота подъема до 95 м). Башенный кран КБ-515 имеет глубину опускания груза 5 м, что позволяет применять его для котлованных работ.



Техническая характеристика

Исполнения

00

01

02

03

04

06А

07А

08А

Максимальный грузовой момент, тм

250

280

300

200

150

250

280

300

Грузоподъемность максимальная, т:



10

Грузоподъемность при максимальном вылете:

горизонтальная стрела

6

8

10

4

3

6

8

10

наклонная стрела

6

9,1

10

40

3

6

9,1

10

Вылет максимальный (проектный), м:

горизонтальная стрела

40

35

30

45

50

40

35

30

наклонная стрела

35

30,7

26,4

39

44

35

30,7

26,4

Вылет при максимальной грузоподъемности (проектный), м:

горизонтальная стрела

25

28

30

20

15

25

28

30

наклонная стрела

22

28

26,4

18

13

22

28

26,4

Вылет минимальный (проектный), м:

горизонтальная стрела

5,5

наклонная стрела

5,3

Высота подъема при максимальном вылете, м:

горизонтальная стрела

72,1

наклонная стрела

90,2

87,6

85,2

93

95

90,2

87,6

85,2

Глубина опускания максимальной, м



5

Масса конструктивная, м

98,6

97,9

97,2

99

100

101

100

99,6

Масса противовеса, м:

- на платформе, т

60±0,7

- на распорке, т

3±0,2

Скорость подъема (опускания) груза максимальной массы, м/мин

30-40

Скорость подъема (опускания) груза массой до 4 т, м/мин

60-80

Скорость плавной посадки груза максимальной массы, м/мин

4

Скорость передвижения грузовой тележки, м/мин

55/36/18

Скорость передвижения крана, м/мин

19

Частота вращения, об./мин

0,65-0,7

База х колея, м

7,5х7,5

Задний габарит, м

5,5

Угол поворота, град

108

 Конструктивно башня и стрела крана выполнены секционными, что позволяет собирать кран с различными вылетами и высотой башни. Наращивание башни производится в ее верхней части с помощью монтажной обоймы с гидравлическим приводом. Все секции между собой и башня с поворотной платформой крепятся с помощью взаимозаменяемых клиньев и прижимных планок. Быстроразъемное клиновое соединение позволяет значительно сократить время монтажа и технического обслуживания в процессе эксплуатации. Несомненным достоинством такого соединения являются отсутствие в нем зазора в осевом направлении и возможность подтяжки соединения при выработке деталей в эксплуатации. На всех моделях башенных кранов применяется шариковая поворотная опора производства словацкой фирмы PSL. Крепление поворотной опоры осуществляется высокопрочными болтами, гайками и контргайками. На поворотной платформе установлены башня, грузовая лебедка, шкафы электрооборудования, механизмы поворота и комплект плит противовеса, обеспечивающих устойчивость крана. Кабина машиниста может быть установлена на разные уровни по высоте башни. В начальный период монтажа здания кабина может быть установлена на высоте 22,2 м. В процессе строительства кабина может быть поднята в один из промежуточных, а затем и верхнее положение. Перемещение кабины осуществляется с помощью обоймы выдвижения. Передняя часть кабины остеклена трехслойным безосколочным стеклом. Большие передние и боковые окна кабины обеспечивают отличный обзор рабочей зоны крюковой подвески. Лобовые окна имеют отрицательный угол наклона к вертикали, что обеспечивает видимость при осадках. Кроме того, верхняя открывающаяся часть лобового окна оснащена электрическим стеклоочистителем. В левой части лобового окна на поворотном кронштейне укреплен блок отображения информации ограничителя нагрузки.

 Кран оснащен современным многофункциональным ограничителем нагрузки ОНК-160Б. Основные функции ограничителя нагрузки следующие:

 - защита крана от перегрузок и опрокидывания;

 - защита рабочего оборудования крана при работе в стесненных условиях (координатная защита);

 - отображение информации о фактической массе поднимаемого груза, степени загрузки крана, величине вылета крюка и скорости ветра;

- встроенный регистратор параметров обеспечивает запись и долговременное хранение информации о рабочих параметрах крана, степени нагрузки крана в течение всего срока службы ограничителя.

 В кабине установлено кресло машиниста автомобильного типа. Управление механизмами крана производится двумя сдвоенными командоаппаратами, установленными в колонках управления по обеим сторонам кресла. Кресло машиниста имеет регулировку сидения по высоте, наклон спинки сидения, регулировку в продольном направлении, а также продольную регулировку колонок управления по отношению к сидению. В кабине установлен стационарный обогревательный прибор, а также теплогенератор с нагнетанием теплого и холодного воздуха.
