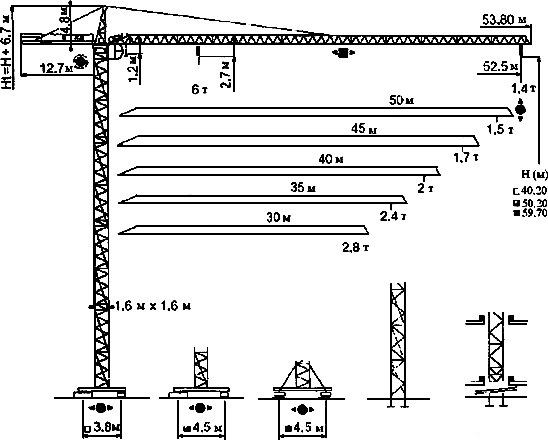

Кран предназначен для механизации строительства высотных зданий. Кран с неповоротной башней, верхним положением противовеса, нижним расположением балласта и балочной стрелой. Максимальная высота подъема груза 59,7 м, максимальный вылет - 52,5 м. Грузоподъемность при максимальном вылете 1,4 т, максимальная грузоподъемность - 6 т. Ходовая часть может быть выполнена в трех исполнениях:
 на рельсовом ходу с колеей 4,5 м;
 на стационарных тележках с опорным контуром 3,8 и 4,5 м;
 на фундаменте.
Рис. Кран POTAINE MD-95
Грузовысотные характеристики передвижного крана MD-95A POTAINE
|
Длина стрелы, м
|
Вылет стрелы, м
|
|
|
14,8
|
17
|
20
|
22
|
26
|
28,5
|
30
|
32
|
35
|
37
|
40
|
42
|
45
|
47
|
50
|
52,5
|
|
52,5
|
6 т
|
5,1 т
|
4,1 т
|
3,7 т
|
3 т
|
3 т
|
2,6 т
|
2,6 т
|
2,4 т
|
2,2 т
|
2 т
|
1,85 т
|
1,7 т
|
1,6 т
|
1,5 т
|
1,4 т
|
|
50
|
6 т
|
5,1 т
|
4,1 т
|
3,7 т
|
3 т
|
3 т
|
2,8 т
|
2,6 т
|
2,4 т
|
2,2 т
|
2 т
|
1,85 т
|
1,7 т
|
1,6 т
|
1,5 т
|
|
|
45
|
6 т
|
5,1 т
|
4,1 т
|
3,7 т
|
3 т
|
3 т
|
2,8 т
|
2,6 т
|
2,4 т
|
2,2 т
|
2 т
|
1,85 т
|
1,7 т
|
|
|
|
|
40
|
6 т
|
5,1 т
|
4,1 т
|
3,7 т
|
3 т
|
3 т
|
2,8 т
|
2,6 т
|
2,4 т
|
2,2 т
|
2 т
|
|
|
|
|
|
|
35
|
6 т
|
5,1 т
|
4,1 т
|
3,7 т
|
3 т
|
3 т
|
2,8 т
|
2,6 т
|
2,4 т
|
|
|
|
|
|
|
|
|
30
|
6 т
|
5,1 т
|
4,1 т
|
3,7 т
|
3 т
|
3 т
|
2,8 т
|
|
|
|
|
|
|
|
|
|
Грузовысотные характеристики стационарного крана MD-95A POTAINE
|
Длина стрелы, м
|
Вылет стрелы, м
|
|
|
15,1
|
17
|
20
|
22
|
25
|
26,9
|
27,3
|
30
|
32
|
35
|
37
|
40
|
42
|
45
|
47
|
50
|
52,5
|
|
52,5
|
6 т
|
5,2 т
|
4,3 т
|
3,8 т
|
3,3 т
|
3 т
|
3 т
|
2,7 т
|
2,5 т
|
2,2 т
|
2 т
|
1,85 т
|
1,7 т
|
1,56 т
|
1,5 т
|
1,35 т
|
1,25 т
|
|
50
|
6 т
|
5,2 т
|
4,3 т
|
3,8 т
|
3,3 т
|
3 т
|
3 т
|
2,7 т
|
2,5 т
|
2,2 т
|
2 т
|
1,85 т
|
1,7 т
|
1,56 т
|
1,5 т
|
1,35 т
|
|
|
45
|
6 т
|
5,2 т
|
4,3 т
|
3,8 т
|
3,3 т
|
3 т
|
3 т
|
2,7 т
|
2,5 т
|
2,2 т
|
2 т
|
1,85 т
|
1,7 т
|
1,56 т
|
|
|
|
|
40
|
6 т
|
5,2 т
|
4,3 т
|
3,8 т
|
3,3 т
|
3 т
|
3 т
|
2,7 т
|
2,5 т
|
2,2 т
|
2 т
|
1,85 т
|
|
|
|
|
|
|
35
|
6 т
|
5,2 т
|
4,3 т
|
3,8 т
|
3,3 т
|
3 т
|
3 т
|
2,7 т
|
2,5 т
|
2,2 т
|
|
|
|
|
|
|
|
|
30
|
6 т
|
5,2 т
|
4,3 т
|
3,8 т
|
3,3 т
|
3 т
|
3 т
|
2,7 т
|
|
|
|
|
|
|
|
|
|

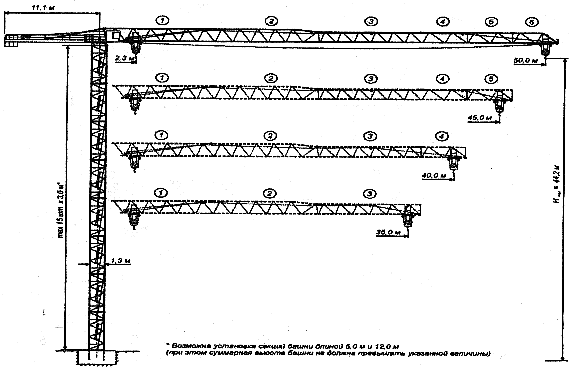

КРАН БАШЕННЫЙ ZBK-100 С БАШНЕЙ ТС-13
(Германия)
* Возможна установка секций башни длиной 6,0 м и 12,0 м (при этом суммарная высота башни не должна превышать указанной величины).
* Возможна установка секций башни длиной 6,0 м и 12,0 м (при этом суммарная высота башни не должна превышать указанной величины).

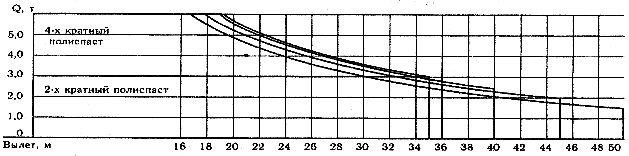

Грузовые характеристики
Технические характеристики
Вариант установки крана
|
Наименование
параметра
|
Кран с порталом и центральным балластом установлен
на твердом основании
Длина стрелы, м
|
|
|
35,0
|
40,0
|
45,0
|
50,0
|
|
Максимальный грузовой момент,тм
|
100,2
|
|
Грузоподъемность максимальная, т
|
6,0
|
|
Грузоподъемность при максимальном вылете нетто, т
|
3,00
|
2,50
|
2,00
|
1,60
|
|
Вылет максимальный (проектный), м
|
35,0
|
40,0
|
45,0
|
50,0
|
|
Вылет при максимальной грузоподъемности (проектный), м
|
19,2
|
18,9
|
17,8
|
16,7
|
|
Вылет минимальный (проектный), м
|
2,3
|
|
Высота подъема максимальная, м
|
45,4
|
Вариант установки крана
|
Наименование
параметра
|
Кран установлен на фундаменте
Длина стрелы, м
|
|
|
35,0
|
40,0
|
45,0
|
50,0
|
|
Максимальный грузовой момент,тм
|
100,2
|
|
Грузоподъемность максимальная, т
|
6,0
|
|
Грузоподъемность при максимальном вылете нетто, т
|
3,00
|
2,50
|
2,00
|
1,60
|
|
Вылет максимальный (проектный), м
|
35,0
|
40,0
|
45,0
|
50,0
|
|
Вылет при максимальной грузоподъемности (проектный), м
|
19,2
|
18,9
|
17,8
|
16,7
|
|
Вылет минимальный (проектный), м
|
2,3
|
|
Высота подъема максимальная, м
|
44,2
|
Скорости работы механизмов, м/с (м/мин)
|
Подъем / опускание груза
|
Кратность грузового полиспаста
|
Номинальная
|
Увеличенная
|
Посадки
|
|
|
4
|
0,32 (19,0)
|
0,63 (38,0)
|
0,05 (3,0)
|
|
|
2
|
0,63 (38,0)
|
1,27 (76,0)
|
0,10 (6,0)
|
|
Передвижения грузовой тележки с грузом максимальной массы
|
0,18 (11,0) / 0,55 (33,0) /1,1 (66,0)
|
|
Частота вращения, рад/с (об/мин)
|
0-0,042(0-0,81)
|
Суммарная мощность электродвигателей - 42,5 кВт.
Источник информации:
ОАО УПРАВЛЕНИЕ МЕХАНИЗАЦИИ - 3
ak@um-3.spb.ru

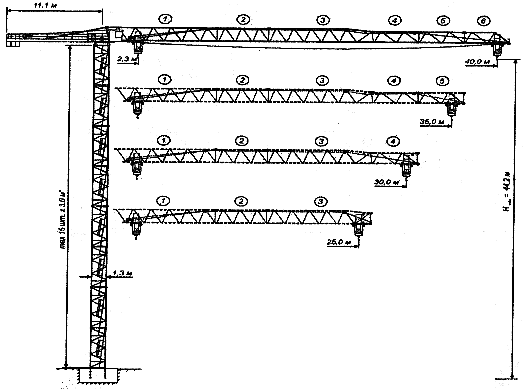

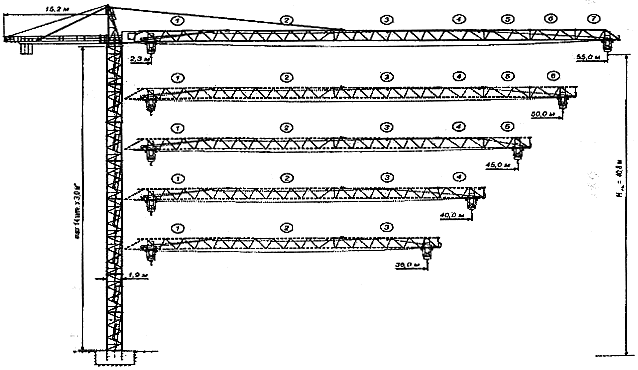

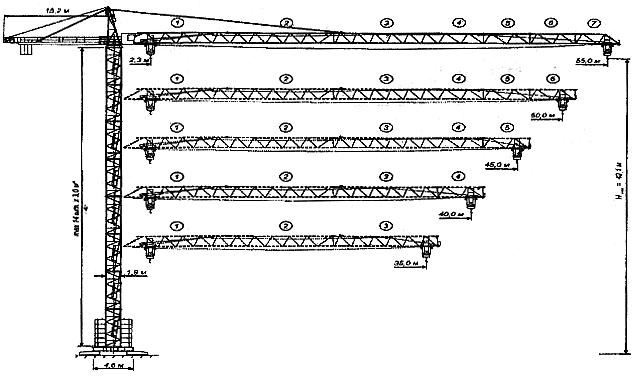

КРАН БАШЕННЫЙ ZBK-125 С БАШНЕЙ ТС-16
(Германия)
* Возможна установка секций башни длиной 6,0 м и 12.0 м (при этом суммарная высота башни не должна превышать указанной величины).
* Возможна установка секций башни длиной 6,0 м и 12.0 м (при этом суммарная высота башни не должна превышать указанной величины).

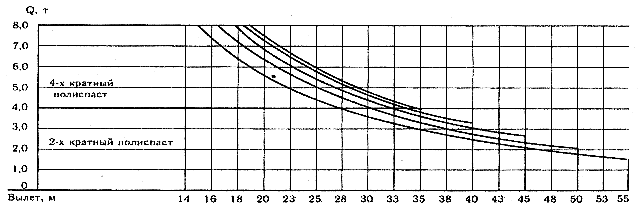

Грузовые характеристики
Технические характеристики
Вариант установки крана
FK-46
|
Наименование
параметра
|
Кран с порталом и центральным балластом установлен
на твердом основании
Длина стрелы, м
|
|
|
35
|
40
|
45
|
50
|
55
|
|
Максимальный грузовой момент,тм
|
147,2
|
|
Грузоподъемность максимальная, т
|
8,0
|
|
Грузоподъемность при максимальном вылете нетто, т
|
3,80
|
3,30
|
2,80
|
2,20
|
1,70
|
|
Вылет максимальный (проектный), м
|
33
|
40
|
45
|
50
|
55
|
|
Вылет при максимальной грузоподъемности (проектный), м
|
18,4
|
18,2
|
17,9
|
16,4
|
14,8
|
|
Вылет минимальный (проектный), м
|
2,3
|
|
Высота подъема максимальная, м
|
42,1
|
Скорости работы механизмов, м/с (м/мин)
|
Подъем / опускание груза
|
Кратность грузового полиспаста
|
Номинальная
|
Увеличенная
|
Посадки
|
|
|
4
|
0,30 (18,0)
|
0,62 (37,0)
|
0,03 (1,8)
|
|
|
2
|
0,62 (37,0)
|
1,53 (92,0)
|
0,06 (3,7)
|
|
Передвижения грузовой тележки с грузом максимальной массы
|
0,20 (12,0) / 0,58 (35,0) /1,17 (70,0)
|
|
Частота вращения, рад/с (об/мин)
|
0 - 0,039 (0 - 0,79)
|
Суммарная мощность электродвигателей - 53 кВт.
Вариант установки крана
FF
|
Наименование
параметра
|
Кран установлен на фундаменте
Длина стрелы, м
|
|
|
35
|
40
|
45
|
50
|
55
|
|
Максимальный грузовой момент,тм
|
147,2
|
|
Грузоподъемность максимальная, т
|
8,0
|
|
Грузоподъемность при максимальном вылете нетто, т
|
3,80
|
3,30
|
2,80
|
2,20
|
1,70
|
|
Вылет максимальный (проектный), м
|
33
|
40
|
45
|
50
|
55
|
|
Вылет при максимальной грузоподъемности (проектный), м
|
18,4
|
18,2
|
17,9
|
16,4
|
14,8
|
|
Вылет минимальный (проектный), м
|
2,3
|
|
Высота подъема максимальная, м
|
40,8
|
Источник информации:
ОАО УПРАВЛЕНИЕ МЕХАНИЗАЦИИ - 3
ak@um-3.spb.ru

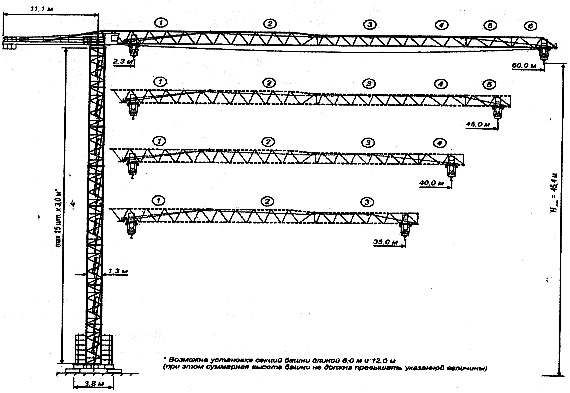

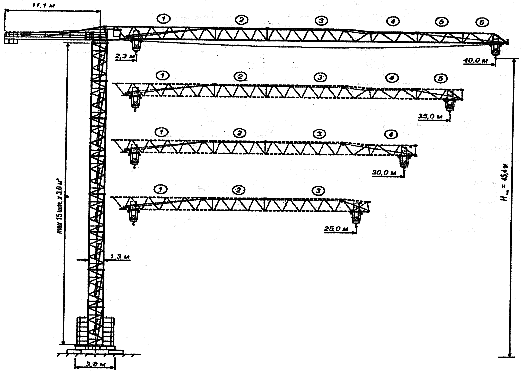

КРАН БАШЕННЫЙ ZBK-50 С БАШНЕЙ ТС-13
(Германия)
* Возможна установка секций башни длиной 6,0 м и 12,0 м (при этом суммарная высота башни не должна превышать указанной величины).
* Возможна установка секций башни длиной 6,0 м и 12,0 м (при этом суммарная высота башни не должна превышать указанной величины).

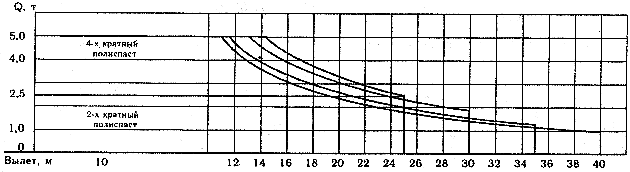

Грузовые характеристики
Технические характеристики
Вариант установки крана
|
Наименование
параметра
|
Кран с порталом и центральным балластом установлен
на твердом основании
Длина стрелы, м
|
|
|
25,0
|
30,0
|
35,0
|
40,0
|
|
Максимальный грузовой момент,тм
|
88,7
|
|
Грузоподъемность максимальная, т
|
5,0
|
|
Грузоподъемность при максимальном вылете нетто, т
|
2,60
|
1,90
|
1,30
|
1,00
|
|
Вылет максимальный (проектный), м
|
25,0
|
30,0
|
35,0
|
40,0
|
|
Вылет при максимальной грузоподъемности (проектный), м
|
14,2
|
13,1
|
11,4
|
10,8
|
|
Вылет минимальный (проектный), м
|
2,3
|
|
Высота подъема
|
башня ТС-10
|
39,4
|
|
максимальная, м
|
башня ТС-13
|
45,4
|
Вариант установки крана
|
Наименование
параметра
|
Кран установлен на фундаменте
Длина стрелы, м
|
|
|
25,0
|
30,0
|
35,0
|
40,0
|
|
Максимальный грузовой момент,тм
|
88,7
|
|
Грузоподъемность максимальная, т
|
5,0
|
|
Грузоподъемность при максимальном вылете нетто, т
|
2,60
|
1,90
|
1,30
|
1,00
|
|
Вылет максимальный (проектный), м
|
25,0
|
30,0
|
35,0
|
40,0
|
|
Вылет при максимальной грузоподъемности (проектный), м
|
14,2
|
13,1
|
11,4
|
10,8
|
|
Вылет минимальный (проектный), м
|
2,3
|
|
Высота подъема
|
башня ТС-10
|
38,2
|
|
максимальная, м
|
башня ТС-13
|
44,2
|
Скорости работы механизмов, м/с (м/мин)
|
Подъем / опускание груза
|
Кратность грузового полиспаста
|
Номинальная
|
Увеличенная
|
Посадки
|
|
|
4
|
0,27 (16,0)
|
0,53 (32,0)
|
0,07 (4,0)
|
|
|
2
|
0,53 (32,0)
|
1,06 (64,0)
|
0,13 (8,0)
|
|
Передвижения грузовой тележки с грузом максимальной массы
|
0,37 (22,0) / 0,73 (44,0)
|
|
Частота вращения, рад/с (об/мин)
|
0-0,051(0-0,93)
|
Суммарная мощность электродвигателей - 30,1 кВт.
Источник информации:
ОАО УПРАВЛЕНИЕ МЕХАНИЗАЦИИ - 3
