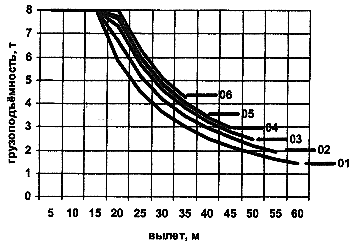

Грузовые характеристики

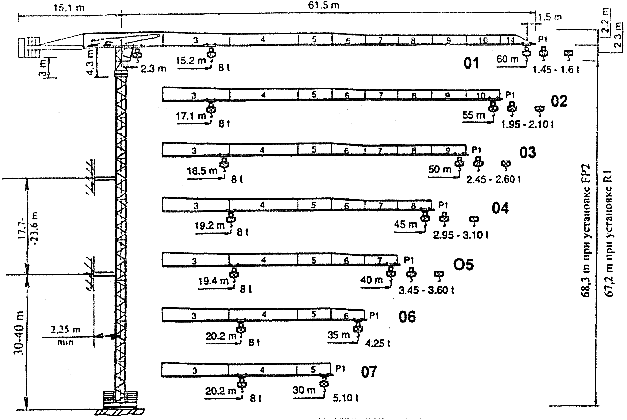

01, 02, 03, ... 07 - варианты исполнения стрелового оборудования крана.

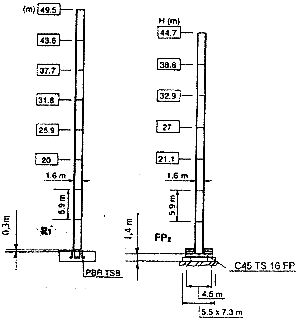

Способы установки башни
Требования к питающей электросети
|
Цепь
|
Род тока
|
Частота, Гц
|
Напряжение, В
|
Число фаз
|
|
Силовая
|
Механизм подъема груза
|
Переменный
|
50
|
380
|
3
|
|
|
Остальные механизмы
|
Переменный
|
50
|
380
|
3
|
|
Управления
|
Переменный
|
50
|
48/24
|
1
|
|
Ремонтного освещения
|
Переменный
|
50
|
48
|
1
|
|
Габаритное освещение крана - 3 лампы
|
Переменный
|
50
|
24
|
1
|
Суммарная мощность двигателей - 39 кВт
Техническая характеристика
|
Наименование параметров
|
Значения для исполнений
|
|
|
01
|
02
|
03
|
04
|
05
|
06
|
07
|
|
Максимальный грузовой момент, тм
|
121,6
|
136,8
|
148,0
|
153,6
|
155,2
|
161,6
|
161,6
|
|
Грузоподъемность максимальная нетто, т
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
|
Грузоподъемность при максимальном вылете нетто, т
|
1,6
|
2,1
|
2,6
|
3,1
|
3,6
|
4,25
|
5,1
|
|
Вылет максимальный, м
|
60
|
55
|
50
|
45
|
40
|
35
|
30
|
|
Вылет при максимальной грузоподъемности, м
|
15,2
|
17,1
|
18,5
|
19,2
|
19,4
|
20,2
|
20,2
|
|
|
|
Высота подъема крюка от поверхности земли свободно стоящего крана, м:
|
|
- анкерное крепление R1
|
49,5
|
49,5
|
49,5
|
49,5
|
49,5
|
49,5
|
49,5
|
|
- на фундаментных плитах FP2
|
44,7
|
44,7
|
44,7
|
44,7
|
44,7
|
44,7
|
44,7
|
|
Высота подъема максимальная, м
|
|
- анкерное крепление R1
|
67,2
|
67,2
|
67,2
|
67,2
|
67,2
|
67,2
|
67,2
|
|
- на фундаментных плитах FP2
|
68,3
|
68,3
|
68,3
|
68,3
|
68,3
|
68,3
|
68,3
|
|
Глубина опускания, м
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
Источник информации:
ОАО УПРАВЛЕНИЕ МЕХАНИЗАЦИИ - 3
ak@um-3.spb.ru
КРАН БАШЕННЫЙ СТТ-161-8
(Италия)
Грузовые характеристики

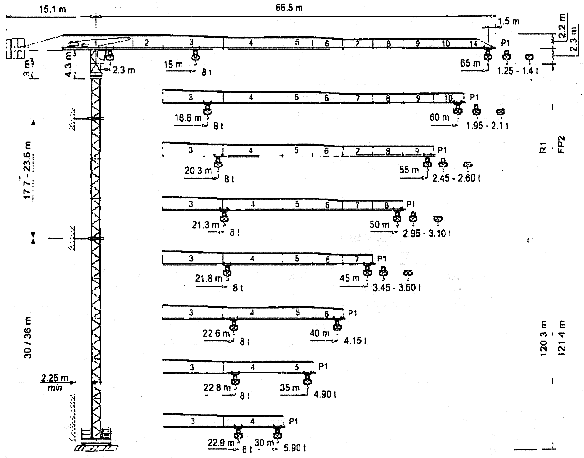

01, 02. 03, ... 08 - варианты исполнения стрелового оборудования крана.
Способы установки башни
Требования к питающей электросети
|
Цепь
|
Род тока
|
Частота, Гц
|
Напряжение, В
|
Число фаз
|
|
Силовая
|
Механизм подъема груза
|
Переменный
|
50
|
380
|
3
|
|
|
Остальные механизмы
|
Переменный
|
50
|
380
|
3
|
|
Управления
|
Переменный
|
50
|
48/24
|
1
|
|
Ремонтного освещения
|
Переменный
|
50
|
48
|
1
|
|
Габаритное освещение крана - 3 лампы
|
Переменный
|
50
|
24
|
1
|
Суммарная мощность двигателей - 39 кВт
Техническая характеристика
|
Наименование параметров
|
Значения для исполнений
|
|
|
01
|
02
|
03
|
04
|
05
|
06
|
07
|
08
|
|
Максимальный грузовой момент, тм
|
120
|
148,8
|
162,4
|
170,4
|
174,4
|
180,8
|
182,4
|
183,2
|
|
Грузоподъемность максимальная нетто, т
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
|
Грузоподъемность при максимальном вылете нетто, т
|
1,4
|
2,1
|
2,6
|
3,1
|
3,6
|
4,15
|
4,9
|
5,9
|
|
Вылет максимальный, м
|
65
|
60
|
55
|
50
|
45
|
40
|
35
|
30
|
|
Вылет при максимальной грузоподъемности, м
|
15
|
18,6
|
20,3
|
21,3
|
21,8
|
22,6
|
22,8
|
22,9
|
|
|
|
Высота подъема крюка от поверхности земли свободно стоящего крана, м:
|
|
- анкерное крепление R1
|
49,5
|
49,5
|
49,5
|
49,5
|
49,5
|
49,5
|
49,5
|
49,5
|
|
- на фундаментных плитах FP2
|
44,7
|
44,7
|
44,7
|
44,7
|
44,7
|
44,7
|
44,7
|
44,7
|
|
Высота подъема максимальная, м
|
|
- анкерное крепление R1
|
120,3
|
120,3
|
120,3
|
120,3
|
120,3
|
120,3
|
120,3
|
120,3
|
|
- на фундаментных плитах FP2
|
121,4
|
121,4
|
121,4
|
121,4
|
121,4
|
121,4
|
121,4
|
121,4
|
|
Глубина опускания, м
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
|
|
|
|
|
|
|
|
|
|
Источник информации:
ОАО УПРАВЛЕНИЕ МЕХАНИЗАЦИИ - 3
ak@um-3.spb.ru
|
