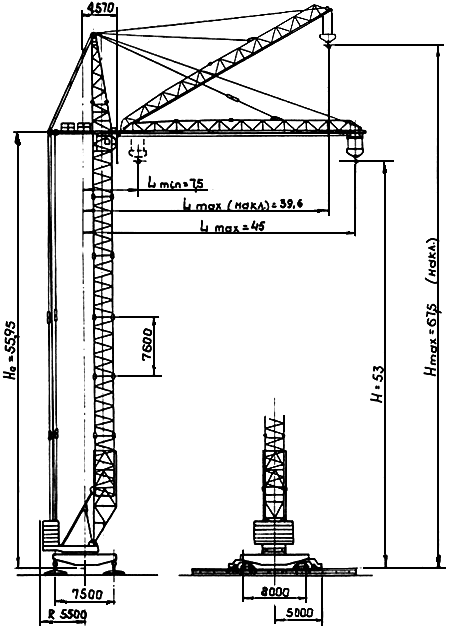

(на рисунке даны параметры для модели КБ-503-2)
.
|
Номинальный грузовой момент, тс·м
|
см. табл.
|
|
Скорость:
|
|
|
подъема (опускания), м/мин
|
см. график
|
|
поворота, об/мин
|
0,6
|
|
передвижения крана, м/мин
|
12
|
|
передвижения тележки, м/мин
|
9,2; 2,75
|
|
Установленная мощность электродвигателей, кВт
|
137
|
|
Масса общая, т
|
145
|
|
В том числе масса противовеса, т
|
55
|
|
Тип рельса кранового пути
|
Р-50
|
|
Нагрузка на колесо, тс
|
29,4
|
|
Температурный режим работы, °С, до
|
-40
|
|
Габаритные размеры крана при мобильной перевозке, м:
|
|
|
длина
|
30,6
|
|
ширина
|
4,1
|
|
высота
|
4,2
|
|
Примечание. В нерабочем состоянии крана необходимо механизм поворота крана растормозить для свободного разворота стрелы.
|

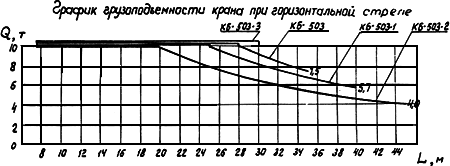

График грузоподъемности крана при горизонтальной стреле
График скорости рабочих движений

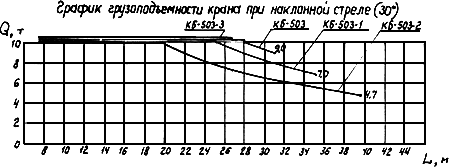

График грузоподъемности крана при наклонной стреле (30°)
С горизонтальной стрелой
|
Исполнение
|
 , тс·м
|
 , м
|
 , м
|
7,5
|
20
|
25
|
28
|
30
|
35
|
40
|
45
|
|
|
|
|
 , м
|
53
|
53
|
53
|
53
|
53
|
53
|
53
|
53
|
|
КБ-503
|
280
|
35
|
 , т
|
10
|
10
|
10
|
10
|
9,2
|
7,5
|
|
|
|
КБ-503-1
|
250
|
40
|
|
10
|
10
|
10
|
9
|
8,2
|
6,8
|
5,7
|
|
|
КБ-503-2
|
200
|
45
|
|
10
|
10
|
8
|
7
|
6,4
|
5,1
|
4,4
|
4
|
|
КБ-503-3
|
300
|
30
|
|
10
|
10
|
10
|
10
|
10
|
|
|
|
С наклонной стрелой
|
Исполнение
|
 , тс·м
|
 , м
|
 , м
|
7,1
|
10
|
15
|
20
|
25
|
26,6
|
28
|
31
|
35,2
|
39,6
|
|
|
|
|
 , м
|
55
|
54,8
|
57,9
|
61
|
64
|
65
|
65,9
|
67,5
|
70,2
|
73
|
|
КБ-503
|
280
|
31
|
 , т
|
10
|
10
|
10
|
10
|
10
|
10
|
10
|
9
|
|
|
|
КБ-503-1
|
250
|
35,2
|
|
10
|
10
|
10
|
10
|
10
|
9,6
|
9,2
|
8,2
|
7
|
|
|
КБ-503-2
|
200
|
39,6
|
|
10
|
10
|
10
|
10
|
8
|
7,5
|
7,1
|
6,4
|
5,5
|
4,7
|
|
КБ-503-3
|
300
|
26,6
|
|
10
|
10
|
10
|
10
|
10
|
10
|
|
|
|
|
|
|
