Кб-573

КБ-573

Номинальный грузовой момент, тс·м

160

Вылет КБ-573, м

максимальный

40

минимальный

2,5

Максимальная высота подъема КБ-573, м

154,46

Скорость:

подъема, м/мин

22,5; 45

опускания, м/мин

5; 22,5; 45

поворота, об/мин

0,6

передвижения каретки, м/мин

25

Установленная мощность электродвигателей, кВт

74

Масса общая, т

120,3

В том числе масса противовеса, т

6,5

Температурный режим работы, °С до

-40

 Таблица установки связей

КБ-573, м

Число промежуточных секций башни

К-во связей

КБ-573- высота до связи, м

N связей

КБ-573, м

37,54

6

-

-

-

37

54, 4

9

1

19,83

1

53,86

71,22

12

1

36,66

2

70,68

88,08

15

1

53,49

3

87,54

99,3

17

2

36,66 и 70,32

2 и 4

98,76

110,54

19

2

36,66 и 81,55

2 и 5

110

121,6

21

2

26,66 и 92,78

2 и 6

121,060

133,8

23

2

36,66 и 104,01

2 и 7

133,26

144,2

25

3

36,66; 70,32 и 115,24

2; 4; 8

143,6

155

27

3

36,66; 70,32 и 126,47

2; 4; 9

154,46

НАИБОЛЬШИЕ ВОЗМОЖНЫЕ НАГРУЗКИ ОТ КРАНА НА ФУНДАМЕНТ И ЗДАНИЕ

Нагрузка

Схема действия нагрузки

Рабочее состояние

Нерабочее состояние

На здание

 (при КБ-573=53,6 м, КБ-573=19,83 м)

КБ-573

КБ-573=15,8 тс

 КБ-573=19,8 тс·м

КБ-573=32,2 тс

 КБ-573=0

На фундамент свободно стоящего крана (при КБ-573=37,54 м)

КБ-573

КБ-573=284 тс·м

 КБ-573=67 тс

 КБ-573=3,2 тс

КБ-573=390 тс·м

 КБ-573=57 тс

 КБ-573=10,7 тс

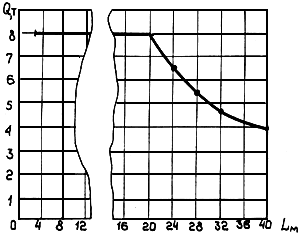

 ГРАФИК ГРУЗОПОДЪЕМНОСТИ

КБ-573

 ТАБЛИЦА ГРУЗОПОДЪЕМНОСТИ

КБ-573, м

2,5

20

22

24

26

28

30

32

34

36

38

40

КБ-573, т

8

8

7,2

6,5

5,8

5,4

5

4,8

4,6

4,4

4,2

4
