Номинальный грузовой момент, тc·м

100

Скорость:

подъема, м/мин

12,7 (25,4)*

опускания, м/мин

2,5 (5); 12,7 (25,4)

поворота, об/мин

0,6

передвижения, м/мин

20

Установленная мощность электродвигателей, кВт

49,5

Масса общая, т

85,95

В том числе масса противовеса и балласта, т

52

Тип рельса кранового пути

Р-50

Нагрузка на колесо, тс

24

Температурный режим работы, °С, до

-40

_________________

* В скобках указаны рабочие скорости крана при 2-кратной запасовке.

 Примечание. При сборке крана с =29 м его характеристика аналогична характеристике КБ-306 (C-981).

, м

12,5

14

18

22

25

, т

8

7,3

5,6

4,6

4

, м

53

52,3

49,2

44,7

40,6

Параметры

Варианты сборки крана

основная

дополнительные

I

II

III

IV

V

VI

VII

VIII

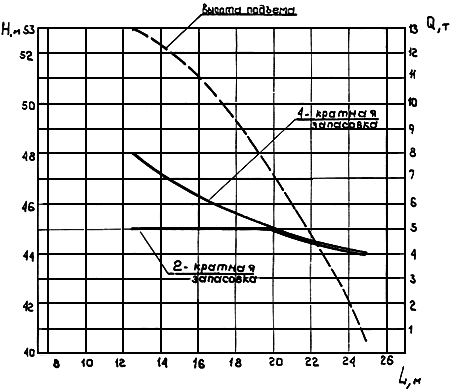

Грузоподъемность, т при вылете стрелы, м:

7,5

-

-

-

-

-

-

8

8

8

10

-

-

-

8

8

8

8

8

8

12,5

8

8

8

8

8

8

8

8

8

15

6,5

6,5

6,5

6,5

6,5

6,5

6,5

6,5

6,5

20

5

5

5

5

5

5

-

-

-

25

4

4

4

-

-

-

-

-

-

Высота до оси подвеса стрелы, м

34,6

29

23,4

34,6

29

23,4

34,6

29

23,4

Высота подъема крюка при вылете, м:

7,5

-

-

-

-

-

-

45

39,4

33,8

10

-

-

-

49,6

44

38,4

43,4

37,8

32,2

12,5

53,6

48

42,4

47

42,4

36,8

41

35,4

29,8

15

52,3

46,7

41,1

44,7

40,1

34,5

37,6

32

26,4

20

48,3

42,7

37,1

38,6

33

37,6

-

-

-

25

40,6

35

29,4

-

-

-

-

-

-
