Преднапряженные пустотные плиты - наиболее широко используемый тип конструкций сборных перекрытий. Это вызвано эффективностью методов их проектирования и изготовления, выбором высоты конструкции и несущей способности, гладкостью нижней поверхности и структурной эффективностью.

Стандартные профили

 Нормальная ширина плит 1200 мм, с учетом их стыковки по длине. Предлагаемые ЗАО «Парастек Бетон» типы сечений (220 мм, 265 мм, 400 мм) приведены на рисунках. Края плит профилированы для обеспечения адекватной передачи горизонтальных и вертикальных усилий среза между сопрягающимися плитами. Огнестойкость плит со стандартными профилями - от 60 до 120 минут. Огнестойкость 120 минут достигается путем повышения уровня закладки канатов.

Плиты изготавливаются на непрерывных стендах. Их можно делать со слоем термоизоляции на нижней стороне - например, для перекрытий на уровне земли. Плиты обрезаются на нужную длину циркулярной пилой. Стандартный конец плиты - прямоугольный, но возможны и скошенные и арочные концы, необходимые для непрямоугольных в плане перекрытий. Возможна также и обрезка плит по ширине.

Технические харакетристики

(*) - количество раствора, необходимого для заполнения стыков по длине на данной площади перекрытия

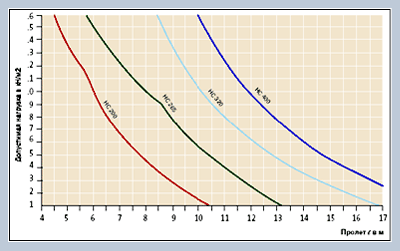

Характерные кривые пустотных плит

 Эти кривые представляют несущую способность с ограничением прогиба под временной нагрузкой до l/800 на пролет.

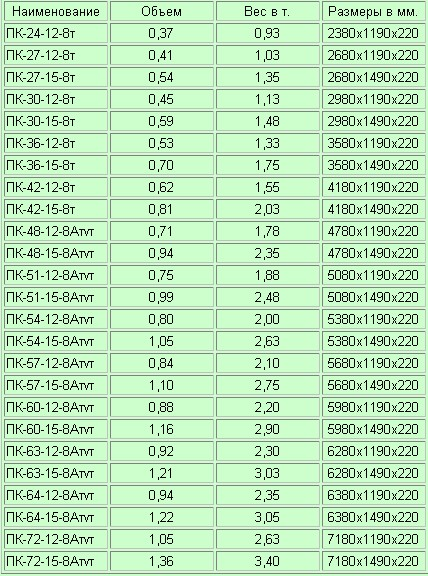

Плиты пустотные ГОСТ 9561

Технические характеристики
