Марка изделия
|
ПК
|
|
Предназначение
|
Железобетонные предварительно-напряженные многопустотные плиты перекрытий для общественных и жилых зданий и зданий административно-бытового назначения промышленных предприятий со стенами из кирпича или крупных блоков из местных материалов, а также жилых зданий монолитного строения, возводимых в обычных условиях строительства.
|
|
Длина
|
2380-8980
|
|
Ширина
|
990, 1190, 1490
|
|
Высота (толщина)
|
220
|
|
Масса изделия (тн)
|
0,68-3,3
|
|
Стандарт или ТУ
|
9561-91
|
|
№ серии и выпуска рабочих чертежей
|
1.141-1 в.60,64; 1.241-1 в.37; 1.090.1-1 в.5-1; 1.241-1.в.24
|
|
Класс (марка) бетона по прочности
|
В 15 (М 200) - В 30 (М 400)
|
|
Марка бетона по морозостойкости
|
F 50
|
|
Марка бетона по водонепроницаемости
|
2,42 т/м3
|
|
Средняя плотность бетона
|
|
|
Категория лицевых поверхностей
|
А-3
|

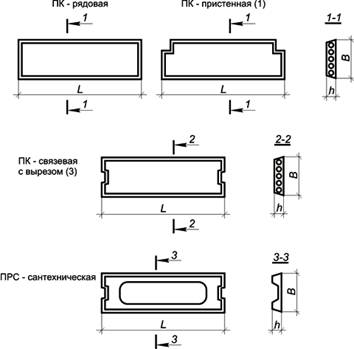

Плиты перекрытия многопустотные-ПБ ГОСТ 9561-91
раб. ч. ИЖ 568-03
Предназначены для несущей части перекрытий жилых, общественных и производственных зданий и сооружений с несущими стенами из кирпича или крупных блоков, а также в каркасных и сборно-монолитных зданиях, возводимых в обычных условиях строительства. Допускается применение в зданиях II степени огнестойкости без каких-либо дополнительных мероприятий.
Основные параметры:
Предел огнестойкости REY 45 (для зданий II степени огнестойкости).
Равномерно распределенная нагрузка (сверх собственной массы плиты) 800, 1000, 1250, 1600 кгс/м(2).
Геометрические параметры:
Длина: 2,38-9,00 м; ширина: 1,195 м; толщина: 0,22 м.
Наличие монтажных петель.
Плиты перекрытия пустотные, 1.041.1-2 вып.3-3
Характеристики
|
N
|
Марка изделия
|
Размеры, мм
|
Марка бетона
|
Расход материалов
|
Масса изделия, т
|
|
|
|
L
|
B
|
h
|
|
Бетон, м3
|
Сталь, кг
|
|
|
1
|
ПК56.12-7АтУТ
|
5650
|
1190
|
220
|
250
|
0,8
|
33,3
|
2/1,48
|
|
2
|
ПК56.12-11АтУТ
|
5650
|
1190
|
220
|
250
|
0,8
|
34,6
|
2/1,48
|
|
3
|
ПК56.12-14АтУТ
|
5650
|
1190
|
220
|
250
|
0,8
|
43,5
|
2/1,48
|
|
4
|
ПК56.15-8АтУТ
|
5650
|
1490
|
220
|
250
|
1,04
|
36,9
|
2,6/1,85
|
|
5
|
ПК56.15-8АтУТ-3
|
5650
|
1490
|
220
|
250
|
1,04
|
60,2
|
2,6/1,85
|
|
6
|
ПК56.15-11АтУТ
|
5650
|
1490
|
220
|
250
|
1,04
|
39,3
|
2,6/1,85
|
|
7
|
ПК56.15-11АтУТ-3
|
5650
|
1490
|
220
|
250
|
1,04
|
64,2
|
2,6/1,85
|
|
8
|
ПК56.15-13АтУТ
|
5650
|
1490
|
220
|
300
|
1,04
|
50,6
|
2,6/1,85
|
|
9
|
ПК56.15-13АтУТ-3
|
5650
|
1490
|
220
|
300
|
1,04
|
75,5
|
2,6/1,85
|
|
10
|
ПРС56.15-6АтУТ
|
5650
|
1490
|
220
|
200
|
1,13
|
75,4
|
2,89
|
|
11
|
ПРС56.15-10АтУТ
|
5650
|
1490
|
220
|
300
|
1,13
|
84,5
|
2,89
|
|
12
|
ПРС56.15-16АтУТ
|
5650
|
1490
|
220
|
300
|
1,13
|
126,5
|
2,89
|
|
13
|
ПК56.15-6АтУТ-1
|
5650
|
1490
|
220
|
250
|
1,05
|
54,2
|
2,68/1,85
|
|
14
|
ПК56.15-8АтУТ-1
|
5650
|
1490
|
220
|
250
|
1,05
|
60,6
|
2,69/1,85
|
|
15
|
ПК56.15-12АтУТ-1
|
5650
|
1490
|
220
|
300
|
1,05
|
77
|
2,71/1,85
|
|
16
|
ПК27.12-8А111Т
|
2650
|
1190
|
220
|
200
|
0,37
|
12,8
|
0,9/0,69
|
|
17
|
ПК27.12-12А111Т
|
2650
|
1190
|
220
|
200
|
0,37
|
14,4
|
0,9/0,69
|
|
18
|
ПК27.12-6А111Т
|
2650
|
1490
|
220
|
200
|
0,37
|
13,2
|
1,3/0,87
|
|
19
|
ПК27.12-10А111Т
|
2650
|
1490
|
220
|
200
|
0,37
|
15,3
|
1,3/0,87
|
|
20
|
ПК27.12-6А111Т-3
|
2650
|
1490
|
220
|
200
|
0,48
|
24
|
1,5/0,87
|
|
21
|
ПК27.12-10А111Т-3
|
2650
|
1490
|
220
|
200
|
0,48
|
26,1
|
1,5/0,87
|
|
22
|
ПРС26.15-6Т
|
2650
|
1490
|
220
|
200
|
0,59
|
29,2
|
1,5/0,87
|
|
23
|
ПРС26.15-10Т
|
2650
|
1490
|
220
|
200
|
0,59
|
32,3
|
1,5/0,87
|
|
24
|
ПК27.15-8А111Т-1
|
2650
|
1490
|
220
|
200
|
0,48
|
21,3
|
1,2/0,87
|
|
25
|
ПК27.15-12А111Т-1
|
2650
|
1490
|
220
|
200
|
0,48
|
22,8
|
1,2/0,87
|
|
