Плиты перекрытий железобетонные длиной до 12 метров пб

Плиты перекрытий железобетонные длиной до 12 метров ПБ

Плиты перекрытий железобетонные длиной до 12 метров ПБ

Предел огнестойкости плит - не менее RE60 (1 часа), определенный методом испытания строительных конструкций на огнестойкость по потере несущей способности и целостности конструкций и узлов. Плиты безопалубочного формования, применяемые для эксплуатации в условиях воздействия агрессивной среды, в помещениях с влажным и мокрым режимами должны удовлетворять требованиям ГОСТ 9561-91 и дополнительным указаниям проектной документации, установленным с учетом требований СНиП 2.03.11-85.

 Рабочие чертежи плит безопалубочного формования разработаны на расчетные нагрузки (без учета собственной массы плиты) 600, 800, 1000 кгс/м2.

Глубину опирания плит безопалубочного формования назначают в зависимости от материала поверхности опирания и принимают не менее 80 мм при опирании на бетон и не менее 100 мм при опирании на кирпич. При глубине опирания менее 80 мм, необходимая площадь опирания определяется расчетом.

 Плиты изготовляются без усиления торцов. При расчетной нагрузке в зоне опирания плит на стены, превышающей 4,5 МПа, торцы плит должны быть усилины. Необходимость, способ и минимальные размеры заполнения пустот плит устанавливается в проектной документации здания.

 Для обеспечения распределения нагрузки на смежные плиты и улучшения звукоизоляции перекрытий в проектах должны быть даны указания о необходимости тщательного заполнения швов бетоном класса не ниже В10 или раствором марки не ниже М 100.

 Маркировка плит принята по ГОСТ 23009-78. Маркировка состоит из буквенно-цифровых групп. Так, например марка плиты 1ПБ 102.12-8 К расшифровывается следующим образом:

 1ПБ - плита безопалубочного формования;

 102.12 - длиной 1018 см, шириной 119,5 см (размеры с округлением в дм);

 8 - под расчетную нагрузку 800 кгс/м2 (без учета собственного веса);

 К - с напрягаемой рабочей арматурой из арматурных канатов класса 7 ГОСТ 13840-68.

 Марка должна быть нанесена на боковой грани каждой плиты несмываемой краской. Внесение изменений в обозначения марок не допускается.

 Маркировкой плит безопалубочного формования, отмеченных * принята для плит, у которых на этапе изготовления значения расчетного выгиба превышает величину предельного нормируемого выгиба.

 Номенклатура плит безопалубочного формования длиной от 9,0 до 12,0 метров

Марка изделия

Размеры, мм

Расход бетона, м3

Масса, кг

L

B

H

В40

1ПБ 90.12-10 К

8980

1195

300

1,75

4194

1ПБ 96.12-10 К

9580

1195

300

1,86

4474

1ПБ 102.12-10 К

10180

1195

300

1,98

4754

1ПБ 90.12-8 К

8980

1195

300

1,75

4194

1ПБ 96.12-8 К

9580

1195

300

1,86

4474

1ПБ 102.12-8 К

10180

1195

300

1,98

4754

1ПБ 108.12-8 К

10780

1195

300

2,10

5035

1ПБ 114.12-8 К

11380

1195

300

2,21

5315

1ПБ 90.12-6 К

8980

1195

300

1,75

4194

1ПБ 96.12-6 К

9580

1195

300

1,86

4474

1ПБ 102.12-6 К

10180

1195

300

1,98

4754

1ПБ 108.12-6 К

10780

1195

300

2,10

5035

1ПБ 114.12-6 К

11380

1195

300

2,21

5315

1ПБ 120.12-6 К

11980

1195

300

2,33

5595

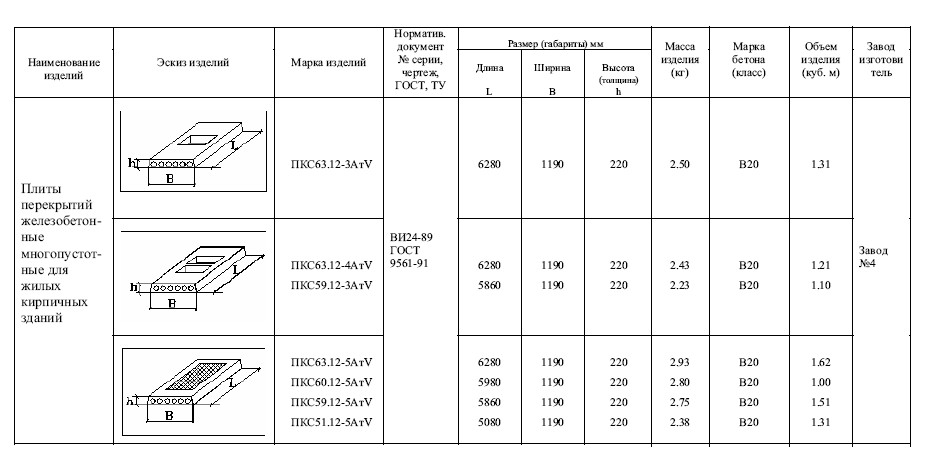

Плиты перекрытий железобетонные многопустотные (П, БПК, ПК, ПКС) ГОСТ 9561-91

Технические характеристики:

Плиты перекрытий железобетонные длиной до 12 метров ПБ

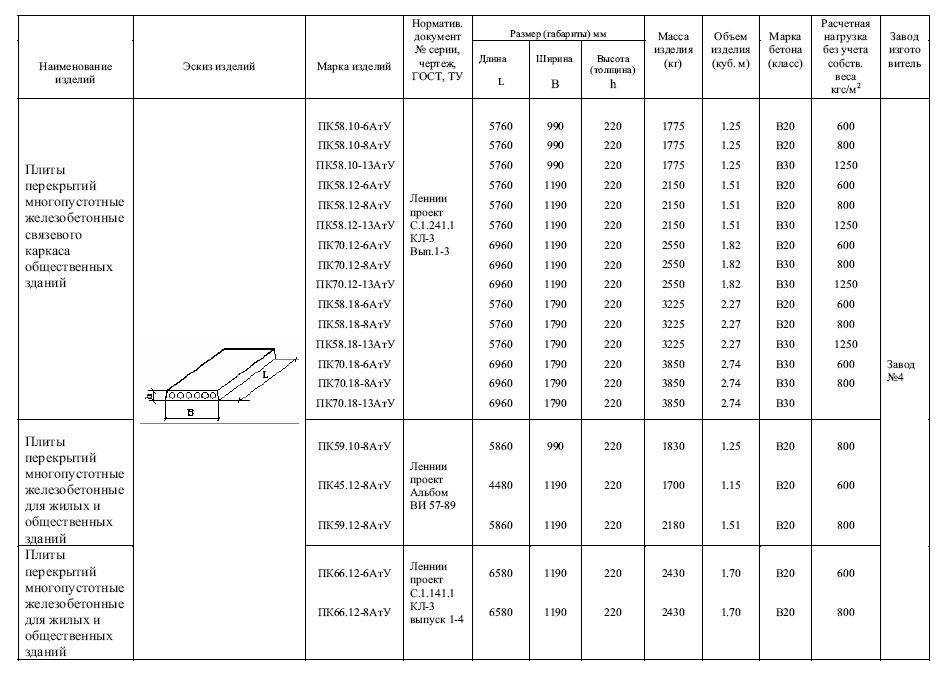

Продолжение таблицы

Плиты перекрытий железобетонные длиной до 12 метров ПБ

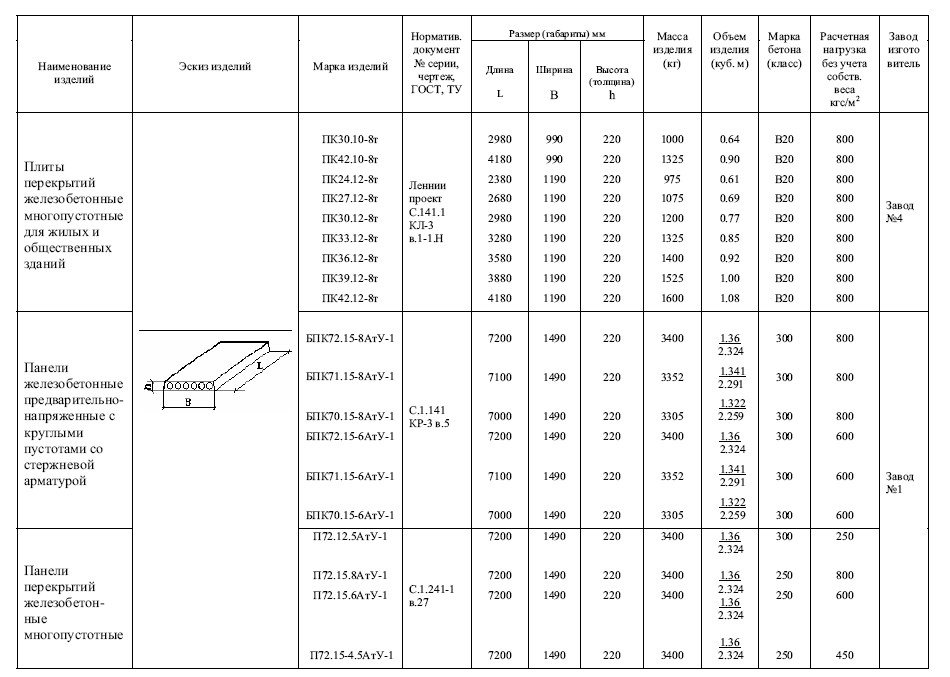

Продолжение таблицы

Плиты перекрытий железобетонные длиной до 12 метров ПБ

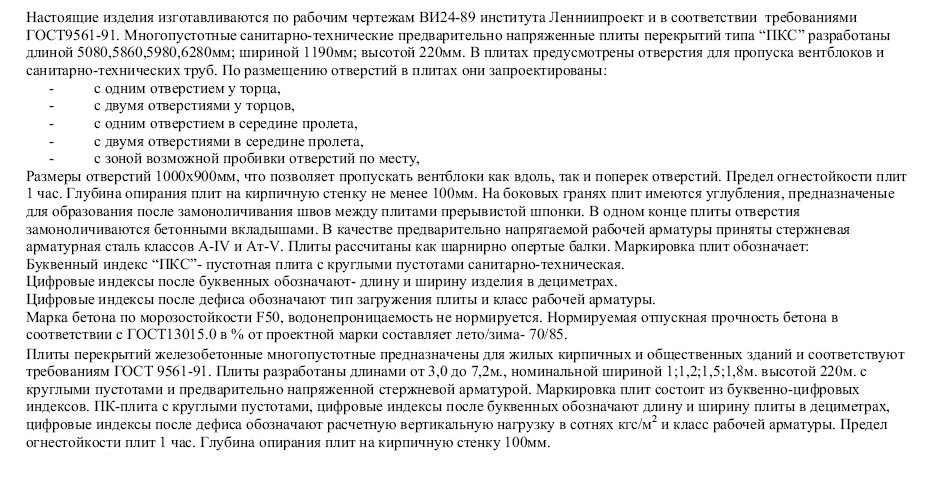

Продолжение таблицы

Плиты перекрытий железобетонные длиной до 12 метров ПБ

Продолжение таблицы

Плиты перекрытий железобетонные длиной до 12 метров ПБ

Плиты перекрытий железобетонные длиной до 12 метров ПБ

Плиты перекрытий железобетонные многопустотные Серия 1.020
