Панели перекрытий запроектированы под унифицированные расчетные равномерно распределенные нагрузки (сверх собственной массы плиты) - 300, 450, 600, 800, 1000 и 1250 кгс/м2.
Марки панелей обозначены буквенными и цифровыми индексами.
Например: ПБ-63-12-8
где: ПБ - плита перекрытия, изготовленная методом непрерывного формования,
63 - длина в дм ,
12 - ширина в дм,
8 - унифицированная расчетная нагрузка, сверх собственной массы в МПа (800 кгс/м2).

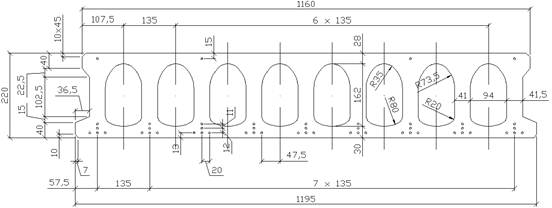

Напрягаемая арматура запроектирована из высокопрочной арматурной проволоки класса ВрII по ГОСТ 7348-81 диаметром 5 мм.
При испытании, проведенном совместно с ПГТУ, было установлено:
1. Нормативная нагрузка составила 900 кгс/м2.
2. Трещиностойкость плиты обеспечена согласно ГОСТ.
3. Жесткость плиты находится в пределах нормируемых значений согласно ГОСТ.
4. Разрушение плиты не достигнуто, коэффициент безопасности при этом составил более 1,6.
5. Проскальзывание арматуры составило до 0,1 мм, что соответствует ГОСТ 8829-94.
Характеристика пустотных плит по альбому ИЖ 568
|
|
№ п/п
|
Марка изделия по проекту
|
Параметры изделия
|
|
|
|
|
|
Размеры, мм
|
Объем по наружным размерам
|
Масса изделий, т
|
|
|
|
|
|
|
Длина
|
Ширина
|
Высота
|
|
|
|
|
|
|
1
|
ПБ 90.12-4
|
8980
|
1195
|
220
|
2,36
|
3,20
|
|
|
|
|
2
|
ПБ 90.12-6
|
8980
|
1195
|
220
|
2,36
|
3,20
|
|
|
|
|
3
|
ПБ 90.12-8 К *
|
8980
|
1195
|
220
|
2,36
|
3,20
|
|
|
|
|
4
|
ПБ 86.12-4
|
8650
|
1195
|
220
|
2,27
|
3,10
|
|
|
|
|
5
|
ПБ 86.12-6
|
8650
|
1195
|
220
|
2,27
|
3,10
|
|
|
|
|
6
|
ПБ 86.12-8К
|
8650
|
1195
|
220
|
2,27
|
3,10
|
|
|
|
|
7
|
ПБ 84.12-6
|
8380
|
1195
|
220
|
2,20
|
3,00
|
|
|
|
|
8
|
ПБ 84.12-8К
|
8380
|
1195
|
220
|
2,20
|
3,00
|
|
|
|
|
9
|
ПБ 81.12-4
|
8090
|
1195
|
220
|
2,12
|
2,90
|
|
|
|
|
10
|
ПБ 81.12-6
|
8090
|
1195
|
220
|
2,12
|
2,90
|
|
|
|
|
11
|
ПБ 81.12-8
|
8090
|
1195
|
220
|
2,12
|
2,90
|
|
|
|
|
12
|
ПБ 78.12-6
|
7780
|
1195
|
220
|
2,04
|
2,80
|
|
|
|
|
13
|
ПБ 78.12-8
|
7780
|
1195
|
220
|
2,04
|
2,80
|
|
|
|
|
14
|
ПБ 74.12-4
|
7440
|
1195
|
220
|
1,95
|
2,70
|
|
|
|
|
15
|
ПБ 74.12-6
|
7440
|
1195
|
220
|
1,95
|
2,70
|
|
|
|
|
16
|
ПБ 74.12-8
|
7440
|
1195
|
220
|
1,95
|
2,70
|
|
|
|
|
17
|
ПБ 74.12-10
|
7440
|
1195
|
220
|
1,95
|
2,70
|
|
|
|
|
18
|
ПБ 72.12-6
|
7180
|
1195
|
220
|
1,89
|
2,55
|
|
|
|
|
19
|
ПБ 72.12-8
|
7180
|
1195
|
220
|
1,89
|
2,55
|
|
|
|
|
20
|
ПБ 72.12-10
|
7180
|
1195
|
220
|
1,89
|
2,55
|
|
|
|
|
21
|
ПБ 69.12-4
|
6880
|
1195
|
220
|
1,81
|
2,42
|
|
|
|
|
22
|
ПБ 69.12-6
|
6880
|
1195
|
220
|
1,81
|
2,42
|
|
|
|
|
23
|
ПБ 69.12-8
|
6880
|
1195
|
220
|
1,81
|
2,42
|
|
|
|
|
24
|
ПБ 68.12-4
|
6850
|
1195
|
220
|
1,80
|
2,40
|
|
|
|
|
25
|
ПБ 68.12-6
|
6850
|
1195
|
220
|
1,80
|
2,40
|
|
|
|
|
26
|
ПБ 68.12-8
|
6850
|
1195
|
220
|
1,80
|
2,40
|
|
|
|
|
27
|
ПБ 68.12-10
|
6850
|
1195
|
220
|
1,80
|
2,40
|
|
|
|
|
28
|
ПБ 68.12-12
|
6850
|
1195
|
220
|
1,80
|
2,40
|
|
|
|
|
29
|
ПБ 66.12-6
|
6580
|
1195
|
220
|
1,73
|
2,35
|
|
|
|
|
30
|
ПБ 66.12-8
|
6580
|
1195
|
220
|
1,73
|
2,35
|
|
|
|
|
31
|
ПБ 66.12-10
|
6580
|
1195
|
220
|
1,73
|
2,35
|
|
|
|
|
32
|
ПБ 66.12-12
|
6580
|
1195
|
220
|
1,73
|
2,35
|
|
|
|
|
33
|
ПБ 63.12-4
|
6280
|
1195
|
220
|
1,65
|
2,25
|
|
|
|
|
34
|
ПБ 63.12-6
|
6280
|
1195
|
220
|
1,65
|
2,25
|
|
|
|
|
35
|
ПБ 63.12-8
|
6280
|
1195
|
220
|
1,65
|
2,25
|
|
|
|
|
36
|
ПБ 63.12-10
|
6280
|
1195
|
220
|
1,65
|
2,25
|
|
|
|
|
37
|
ПБ 63.12-12
|
6280
|
1195
|
220
|
1,65
|
2,25
|
|
|
|
|
38
|
ПБ 60.12-6
|
5980
|
1195
|
220
|
1,57
|
2,15
|
|
|
|
|
39
|
ПБ 60.12-8
|
5980
|
1195
|
220
|
1,57
|
2,15
|
|
|
|
|
40
|
ПБ 60.12-10
|
5980
|
1195
|
220
|
1,57
|
2,15
|
|
|
|
|
41
|
ПБ 60.12-12
|
5980
|
1195
|
220
|
1,57
|
2,15
|
|
|
|
|
42
|
ПБ 57.12-6
|
5680
|
1195
|
220
|
1,49
|
2,05
|
|
|
|
|
43
|
ПБ 57.12-8
|
5680
|
1195
|
220
|
1,49
|
2,05
|
|
|
|
|
44
|
ПБ 57.12-10
|
5680
|
1195
|
220
|
1,49
|
2,05
|
|
|
|
|
45
|
ПБ 57.12-12
|
5680
|
1195
|
220
|
1,49
|
2,05
|
|
|
|
|
46
|
ПБ 56.12-4
|
5650
|
1195
|
220
|
1,48
|
2,00
|
|
|
|
|
47
|
ПБ 56.12-6
|
5650
|
1195
|
220
|
1,48
|
2,00
|
|
|
|
|
48
|
ПБ 56.12-8
|
5650
|
1195
|
220
|
1,48
|
2,00
|
|
|
|
|
49
|
ПБ 56.12-10
|
5650
|
1195
|
220
|
1,48
|
2,00
|
|
|
|
|
50
|
ПБ 56.12-12
|
5650
|
1195
|
220
|
1,48
|
2,00
|
|
|
|
|
51
|
ПБ 56.12-14
|
5650
|
1195
|
220
|
1,48
|
2,00
|
|
|
|
|
52
|
ПБ 54.12-6
|
5380
|
1195
|
220
|
1,41
|
1,90
|
|
|
|
|
53
|
ПБ 54.12-8
|
5380
|
1195
|
220
|
1,41
|
1,90
|
|
|
|
|
54
|
ПБ 54.12-10
|
5380
|
1195
|
220
|
1,41
|
1,90
|
|
|
|
|
55
|
ПБ 54.12-12
|
5380
|
1195
|
220
|
1,41
|
1,90
|
|
|
|
|
56
|
ПБ 51.12-6
|
5080
|
1195
|
220
|
1,33
|
1,80
|
|
|
|
|
57
|
ПБ 51.12-8
|
5080
|
1195
|
220
|
1,33
|
1,80
|
|
|
|
|
58
|
ПБ 51.12-10
|
5080
|
1195
|
220
|
1,33
|
1,80
|
|
|
|
|
59
|
ПБ 51.12-12
|
5080
|
1195
|
220
|
1,33
|
1,80
|
|
|
|
|
60
|
ПБ 48.12-4
|
4780
|
1195
|
220
|
1,26
|
1,70
|
|
|
|
|
61
|
ПБ 48.12-8
|
4780
|
1195
|
220
|
1,26
|
1,70
|
|
|
|
|
62
|
ПБ 48.12-10
|
4780
|
1195
|
220
|
1,26
|
1,70
|
|
|
|
|
63
|
ПБ 48.12-12
|
4780
|
1195
|
220
|
1,26
|
1,70
|
|
|
|
|
64
|
ПБ 45.12-6
|
4480
|
1195
|
220
|
1,18
|
1,60
|
|
|
|
|
65
|
ПБ 45.12-8
|
4480
|
1195
|
220
|
1,18
|
1,60
|
|
|
|
|
66
|
ПБ 45.12-10
|
4480
|
1195
|
220
|
1,18
|
1,60
|
|
|
|
|
67
|
ПБ 45.12-12
|
4480
|
1195
|
220
|
1,18
|
1,60
|
|
|
|
|
68
|
ПБ 42.12-8
|
4180
|
1195
|
220
|
1,10
|
1,50
|
|
|
|
|
69
|
ПБ 42.12-10
|
4180
|
1195
|
220
|
1,10
|
1,50
|
|
|
|
|
70
|
ПБ 42.12-12
|
4180
|
1195
|
220
|
1,10
|
1,50
|
|
|
|
|
71
|
ПБ 39.12-10
|
3880
|
1195
|
220
|
1,02
|
1,40
|
|
|
|
|
72
|
ПБ 39.12-12
|
3880
|
1195
|
220
|
1,02
|
1,40
|
|
|
|
|
73
|
ПБ 36.12-10
|
3580
|
1195
|
220
|
0,94
|
1,30
|
|
|
|
|
74
|
ПБ 36.12-12
|
3580
|
1195
|
220
|
0,94
|
1,30
|
|
|
|
|
75
|
ПБ 33.12-12
|
3280
|
1195
|
220
|
0,86
|
1,20
|
|
|
|
|
76
|
ПБ 30.12-12
|
2980
|
1195
|
220
|
0,78
|
1,10
|
|
|
|
|
77
|
ПБ 27.12-12
|
2680
|
1195
|
220
|
0,70
|
0,95
|
|
|
|
|
78
|
ПБ 26.12-12
|
2650
|
1195
|
220
|
0,69
|
0,90
|
|
|
|
|
79
|
ПБ 24.12-12
|
2380
|
1195
|
220
|
0,63
|
0,85
|
|
|
* Плиты, с индексом К армируются канатами 9К-7-1500 ГОСТ 13840-68 в нижней зоне
|
