ТУ 5746002-44331428-98
Класс бетона:
по прочности - B 22.5 (M300)
по морозостойкости - F200
Категория лицевой поверхности - A6 (ГОСТ 13015)
Изделия упакованы на деревянных поддонах.
Плитка МЕЛИКОНПОЛАР изготовлена на испанском оборудовании методом полусухого вибропрессования с применением высококачественных пигментов производства немецкого концерна Bayer AG и формообразующей оснастки, изготовленной немецкой фирмой KOBRA Formen GmbH. Все это обеспечивает высокие прочностные характеристики и морозостойкость, а значит износостойкость и долговечность покрытия.
Шероховатая поверхность придает тротуарной плитке МЕЛИКОНПОЛАР натуральный вид и уменьшает скольжение при дожде или гололеде.
Бензомаслостойкость и искробезопасность, подтвержденная сертификатами, позволяет применять камни мощения МЕЛИКОНПОЛАР при благоустройстве АЗС.
|
Плита
бетонная
тротуарная,
LхBхH
(мм)
|
Эскиз
и размеры
(мм)
|
Масса
изделия
(кг)
|
Кол-во
изделий
на
поддоне
(шт.)
|
Кол-во
штук
в 1 м(2)
|
|
7П.6
Брусчатка
197х97х60
|
|
3,0
|
500
|
50
|
|
7П.8
Брусчатка
197х97х80
|
|
3,7
|
400
|
50
|
|
8П.6
Паркет
208x68x60
|
|
2,03
|
480
|
68
|
|
8П.8
Паркет
208х68х80
|
|
2,5
|
384
|
68
|
|
1К.6
Классика-1
115x115x60
|
|
1,87
|
640
|
75
|
|
1К.8
Классика-1
115х115х80
|
|
2,2
|
512
|
75
|
|
Ф7.8
Классика-2
110х115х80
|
|
2,14
|
448
|
90
|
|
Ф1.8
UNI
240х130х80
|
|
4,4
|
256
|
38
|
|
Ф5.6
Тюльпан
147x147x60
|
|
3,01
|
360
|
49
|
|
РГ МЕБА
596х396х80
|
|
25,08
|
40
|
4,17
|
|
14П-6
Классика-3
172х115х60
|
|
2,83
|
540
|
50
|
|
14П-8
Классика-3
172х115х80
|
|
3,78
|
432
|
50
|

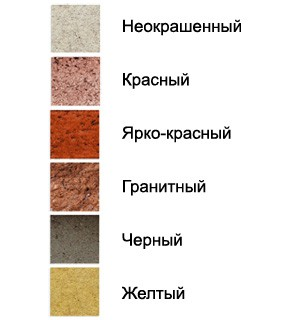

Палитра цветов
Плиты бетонные тротуарные ГОСТ 17608-91
ТУ 14-127-261-93

Технические характеристики
|
Марка изделий
|
Масса изделий
кг
|
Количество в 1кв.м
шт
|
|
3Ф6 (ромашка)
|
6,4
|
21,3
|
|
4Ф6 (катушка)
|
4,0
|
36,0
|
|
16Ф8 (волна)
|
4,5
|
39,0
|
|
ЭДД 1.8 брусчатка)
|
3,7
|
48,4
|
· Класс бетона по прочности на сжатие, не ниже В 22,5; В30
· Класс бетона по прочности на растяжение при изгибе, не ниже Btb 4,0
· Водопоглощение, по массе не более 6%
· Морозостойкость, не менее F-200 /в солях/
· Истираемость, не более 0,9 г/кв.см.
Цвет: серый, красный, коричневый, черный, голубой, желтый, зеленый.
Поставка продукции
Плиты тротуарные поставляются потребителю на деревянном транспортном поддоне упакованными в пакеты.Отгрузка продукции осуществляется автомобильным и
железнодорожным транспортом.
|
Марка плит
|
Кол-во в пакете
шт. кв.м
|
Вес пакета, т
|
Норма загрузки
|
|
|
|
|
а/м 16 т.
|
а/м 20 т.
|
ж/д вагон
(71 т)
|
|
3Ф6
|
200 9,39
|
1,29
|
2400 шт.
|
2800 шт.
|
9600 шт.
|
|
4Ф6
|
360 10,0
|
1,45
|
3960 шт.
|
5040 шт.
|
15840 шт.
|
|
16Ф8
|
288 7,38
|
1,31
|
3456 шт.
|
4032 шт.
|
14976 шт.
|
|
ЭДД 1.8
|
384 7,93
|
1,43
|
4224 шт.
|
5376 шт.
|
16896 шт
|
Плиты бетонные тротуарные ГОСТ 17608-91
Применение:
Для устройства сборных покрытий тротуаров, пешеходных и содово-парковых дорожек , пешеходных площадей и посадочных площадок общественного транспорта. Конфигурация плит. «К» - квадратная, «П»- прямоугольная.
Технические характеристики
|
Обозначение документации
|
Марка
|
Размеры, мм.
|
Класс бетона
|
Расход бетона, куб.м
|
Масса, т
|
|
|
|
L
|
B
|
H
|
|
|
|
|
ГОСТ 17608-91
Плиты бетонные тротуарные.
|
2К.5
|
250
|
250
|
50
|
В25
|
0,003
|
15
|
|
|
2К.6
|
|
|
60
|
|
0,004
|
15
|
|
|
2К.10
|
|
|
100
|
|
0,006
|
15
|
|
|
3К.5
|
300
|
300
|
50
|
|
0,004
|
21
|
|
|
3К.6
|
|
|
60
|
|
0,005
|
21
|
|
|
3К.10
|
|
|
100
|
|
0,009
|
21
|
|
|
4К.5
|
375
|
375
|
50
|
|
0,007
|
33,75
|
|
|
4К.7
|
|
|
70
|
|
0,01
|
33,75
|
|
|
4К.10
|
|
|
100
|
|
0,014
|
33,75
|
|
|
5К.5
|
400
|
400
|
50
|
|
0,008
|
38,4
|
|
|
5К.7
|
|
|
70
|
|
0,011
|
38,4
|
|
|
5К.10
|
|
|
100
|
|
0,016
|
38,4
|
|
|
6К.5
|
500
|
500
|
50
|
|
0,012
|
60
|
|
|
6К.7
|
|
|
70
|
|
0,017
|
60
|
|
|
6К.10
|
|
|
100
|
|
0,025
|
60
|
|
|
7П.7
|
390
|
190
|
70
|
В22,5 В25 В30 В35
|
0,0052
|
11,93
|
|
|
7П.10
|
|
|
100
|
|
0,0074
|
17,04
|
Плиты тротуарные
ТУ 5746-003-11317183-2000
Технические характеристики
Прочность при сжатии - от 600 до 1000 кг/см2
Прочность на растяжение при изгибе - от 60 до 150 кг/см2
Морозостойкость - не менее 300 циклов (FЗОО)
(Замораживание при -20° С и оттаивание в воде при +20° С)
Водопоглощение - менее 3%
Истираемость - менее 0,4 г/см2

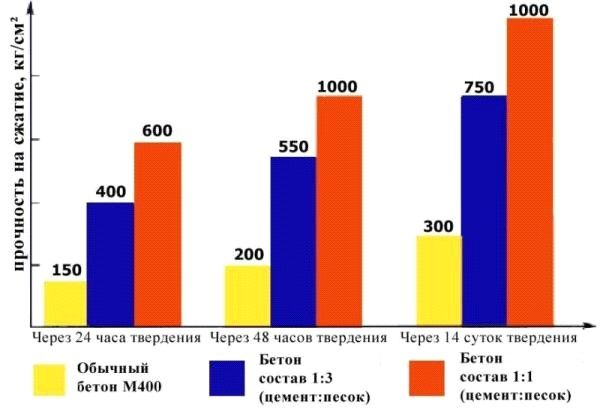

Нарастание прочности бетона в изделиях ЗАО ВИТРОС СЕРВИС, твердеющих при температуре +20°С
|
