Опалубка перекрытий variomax (рамная)

Опалубка перекрытий VARIOMAX (рамная)

Балочная опалубка перекрытий типа VARIOMAX состоит из деревянных балок, регулируемых подпор и палубы (фанеры).



Технические характеристики

Балки Н20 в сочетании со стальными трубчатыми стойками Europlus, алюминиевыми стойками Alu 500 DC, универсальными треногами, опорными головками и опалубочными щитами формируют гибкую и одновременно экономичную систему опалубки перекрытия для произвольных горизонтальных проекций и высот перекрытий.

 Деревянная балка Н20 отличается малым весом (5,0 кг/ м), превосходными статистическими параметрами и высококачественной обработкой.

 Закругление торцевых сторон и высокопрочная склейка гарантируют длительный срок службы.

 Балка имеет общий допуск органа строительного надзора под № Z-9. 1-299.



Быстрое опускание:

 Еще одной особенностью является оснащение всех стоек запатентованными штырями, удар молотком по которым в процессе распалубки обеспечивает немедленное разблокирование гайки.

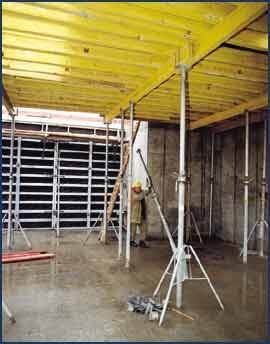

Опалубка перекрытий VARIOMAX (рамная)

 Целесообразная оснастка обеспечивает дальнейшее повышение производительности и скорости установки опалубки перекрытия Variomax. Например, универсальная тренога облегчает установку стоек. Опускание стоек при помощи резьбовых деталей приводит к опусканию опалубочной конструкцию вниз (до 6 см). Высвобождаемое при этом пространство и наклонение деревянных балок обеспечивает систематическое и аккуратное извлечение опалубочного материла.

Данную опалубку можно использовать для монтажа перекрытий нестандартной формы, а так же для разной толщины и высоты перекрытий.

 Не разбирающиеся подпоры соответствуют норме PN- 90\ B-3200, а так же проверены по норме DIN 4424. Подпоры обработаны слоем горячей оцинковки. Имеют плавную регуляцию на трапецеидальной резьбе, а также защиту, предотвращающую выпадение внутренней трубы во время переноски или наклоне. У подпор существует система быстрого рас формования (падающая головка) и предохранения от зажатия рук между головкой и гайкой. Подпоры опалубки перекрытий с диапазоном действия от 1,52 до 5,50 м.



При распалубке следует соблюдать следующие правила:

 - опалубка, не несущая нагрузку в конструкции, может быть демонтирована, после того как бетон наберет прочность, чтобы обеспечить стабильность поверхности и граней элементов, если рабочий проект не содержит других указаний в этой области,

- опалубка, несущая нагрузку в конструкции, может быть демонтирована, после того как бетон достигнет минимальную прочность (смотри каталог).

 Опалубка перекрытий «VARIOMAX»

 Контроль статических расчетов на основе нормы DIN 4424.

Горячее оцинкование подпор.

Изготовление гайки и резьбы из разных металлов.

Прочная трапециевидная резьба.

Плавная регулировка высоты.

Зазор при опускании между головкой и гайкой 10 см., согласно норме EN 1065.

Не разборная (не выпадает внутренняя труба).

Очень простая при сборке.

Удобный держатель.

Имеет систему быстрой расформовки (падающая головка).

Между внутренней и внешней трубой имеется зазор с целью сведения к минимуму их взаимного защемления из-за песка или бетонной крошки.

Дополнительные отверстия в базе обеспечивают расширения диапазона использования подпор.

Открытая резьба.

Конструкция подпоры рассчитана так, что клин быстрой расформировки и резьба при любых высотах стойки находятся на выше 1,6 м.

Положительные моменты открытой резьбы:

 Простота при демонтаже.

Открытая резьба проста при очистке.

Меньше металла – меньше вес.

Простейшая система замены гайки.

Большая доступность при ремонте.

Трапециевидная резьба.

Гайка и резьба стойка из разных металлов.

Простота при установке

 Конструктивные элементы:



 Деревянные балки

Ном. № Балка Н20

581 760 190

581 770 245

581 781 265

581 792 290

581 807 330

581 818 360

581 829 390

581 830 450

581 840 490

581 851 590

 582 319 специальной длины до 12,0 м, в расчете на пог. м

 Балки длиной 1,90 m/ 7,90m без отверстий и закругленных торцов. Конструктивная высота 20 см, ширина 8 см. Допустимые статистические параметры: Мдоп=5,00 кНм Qдоп=11,00

Жесткость составляет: E*I=500 кНкв.м

 Балка имеет общий допуск органа строительного надзора под № Z-9.1-299



Стальные трубчатые стойки

 Ном. № Europlus DB/DIN

 463 021 260

555 118 300

552 147 350

583 780 400 EC

583 725 550 EC

Могут применяться в соответствии с DIN 4421 ( директива в отношении гармонизации, состояние на 1998) и евростандартом DINEN 1065. С интегрированной тефлоновой шайбой для облегчения ввинчивания при распалубке. Прямоугольные нижняя и верхняя пластины с закругленными углами.

Класс D: несущая способность 20 кН при любой длине вытяжения

 Класс E: 30 кН

 Класс С: нагрузка в зависимости от длины вытяжения. При 2,8 м: 35 кН; при 5,0 м: 12 кН

Ном. № 496 469 Струбцина для прогонов

 Оцинкованная струбцина позволяет устанавливать опалубку под прогоны с использованием балок Н20, входящих в систему Variomax. Она легко зажимается на верхнем поясе балки без привязки к растру. Держатель UZ 500 (ном. № 496 458) дополняет струбцину для прогонов и обеспечивает точное согласование по высоте



Ном. № 496 458 Держатель UZ 500

 Оцинкованный держатель обеспечивает согласование по высоте опалубки прогона, выполняемой при помощи струбцин для прогонов (ном. № 496 469). Прикрепленный во избежание потери штырь обеспечивает фиксацию с шагом 1 см по высоте



Ном. № 547 555 Трехгранная планка

Пластмассовый профиль длиной 2,50 м может натягиваться на кромку опалубочного щита толщиной 21 мм для закругления кромки бетона (2/2 см)



Ном. № 587 377 Универсальная тренога

Облегчает установку стальных трубчатых стоек Europlus и алюминиевой стойки Alu 500 DC ( внутренняя труба снизу). Мин. 57 мм, макс. 90 мм. Может применяться только в качестве вспомогательного монтажного приспособления. Не заменяет требуемого для несущего каркаса элемента жесткости



Ном. № 417 565 Опорная головка 8/20

Фиксирует установленную на верхней пластине стойки деревянную балку Н20 или R24. Может скрепляться со стойкой при помощи пальца Т, для этого необходимо дополнительно предусматривать по одному пальцу Т на каждую головку



Ном. № 510 749 Опорный элемент

Облегчает установку дополнительных стоек под балками Н20



Ном. № 470 804 Палец Т

Устанавливается на внутренней трубе стоек Europlus 260, 300 и 350 DB/DIN



Ном. № 593 384 Палец Т Alu 500

 Может устанавливаться на внутренней трубе стоек Europlus 400 EC и 550 DC. Используется со стойкой Alu 500 DC



Ном. № 571 833 Столбик Combi

 Вставляется в соединительный элемент Uni для сооружения защитных ограждений, препятствующих падению с высоты. Фиксируется пружиной



Ном. № 573 810 Скобка для элементов жесткости Euro

 Скрепляет деревянные элементы жесткости со стальными трубчатыми стойками Europlus. Рассчитана на макс. сечение доски 3*12 см



Ном. № 569 476 Соединительный элемент Uni 20

 Крепится на балке Н20. Удерживает столбик Combi и торцевую опалубку



Ном. № 569 708 Щиты 3-S 150

 100 щитов, 75 кв.м. Исполнение по DIN 18215.

 Толщина 21 мм, L = 1,50 m, B = 0,50 m



Ном. № 569 719 Щиты 3-S 200

 100 щитов, 100 кв.м. Исполнение по DIN 18215

 Толщина 21 мм, L = 2,00 m, B = 0,50 m



Ном. № 510 554 Монтажная штанга с вилкой

Облегчает установку и снятие балок опалубки



Ном. № 553 689 Каркас для штабелирования Europlus 120/80

Может перемещаться с использованием отдельного комплекта для перевозки. Предназначен для складирования и транспортировки опалубочных материалов, например, стоек, деревянных балок и т. д. Макс. Высота штабелирования – 6 каркасов. Полезная нагрузка: 1200 кг



Ном. № 563 722 Комплект для перевозки

 Для перемещения каркаса для штабелирования Euro на колесах. Монтаж и перевозка могут осуществляться и при полной загрузке каркаса. Полезная нагрузка: 1300 кг (см. стр. 11)



Вспомогательные средства для распалубки и перемещения:

 Складирование и перемещение опалубочных материалов

 Складирование и перемещение опалубочных материалов на стройплощадке проще всего осуществлять с использованием каркасов для штабелирования Euro. Быстро присоединяемые элементы из комплекта для перевозки позволяют перемещать материалы в зону работы крана.

 Каркас для штабелирования Euro* рассчитан на полезную нагрузку 1200 кг. Он может перемещаться краном, вилочным погрузчиком или с использованием комплекта для перевозки, выдерживающего нагрузку 1300 кг.

 Допускается установка 6 загруженных каркасов один над другим.



* следует соблюдать инструкцию по эксплуатации.



Оба основных колеса из комплекта для перевозки просто вставляются своими осями в крепления каркаса для штабелирования. Каркас приподнимается поворотом соединенной с колесом рукоятки. Упор удерживает рукоятку в таком положении. Опорное колесико, вставляемое с торцевой стороны каркаса, придает устойчивость формируемой таким образом тележке.



Таблицы с параметрами опалубочных щитов:

 И выбор размеров системы Variomax



Максимально допустимый интервал между фермами определяется требуемой толщиной перекрытия и выбранным расстоянием между удерживающими опалубочные щиты балками, зависящим, в свою очередь, от типа и размера используемых щитов.

 После этого на основании выбранных интервалов между фермами и толщины перекрытия определяются допустимые расстояния между стойками, устанавливаемым по осям ферм.

Все необходимые значения, обеспечивающие экономичное применение опалубки перекрытия Variomax, могут быть быстро и точно определены по приведенным ниже таблицам.



 Промежутки между балками, удерживающими опалубочные щиты:



Таблица 1

Размеры щита

Возможное расстояние между балками «е»

150/50

Е=75 см

Е=50 см

200/50

Е=66.7 см

Е=50 см

250/50

Е=62,5 см

Е=50 см

Таблица 2

Расстояние между балками (см)

Толщина перекрытия (см) для щитов 3S

75,0

30

66,7

44

62,5

55

50,0

96

Пример установки опалубки с использованием балок Н20:

 1)Проектные данные для установки опалубки

 Высота этажа в свету h = 2,60m

 Толщина перекрытия d = 16 cm

 Выбранная балка Н20

 Расстояние между балками e = 0,75 m

 Имеющиеся опалубочные щиты = 21 mm



2)Определение допустимого расстояния между опорами балок

 3)Определение допустимого расстояния между опорами ферм

 4)Выбор стальной трубчатой стойки



Данные для проведения расчетов:

 А. Статистические параметры

Балка Н20

 Мдоп. = 5,00 кНм

 Qдоп = 11,00 кН

 E*I =500 кНкв.м



В. Размеры

 С. Расход материалом из массы



Балка Н20 3 м/кв.м 15,0 кг/кв.м

 Тренога 0,3 шт./кв.м 3,3 кг/кв.м

 Опорная головка 8/20 0,3 шт./кв.м 0,1 кг/кв.м



Стойки для строительства гражданских и жилых зданий



Например, Europlus 260 DB/DIN

 0,5 шт./кв.м 7,8 кг/кв.м



Стойки для строительства промышленных зданий

 Например, стойка AS 410 DIN

0,6 шт./кв.м 15,7 кг/кв.м



D. Аренда

 Опалубка перекрытия Variomax может браться в аренду. Арендная ставка составляет 4-7% продажной цены (в зависимости от срока аренды)



Е. Затраты времени

 Затраты рабочего времен на установку опалубки перекрытия Variomax и распалубку зависят от размеров сооружения и лежат в пределах 0,3 – 0,5 ч/кв.м



F. Объем при транспортировке

 Масса по п. С в тоннах * 3,5 = необходимый объем в куб.м



G. Амортизация согласно BGL

 Балки Н20

Усредненная норма амортизации и процентная ставка 2,8 – 3,2%

 Усредненная норма для ремонта 1,5%



 Стальные детали

 Усредненная норма амортизации и процентная ставка 2,7 – 3,0%

 Усредненная норма для ремонта 1,8%
