Кран ст 2-2-40 сокол (короткобазовый)

Самоходный компактный кран (рис.1, 2) грузоподъемностью 40 т. Он имеет особенности компоновочных решений, конструкций узлов и систем, которые дают ему существенные преимущества по сравнению с традиционной компоновкой крана.





КРАН СТ 2-2-40 СОКОЛ (КОРОТКОБАЗОВЫЙ)

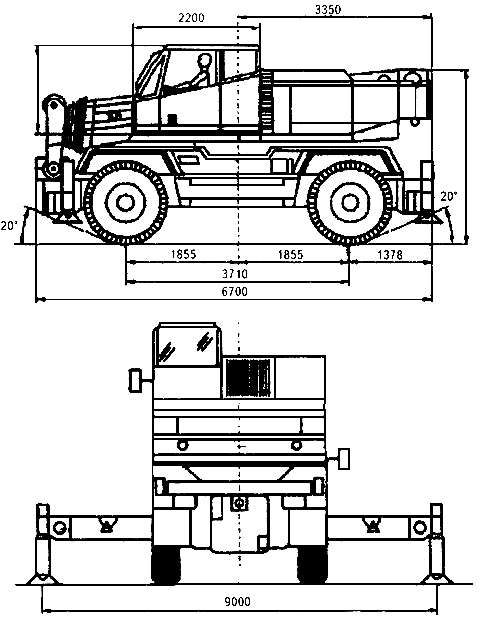

Рис.1. Кран СТ-2-2-40 в транспортном положении и на опорах

КРАН СТ 2-2-40 СОКОЛ (КОРОТКОБАЗОВЫЙ)

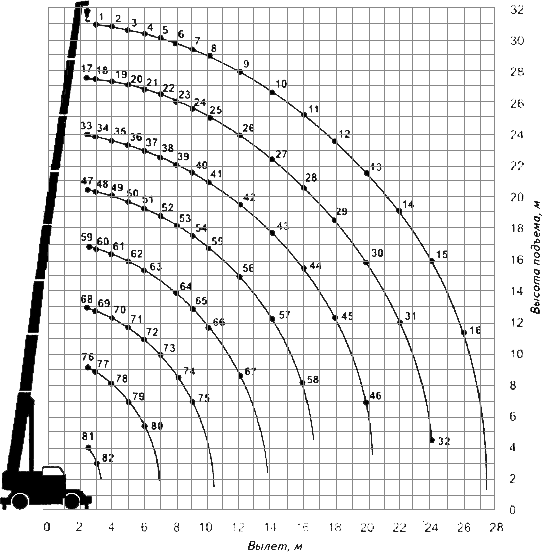

Рис.2. Грузовысотные характеристики крана СТ-2-2-40



Определение грузоподъемности крана СТ-2-2-40 по номерам точек на рис.2



Номер точки на схеме



Грузоподъемность, т



Высота подъема крюка, м



1



9,5



31



2



9,5



30,8



3



8,9



30,7



4



8,1



30,4



5



7,5



30,1



6



6,9



29,8



7



6,5



29,4



8



6



28,9



9



5,1



27,9



10



4,4



26,8



11



3,4



25,3



12



2,6



23,6



13



2,1



21,6



14



1,6



19,1



15



1,3



15,9



16



1



11,4



17



12,1



27,7



18



12,1



27,6



19



12,1



27,4



20



10,8



27



21



9,8



26,8



22



8,9



26,4



23



8



26



24



7,4



25,5



25



6,8



25



26



5,5



23,9



27



4,1



22,5



28



3,1



20,8



29



2,4



18,5



30



1,8



15,8



31



1,4



12



32



1



4,5



33



15,7



24



34



15,2



24



35



13,8



23,8



36



12,3



23,4



37



10,9



23



38



9,9



22,6



39



8,9



22,1



40



8



21,6



41



7,3



21



42



5,2



19,6



43



3,8



17,7



44



2,8



15,5



45



2,1



12,5



46



1,5



7



47



19



20,5



48



18,2



20,4



49



16,2



20



50



14,1



19,7



51



12,4



19,3



52



11



18,8



53



9,9



18,2



54



8,6



17,5



55



7



16,8



56



4,8



14,9



57



3,4



12,3



58



2,5



8,2



59



23



16,8



60



21,5



16,7



61



18,5



16,4



62



16



15,9



63



14



15,3



64



10,4



13,8



65



8,2



12,9



66



6,6



11,8



67



4,5



8,8



68



25



13,1



69



25



13



70



22



12,4



71



19,3



11,8



72



16,6



10,9



73



13,3



10



74



10,1



8,6



75



7,9



6,9



76



40



9,4



77



36



9,1



78



27



8,2



79



21



7,1



80



17



5,5



81



18,7



4,3



82



14,5



3,1



Отличительными особенностями конструктивных решений являются следующие.



 Применение гидрообъемной трансмиссии в сочетании с расположением туннелей выдвижных балок по габаритам шасси и подвеской типа Мегатрак позволяет симметрично распределить нагрузку на конструкцию опорно-ходовой рамы, что повышает жесткость, снижает металлоемкость и обеспечивает нагрузку не более 10 т на ось. Применение в конструкции механизма телескопирования стрелы двух плунжерных гидроцилиндров и лебедки позволило уменьшить массу и обеспечить широкий диапазон регулирования рабочих и холостых скоростей перемещения механизмов и совершения крановых операций. Использование оригинальной гидроэлектрической системы дает возможность управлять всеми механизмами непосредственно из кабины крана при значительном уменьшении амплитуды движения и снижении усилий, прилагаемых к рукояткам управления.



 Расположение 8-секционной стрелы крана в транспортном положении под углом минус 8° в габаритах ходовой части обеспечивает низкое расположение центра подрессорных масс и позволяет иметь лучшие показатели при торможении и плавности хода при переезде неровностей. Оригинальная система управления поворотом колес, обеспечивая жесткую связь рулевого механизма с гидроусилителем и рулевой трапецией, позволяет развивать скорость до 70 км/ч в транспортном положении, а также иметь раздельное управление поворотом колес до 45°, что выгодно отличает кран при работе в стесненных условиях строительной площадки.



 Использование регулируемых гидронасоса и гидромотора в трансмиссии, соединенных по схеме гидротрансформатора, и высокие передаточные числа в сочетаний с двухскоростными колесными редукторами обеспечивает бесступенчатое регулирование скорости движения крана при движении по шоссе и проходимость по бездорожью благодаря регулируемому клиренсу.



 К достоинствам крана относятся и такие характеристики:



 КРАН СТ 2-2-40 СОКОЛ (КОРОТКОБАЗОВЫЙ)  использование одной кабины при работе в крановом режиме и при движении в транспортном положении;



 КРАН СТ 2-2-40 СОКОЛ (КОРОТКОБАЗОВЫЙ)  быстросъемная кабина, оснащенная вторым сиденьем для пассажира, что позволяет проезжать крану под препятствиями по высотному габариту;



 КРАН СТ 2-2-40 СОКОЛ (КОРОТКОБАЗОВЫЙ)  достаточный обзор из кабины водителя, позволяющий контролировать габарит правого борта, что очень важно при движении в потоке машин и перестроениях;



 КРАН СТ 2-2-40 СОКОЛ (КОРОТКОБАЗОВЫЙ)  восьмисекционная телескопическая стрела с регулируемым диапазоном выдвижения секций от 6,5 до 30 м.
