Кран (рис.1) оснащен 5-секционной стрелой из гнутого профиля. Максимальная грузоподъемность на вылете 3 м составляет 32 т, на вылете 2,5 м - 35 т. Кран способен телескопировать груз массой до 75% от номинальной.
|
Вылет, м
|
Длина стрелы, м
|
|
|
|
7,2
|
12,5
|
16,4
|
20,3
|
24,3
|
24,1
|
28,1
|
|
|
2,5
|
35,0
|
|
|
|
|
|
|
|
|
3,0
|
32,0
|
24,0
|
16,0
|
15,5
|
|
|
|
|
|
4,0
|
25,0
|
22,0
|
16,0
|
14,0
|
12,0
|
10,2
|
8,4
|
|
|
5,0
|
|
17,0
|
16,0
|
12,8
|
11,0
|
10,2
|
8,4
|
|
|
6,0
|
|
15,2
|
13,0
|
11,6
|
10,0
|
10,2
|
8,0
|
|
|
7,0
|
|
13,2
|
12,0
|
10,7
|
9,3
|
10,2
|
7,4
|
|
|
8,0
|
|
9,9
|
10,4
|
9,7
|
8,6
|
10,2
|
6,8
|
|
|
9,0
|
|
7,9
|
8,6
|
8,4
|
7,8
|
9,2
|
6,3
|
|
|
10,0
|
|
|
6,9
|
7,2
|
7,0
|
7,6
|
5,8
|
|
|
12,0
|
|
|
5,0
|
5,2
|
5,4
|
5,5
|
5,0
|
|
|
14,0
|
|
|
|
3,9
|
4,1
|
4,2
|
4,3
|
|
|
16,0
|
|
|
|
3,0
|
3,2
|
3,2
|
3,3
|
|
|
18,0
|
|
|
|
|
2,5
|
2,6
|
2,6
|
|
|
20,0
|
|
|
|
|
2,0
|
2,0
|
2,1
|
|
|
22,0
|
|
|
|
|
|
1,6
|
1,7
|
|
|
24,0
|
|
|
|
|
|
|
1,3
|
|
|
25,0
|
|
|
|
|
|
|
1,2
|

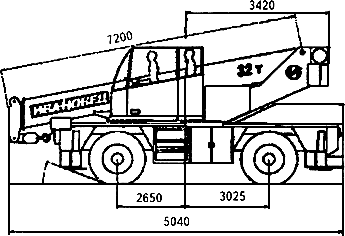

Рис.1. Кран КС-59713 и таблица грузовысотных характеристик
Кран предназначен для работы в особо стесненных условиях: при ведении точечной застройки, на промышленных предприятиях, в производственных цехах. Высокая маневренность крана достигается за счет малых габаритных размеров (в транспортном положении - 8040х2490х3250 м) и укороченной колесной базы. Рулевое управление задними колесами позволяет уменьшить радиус поворота до 5,9 м, а также дает возможности перемещения крабом. Управление агрегатами шасси и крановыми операциями осуществляется из одной кабины на поворотной платформе. Это позволяет проводить крановые операции в зоне 360° без ухудшения грузовысотных характеристик и с наилучшими показателями обзорности благодаря независимой гидропневматической подвеске с изменяемым дорожным просветом.
Короткобазовый кран легко передвигается не только по дорогам общего пользования, но и в сложных дорожных условиях.
Общий вес крана с учетом возимого противовеса (500 кг) составляет 20 т.
|
