Короткобазовый кран фирмы SENNEBOGEN (ФРГ) модели 613M/HD исполнен в двух вариантах, на специальном шасси и на гусеницах. Грузоподъемность 17 т. Кран оборудован телескопической стрелой длиной от 6,1 до 14,6 м. Дополнительно кран оборудуется удлинителем длиной 5 м, который может быть смонтирован на всех выдвигаемых стрелах. Кран предназначен для строительно-монтажных и погрузочно-разрузчных работ.
|
Вылет стрелы, м
|
Грузоподъемность на стреле длиной, м
|
|
|
6,1
|
8,2
|
10,3
|
12,5
|
14,6
|
|
1
|
16,0 (12,0)
|
|
|
|
|
|
2
|
16,0 (12,0)
|
13,0 (12,0)
|
|
|
|
|
3
|
13,6 (8,3)
|
13,0 (8,3)
|
11,0 (8,41)
|
|
|
|
4
|
10,8 (5,3)
|
10,9 (5,4)
|
10,5 (5,4)
|
8,3 (5,4)
|
6,5 (5,4)
|
|
4,5
|
0,6 (4,4)
|
9,8 (4,61)
|
9,6 (4,6)
|
7,8 (4,6)
|
6,3 (4,6)
|
|
5
|
|
8,7 (3,9)
|
8,7 (13,9)
|
7,2 (3,9)
|
6,1 (3,9)
|
|
6
|
|
6,8 (2,9)
|
6,8 (13,0)
|
6,3 (3,0)
|
5,3 (3,0)
|
|
7
|
|
|
5,3 (12,4)
|
5,4 (2,4)
|
4,6 (2,4)
|
|
8
|
|
|
4,3 (11,9)
|
4,4 (1,9)
|
4,1 (2,0)
|
|
9
|
|
|
|
3,7 (1,6)
|
3,7 (1,6)
|
|
10
|
|
|
|
3,1 (1,3)
|
3,1 (1,4)
|
|
11
|
|
|
|
|
2,7 (1,1)
|
|
12
|
|
|
|
|
2,3 (1,0)
|
|
13
|
|
|
|
|
2,1
|

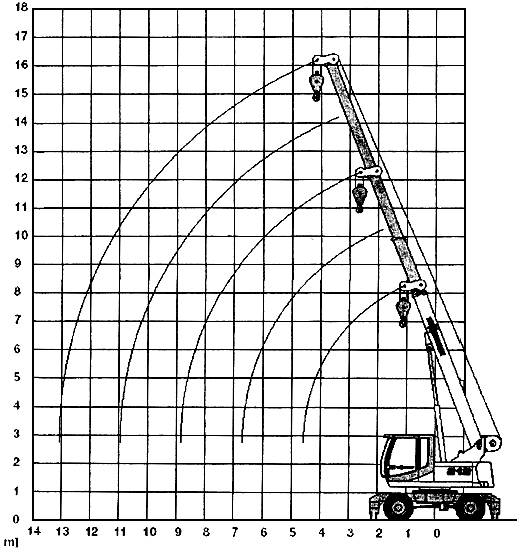

Рис.1. Грузовысотные характеристики крана Sennebogen 613M/HD на основной стреле
|
Вылет стрелы, м
|
Грузоподъемность на стреле длиной, м
|
|
|
6,1
|
8,2
|
10,3
|
12,5
|
14,6
|
|
3
|
4,2 (4,2)
|
|
|
|
|
|
4
|
3,5 (3,5)
|
4,0 (4,0)
|
|
|
|
|
5
|
3,0 (3,0)
|
3,5 (3,5)
|
3,7 (3,7)
|
4,0 (4,0)
|
|
|
6
|
2,6 (2,6)
|
3,0 (3,0)
|
3,4 (3,1)
|
3,6 (3,0)
|
3,5 (3,0)
|
|
7
|
2,2 (2,2)
|
2,7 (2,5)
|
3,0 (2,4)
|
3,3 (2,4)
|
3,4 (2,4)
|
|
8
|
1,9 (1,9)
|
2,4 (2,0)
|
2,7 (2,0)
|
3,0 (1,9)
|
3,0 (1,9)
|
|
9
|
1,8 (1,7)
|
2,1 (1,7)
|
2,5 (1,6)
|
2,8 (1,6)
|
2,7 (1,6)
|
|
10
|
|
1,9 (1,4)
|
2,2 (1,3)
|
2,5 (1,3)
|
2,5 (1,3)
|
|
11
|
|
1,8 (1,2)
|
2,0 (1,1)
|
2,3 (1,1)
|
2,2 (1,1)
|
|
12
|
|
|
1,8 (0,9)
|
2,0 (0,9)
|
2,0 (0,9)
|
|
13
|
|
|
1,8 (0,8)
|
1,9 (0,8)
|
1,9 (0,7)
|
|
14
|
|
|
|
1,7 (0,6)
|
1,8 (0,6)
|
|
15
|
|
|
|
1,6 (0,5)
|
1,6 (0,5)
|
|
16
|
|
|
|
|
1,4
|
а
|
Вылет стрелы, м
|
Грузоподъемность на стреле длиной, м
|
|
|
6,1
|
8,2
|
10,3
|
12,5
|
14,6
|
|
6
|
1,9 (1,9)
|
2,0 (2,0)
|
|
|
|
|
7
|
1,9 (1,9)
|
2,0 (2,0)
|
2,0 (2,0)
|
|
|
|
8
|
1,8 (1,8)
|
1,9 (1,9)
|
2,0 (2,0)
|
2,0 (1,9)
|
|
|
9
|
|
1,8 (1,7)
|
1,9 (1,6)
|
1,9 (1,6)
|
2,0 (1,6)
|
|
10
|
|
|
1,9 (1,3)
|
1,9 (1,3)
|
1,9 (1,3)
|
|
11
|
|
|
1,8 (1,1)
|
1,9 (1,1)
|
1,9 (1,1)
|
|
12
|
|
|
|
1,8 (0,9)
|
1,9 (0,9)
|
|
13
|
|
|
|
|
1,8 (0,7)
|
|
14
|
|
|
|
|
1,8 (0,6)
|
б

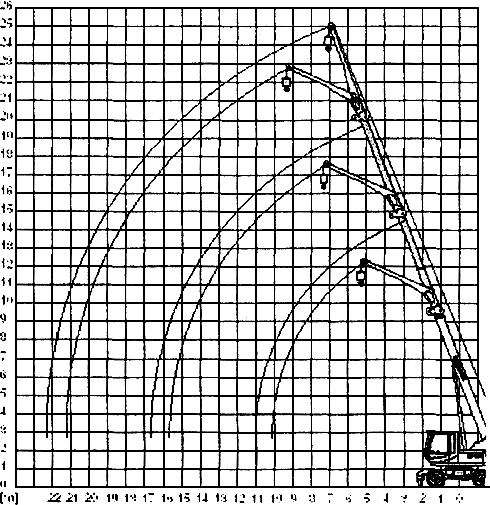

Рис.2. Грузовысотные характеристики крана Sennebogen 613M/HD на стреле 14,6 м, и с углом наклона удлинителя 5 м - 0 (а) и 45 (б) градусов
|
Вылет стрелы, м
|
Грузоподъемность на стреле длиной, м
|
|
|
7,5
|
10,3
|
13,2
|
16,0
|
18,8
|
|
4
|
3,8 (3,8)
|
4,4 (4,4)
|
|
|
|
|
5
|
3,3 (3,3)
|
3,8 (3,8)
|
4,2 (4,0)
|
|
|
|
6
|
2,9 (2,9)
|
3,4 (3,1)
|
3,8 (3,0)
|
3,8 (3,0)
|
|
|
7
|
2,5 (2,5)
|
3,1 (2,4)
|
3,4 (2,4)
|
3,5 (2,3)
|
2,7 (2,3)
|
|
8
|
2,2 (2,1)
|
2,8 (2,0)
|
3,1 (1,9)
|
3,2 (1,9)
|
2,7 (1,8)
|
|
9
|
2,0 (1,7)
|
2,5 (1,6)
|
2,8 (1,5)
|
2,9 (1,5)
|
2,6 (1,5)
|
|
10
|
1,9 (1,4)
|
2,2 (1,3)
|
2,5 (1,3)
|
2,6 (1,2)
|
2,4 (1,2)
|
|
11
|
|
2,0 (1,1)
|
2,3 (1,0)
|
2,4 (1,0)
|
2,2 (0,9)
|
|
12
|
|
1,8 (0,9)
|
2,2 (0,8)
|
2,2 (0,8)
|
2,0 (0,8)
|
|
13
|
|
1,8 (0,7)
|
2,0 (0,7)
|
2,0 (0,6)
|
1,9 (0,6)
|
|
14
|
|
|
1,7 (0,6)
|
1,7 (0,5)
|
1,7
|
|
15
|
|
|
1,5
|
1,5
|
1,4
|
|
16
|
|
|
1,4
|
1,3
|
1,3
|
|
17
|
|
|
|
1,1
|
1,1
|
|
18
|
|
|
|
1,0
|
1,0
|
|
19
|
|
|
|
|
0,9
|
|
20
|
|
|
|
|
0,7
|
а
|
Вылет стрелы, м
|
Грузоподъемность на стреле длиной, м
|
|
|
7,5
|
10,3
|
13,2
|
16
|
18,8
|
|
6
|
2,0 (2,0)
|
|
|
|
|
|
7
|
1,0 (1,9)
|
2,0 (2,0)
|
|
|
|
|
8
|
1,0 (1,9)
|
2,0 (2,0)
|
2,0 (1,9)
|
|
|
|
9
|
1,8 (1,7)
|
1,9 (1,6)
|
2,0 (1,5)
|
1,9 (1,5)
|
|
|
10
|
|
1,9 (1,3)
|
1,9 (1,3)
|
1,9 (1,2)
|
1,9 (1,2)
|
|
11
|
|
1,8 (1,1)
|
1,9 (1,0)
|
1,9 (1,0)
|
1,9 (0,9)
|
|
12
|
|
|
1,8 (0,8)
|
1,9 (0,8)
|
1,9 (0,8)
|
|
13
|
|
|
1,8 (0,7)
|
1,8 (0,6)
|
1,8 (0,6)
|
|
14
|
|
|
|
1,7 (0,5)
|
1,7
|
|
15
|
|
|
|
1,5
|
1,4
|
|
16
|
|
|
|
|
1,3
|
б

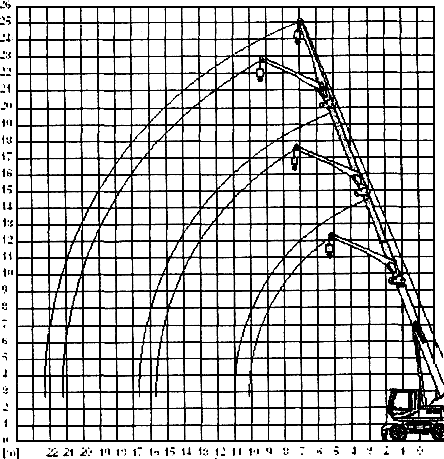

Рис.3. Грузовысотные характеристики крана Sennebogen 613M/HD на стреле 18,8 м и с углом наклона удлинителя 5 м - 0 (а) и 45 (б) градусов
|
