LTM 1500-8.1 фирмы Либхерр
Кран грузоподъемностью 500 т, оборудован пятисекционной телескопической стрелой длиной от 16,1 до 47,3 м с максимальной высотой подъема до 48,5. Дополнительно к основной стреле кран снабжен удлинителем длиной 63 и 91 м. Удлинитель длиной 63 м монтируется под углом 0, 20 и 40°. Колесная формула 16х8.

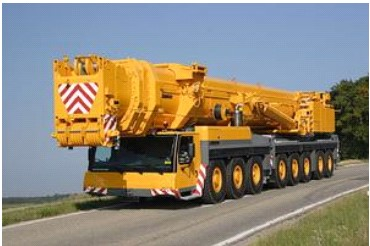

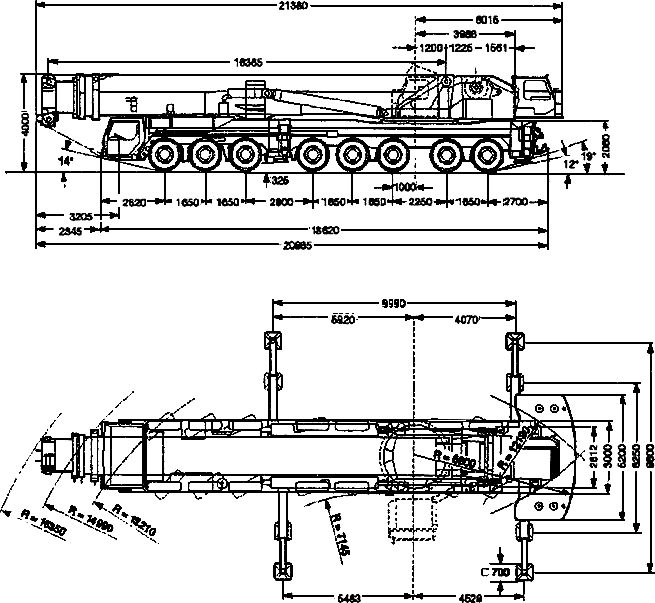

Рис.1. Кран Libherr LTM 1500 в транспортном положении и на опорах
Технические данные LTM 1500-8.1
|
Макс. грузоподъемность
|
|
500 т при 3 м вылете
|
|
Телескопическая стрела
|
|
16,1 м - 84 м
|
|
Решетчатый удлинитель стрелы
|
|
14 м - 91 м
|
|
Двигатель шасси/мощность
|
|
8-цилиндровый дизельный двигатель фирмы Либхерр с турбонагнетателем, 500 кВт
|
|
Двигатель крановый установки/мощность
|
|
6-цилиндровый дизельный двигатель фирмы Либхерр с турбонагнетателем, 240 кВт
|
|
Привод/рулевое управление
|
|
16x8x12
|
|
Скорость передвижения
|
|
80 км/ч
|
|
Вес в транспортном положении
|
|
96 т
|
|
Общий вес противовеса
|
|
165 т
|

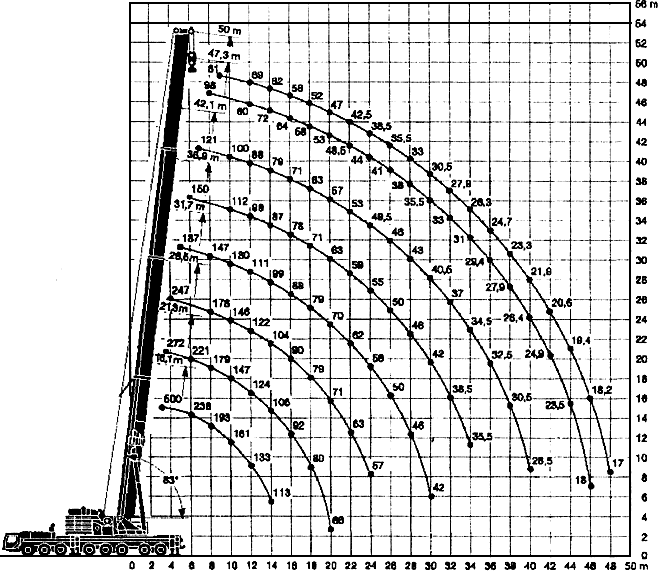

Рис.2. Грузовысотные характеристики крана Libherr LTM 1500

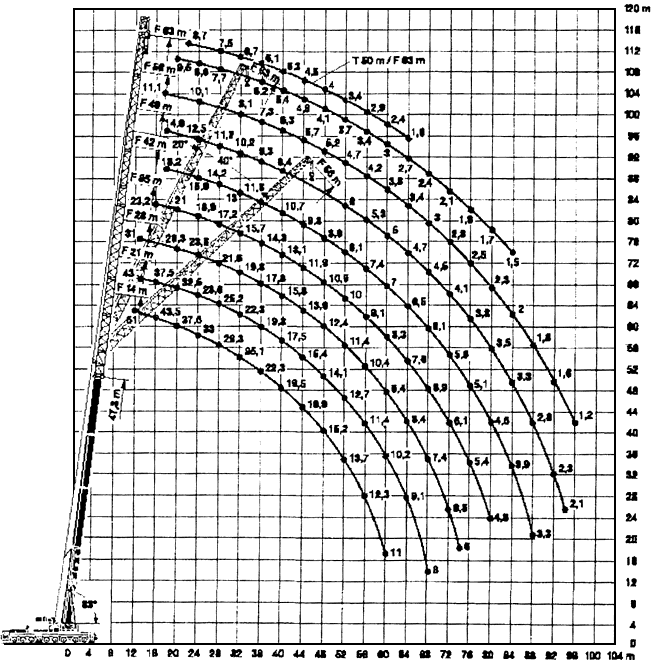

Рис.3. Грузовысотные характеристики крана Libherr LTM 1500 на удлинителе длиной 63 м

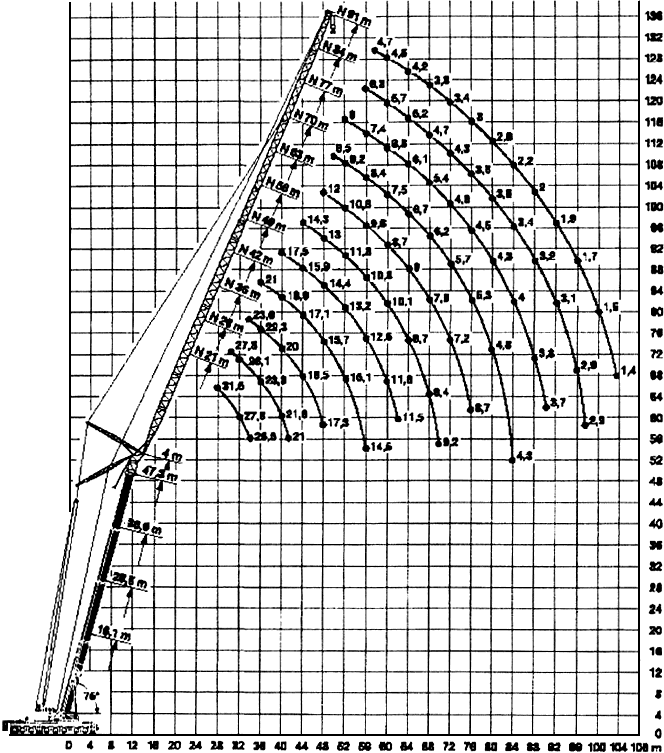

Рис.4. Грузовысотные характеристики крана Libherr LTM 1500 на удлинителе длиной 91 м
|
