Кран грузоподъемностью 100 т оборудован шестисекционной телескопической стрелой длиной от 11,5 до 52 м с основным противовесом массой 12 т. Кран имеет четыре выносные опоры, которые выдвигаются опорными гидроцилиндрами и башмаками при автоматическом нивелировании (электронный креномер). В комплект крана дополнительно входят удлинитель стрелы двухсекционный 10,8 и 19 м, который монтируется под углами 0, 20 и 40° к основной стреле. Для увеличения высоты подъема крана имеется жесткая вставка длиной 7 и 14 м, которая монтируется на основную стрелу. Колесная формула крана 8х8. Дополнительно кран также имеет противовес массой 10 т. Транспортная скорость крана 75 км/ч.

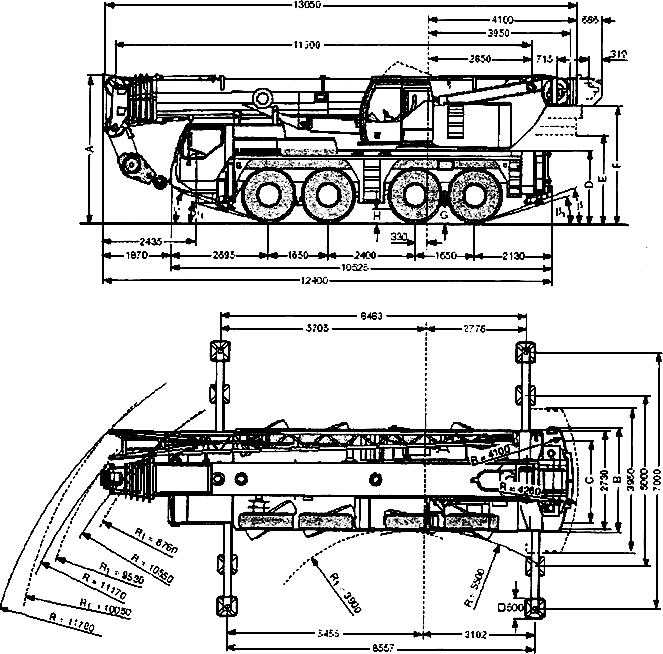

Рис.1. Кран Libherr LTM 1100-4.1 в транспортном положении и на опорах

Технические данные

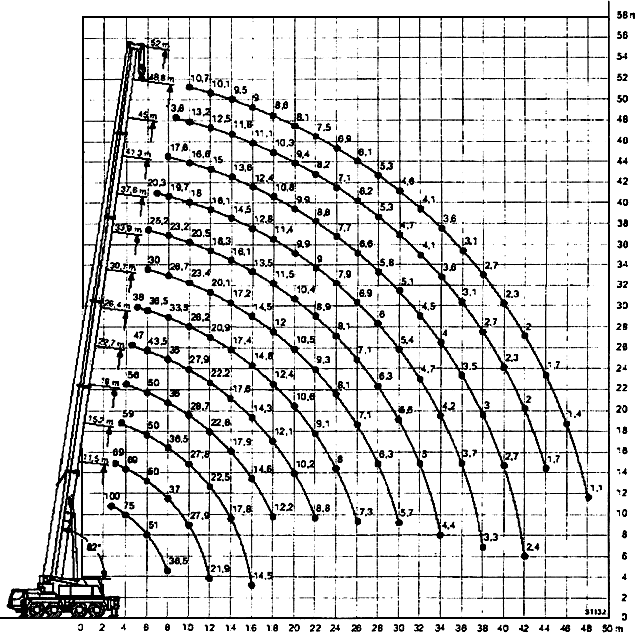

Рис.2. Грузовысотные характеристики крана Libherr LTM 1100-4.1 на основной стреле

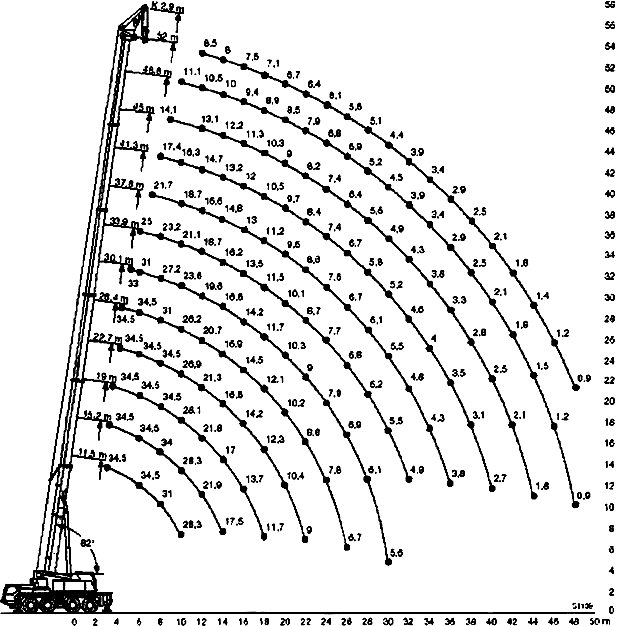

Рис.3. Грузовысотные характеристики крана Libherr LTM 1100-4.1 на жестком гуське

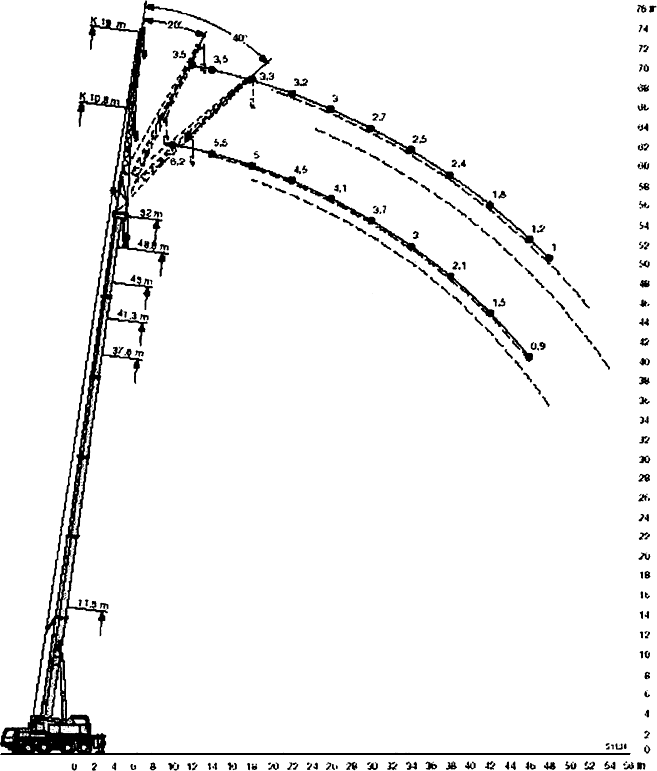

Рис.4. Грузовысотные характеристики крана Libherr LTM 1100-4.1 на удлинителе 10,8 и 19 м

Рис.5. Грузовысотные характеристики крана Libherr LTM 1100-4.1 на 7-м жесткой вставке и удлинителе длиной 10,8 и 19 м

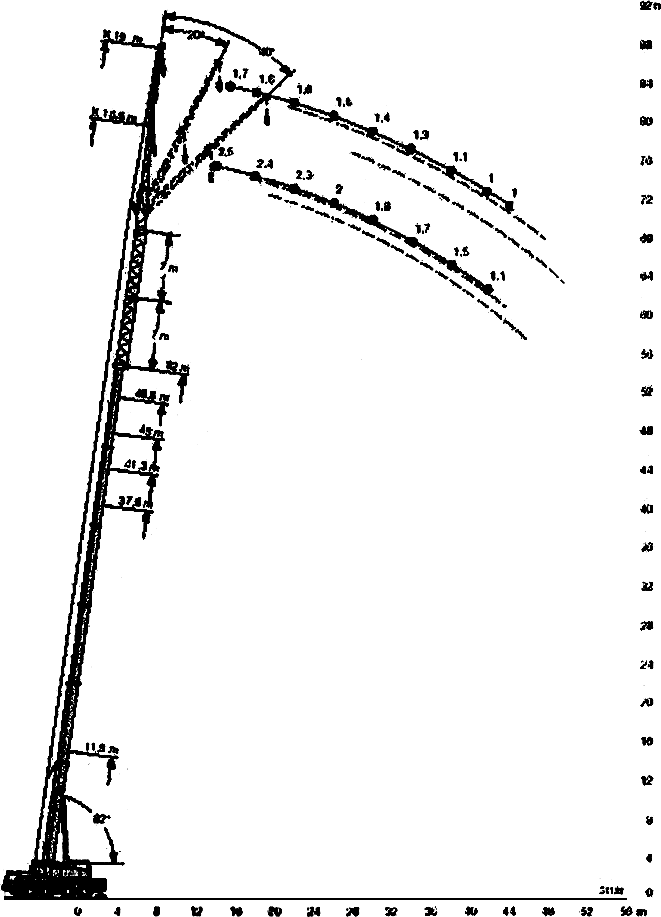

Рис.6. Грузовысотные характеристики крана Libherr LTM 1100-4.1 на 14-м жесткой вставке и удлинителе 10,8 и 19 м
