Длина стрелы  , м:
|
11; 15; 20; 27
|
|
Скорость:
|
|
|
подъема (опускания) основного крюка, м/мин.:
|
|
|
наибольшая
|
9
|
|
наименьшая
|
0,1
|
|
изменения вылета, м/мин.
|
6
|
|
выдвижения (втягивания) стрелы, м/мин.
|
6-12
|
|
поворота, об/мин.
|
0,1-1,5
|
|
передвижения крана, км/час (транспортная)
|
50
|
|
Преодолеваемый уклон пути, град.
|
15
|
|
Задний габарит
|
3400
|
|
Нагрузка на ходовые оси в транспортном положении (со снятым съемным противовесом), тс:
|
|
|
передние
|
8,25
|
|
задние
|
12,5
|
|
Наибольшая нагрузка на выносную опору, тс
|
39,7
|
|

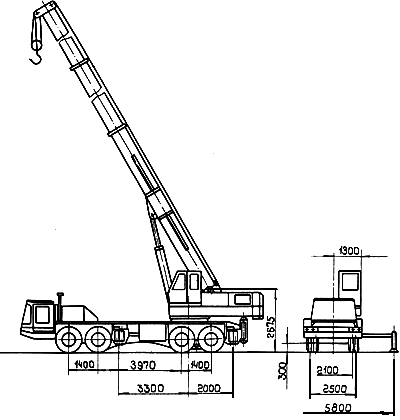

Габаритные размеры в транспортном положении, мм:
|
|
|
длина
|
13650
|
|
ширина
|
2750
|
|
высота
|
3800
|
|
Масса крана, т
|
45
|
Примечания: 1. Допускается передвижение крана с грузом на крюке со стрелой 11 мм*, направленной по оси крана назад, по площадке с асфальтовым или бетонным покрытием с уклоном не более 3°.
_______________
* Текст соответствует оригиналу. - Примечание .
2. Виды стрелового оборудования:
стрела 11 м; стрела 15 м; стрела 20 м; стрела 27 м; стрела 35 м (27+8,5); стрела 27 м и неуправляемый гусек 8,5 м; стрелы-башни 15 м, 20 м и 27 м и управляемый гусек 8,5 м; стрела-башня 15 м и управляемый гусек 15 м; стрела-башня 15 м и управляемый гусек 20 м; стрела-башня 20 м и управляемый гусек 15 м; стрела-башня 20 м и управляемый гусек 20 м; стрела-башня 27 м и управляемый гусек 20 м; стрела-башня 27 м и управляемый гусек 20 м.

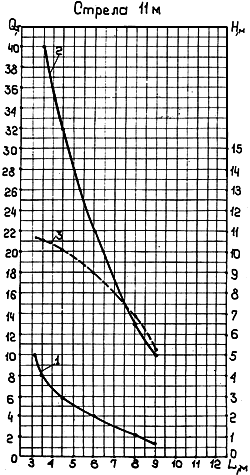

1 - Грузоподъемность без выносных опор; 2 - Грузоподъемность на выносных опорах; 3 - Высота подъема
|
Грузоподъемность  , т
|
Вылет  , м
|
Высота подъема  , м
|
|
на выносных опорах
|
без выносных
опор
|
|
|
|
-
|
10,0
|
3,2
|
10,6
|
|
40,0
|
8,0
|
3,5
|
10,5
|
|
32,0
|
5,7
|
4,5
|
10,1
|
|
22,0
|
4,0
|
6,0
|
9,0
|
|
13,0
|
2,0
|
8,0
|
6,9
|
|
10,0
|
1,4
|
9,0
|
5,2
|

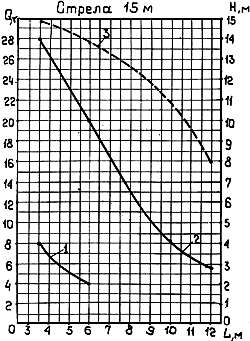

1 - Грузоподъемность без выносных опор; 2 - Грузоподъемность на выносных опорах; 3 - Высота подъема
|
Грузоподъемность  , т
|
Вылет  , м
|
Высота подъема  , м
|
|
на выносных опорах
|
без выносных опор
|
|
|
|
28,0
|
8,0
|
3,5
|
14,8
|
|
20,0
|
4,0
|
6,0
|
13,7
|
|
8,2
|
|
10,0
|
10,7
|
|
5,6
|
-
|
18,0
|
8,0
|
|
Грузоподъемность  на выносных опорах, т
|
Вылет  , м
|
Высота подъема  , м
|
|
Гусек 15 м
|
Гусек 20 м
|
|
Гусек 15 м
|
Гусек 20 м
|
|
8,0
|
-
|
4,5
|
29,4
|
-
|
|
7,2
|
4,2
|
6,0
|
28,9
|
34,2
|
|
6,0
|
3,3
|
6,0
|
27,9
|
33,5
|
|
4,8
|
2,6
|
10,0
|
26,4
|
32,5
|
|
3,0
|
2,0
|
14,0
|
20,8
|
29,5
|
|
-
|
1,6
|
18,0
|
-
|
25,0
|

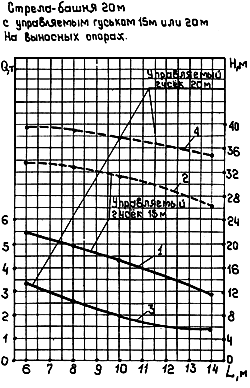

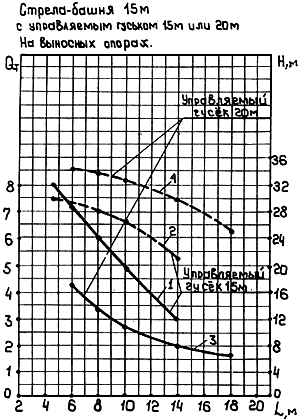

1 и 3 - грузоподъемность;
|
Грузоподъемность  на выносных опорах, т
|
Вылет  , м
|
Высота подъема  , м
|
|
Гусек 15 м
|
Гусек 20 м
|
|
Гусек 15 м
|
Гусек 20 м
|
|
5,5
|
3,3
|
6,0
|
33,9
|
39,3
|
|
4,9
|
2,6
|
8,0
|
33,0
|
38,6
|
|
4,3
|
2,0
|
10,0
|
31,5
|
37,6
|
|
2,8
|
1,4
|
14,0
|
26,4
|
34,7
|

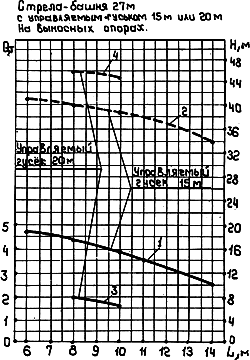

2 и 4 - высота подъема крюка
|
Грузоподъемность  на выносных опорах, т
|
Вылет  , м
|
Высота подъема  , м
|
|
Гусек 15 м
|
Гусек 20 м
|
|
Гусек 15 м
|
Гусек 20 м
|
|
4,7
|
-
|
6,0
|
41,0
|
-
|
|
4,3
|
2,0
|
8,0
|
40,0
|
46,0
|
|
3,8
|
1,6
|
10,0
|
38,7
|
44,7
|
|
2,5
|
-
|
14,0
|
34,0
|
-
|

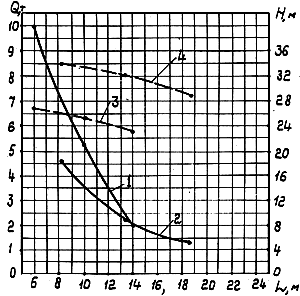

Стрела 27 м неуправляемый гусек 8,5 м главный и вспомогательный подъем.
На выносных опорах.
Грузоподъемность:
1 - главного крюка; 2 - вспомогательного крюка.
высота подъема:
3 - главного крюка. 4 - вспомогательного крюка
|
Грузоподъемность  на выносных опорах, т
|
Вылет  , м
|
Высота подъема  , м
|
|
главного крюка
|
вспомогательного крюка
|
главного крюка
|
вспомогательного крюка
|
главного крюка
|
вспомогательного крюка
|
|
10,0
|
2,4
|
6,0
|
10,2
|
26,7
|
33,5
|
|
5,2
|
1,8
|
10,0
|
15,3
|
25,3
|
31,5
|
|
2,0
|
1,1
|
14,0
|
20,3
|
23,1
|
28,5
|
Стрелы-башни 15 м, 20 м и 27 м и управляемый гусек 8,5 м
На выносных опорах
1 - Грузоподъемность
высота подъема крюка:
2 - стрела-башня 15 м; 3 - стрела-башня 20 м; 4 - стрела-башня 27 м.
Стрелы-башни 15 м, 20 м и 27 м
|
Грузоподъемность  на выносных опорах, т
|
Вылет  , м
|
Высота подъема  , м
|
|
|
|
стрела-башня 15 м
|
стрела-башня 20
|
стрела-башня 27 м
|
|
5,0
|
4,5
|
22,3
|
27,3
|
34,4
|
|
3,8
|
6,0
|
21,3
|
26,3
|
33,5
|
|
3,0
|
8,0
|
18,7
|
23,7
|
31,2
|

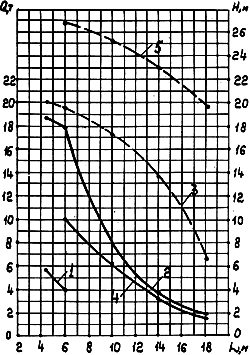

Стрела 20 м (кривые 1, 2, 3)
Стрела 27 м (кривые 4, 5)
2; 4 - грузоподъемность на выносных опорах; 1 - грузоподъемность без выносных опор; 3; 5 - высота подъема крюка.
Стрела 20 м
|
Грузоподъемность  , т
|
Вылет  , м
|
Высота подъема  , м
|
|
на выносных опорах
|
без выносных опор
|
|
|
|
18,6
|
5,7
|
4,5
|
20,0
|
|
18,0
|
4,0
|
6,0
|
19,3
|
|
7,7
|
-
|
10,0
|
17,3
|
|
3,8
|
-
|
14,0
|
13,8
|
|
2,0
|
-
|
18,0
|
6,8
|
Стрела 27 м
|
Грузоподъемность  , т
|
Вылет  , м
|
Высота подъема  , м
|
|
на выносных опорах
|
без выносных опор
|
|
|
|
10,0
|
-
|
6,0
|
26,7
|
|
6,4
|
-
|
10,0
|
25,3
|
|
3,4
|
-
|
14,0
|
23,1
|
|
1,8
|
-
|
18,0
|
19,8
|
Стрела 35,5 м (27+8,5)
Главный и вспомогательный подъем
На выносных опорах
1 - грузоподъемность главного крюка; 2 - грузоподъемность вспомогательного крюка; 3 - высота подъема главного крюка; 4 - высота подъема вспомогательного крюка.
Стрела 35,5 м
|
Грузоподъемность  на выносных опорах, т
|
Вылет  , м
|
Высота подъема  , м
|
|
главного крюка
|
вспомогательного крюка
|
главного крюка
|
вспомогательного крюка
|
главного крюка
|
вспомогательного крюка
|
|
10,0
|
4,6
|
6,0
|
8,2
|
26,7
|
34,0
|
|
5,2
|
2,3
|
10,0
|
13,4
|
25,3
|
32,0
|
|
2,0
|
1,4
|
14,0
|
18,7
|
23,1
|
28,8
|
|
