а) Кран со стрелой 24 м.
б) Стрела 24 м с удлинителем 8 м.
в) Стрела 24 м с неуправляемым гуськом 8 м ( =15°).
г) Стрела 24 м с удлинителем 8 м и неуправляемым гуськом 7 м ( =30°).
|
|
Длина стрелы  , м:
|
|
|
|
|
|
основной
|
10; 24
|
|
|
|
удлиненной
|
32; 39
|
|
|
|
Скорость:
|
|
|
|
|
подъема (опускания), м/мин
|
0,25; 6; 11,6
|
|
|
|
выдвижением стрелы, м/мин
|
13
|
|
|
|
поворота, об/мин
|
0,2-1,5
|
|
|
|
передвижения крана, км/час (транспортная)
|
60
|
|
|
|
Преодолеваемый краном уклон пути, град.
|
15
|
|
|
|
Допустимый угол наклона рабочей площадки, град.
|
3
|
|
|
|
Габаритные размеры крана в транспортном положении, мм:
|
|
|
|
|
длина
|
12000
|
|
|
|
ширина
|
2500
|
|
|
|
высота
|
3460
|
|
|
|
Масса, т
|
28
|
|
|
Стреловое оборудование
|
Вылет  , м
|
Грузоподъемность  , т
|
Высота подъема  , м
|
|
|
|
на опорах (в секторе ±135° назад)
|
без опор (в секторе ±90° назад)
|
|
|
Стрела 10 м
|
3,2
|
25,0
|
5,0
|
10,0
|
|
|
4,0
|
20,0
|
4,0
|
9,1
|
|
|
5,0
|
16,0
|
3,0
|
8,1
|
|
|
6,0
|
13,0
|
2,3
|
7,2
|
|
|
8,0
|
7,0
|
1,0
|
4,2
|
|
Стрела 15 м
|
3,5
|
16,0
|
-
|
14,2
|
|
|
4,0
|
15,0
|
-
|
13,9
|
|
|
5,0
|
12,8
|
-
|
13,5
|
|
|
6,0
|
10,5
|
-
|
13,1
|
|
|
8,0
|
6,5
|
-
|
11,9
|
|
|
12,0
|
3,0
|
-
|
7,2
|

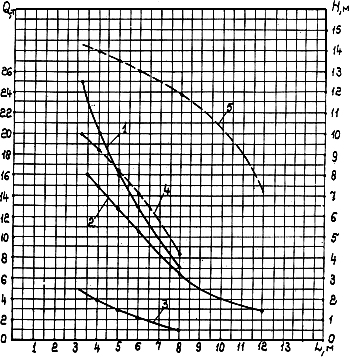

Кривые грузоподъемности:
1 - стрела 10 м, главный подъем, на опорах; 2 - стрела 15 м, главный подъем, на опорах; 3 - стрела 10 м, главный подъем, без опор.
Кривые высоты подъема крюка:
4 - стрела 10 м; 5 - стрела 15 м.
|
Стреловое оборудование
|
Вылет  , м
|
Грузоподъемность  , на опорах, т (в секторе ±135° назад)
|
Высота подъема  , м
|
|
Стрела 20 м
|
4,2
|
9,5
|
19,3
|
|
|
5,0
|
9,2
|
19,1
|
|
|
6,0
|
8,4
|
18,8
|
|
|
8,0
|
6,5
|
17,8
|
|
|
12,0
|
3,0
|
15,1
|
|
|
16,0
|
1,7
|
10,1
|
|
|
18,0
|
1,4
|
5,4
|
|
Стрела 24 м
|
5,4
|
7,0
|
22,6
|
|
|
6,0
|
6,4
|
22,5
|
|
|
8,0
|
5,0
|
22,0
|
|
|
12,0
|
2,7
|
20,0
|
|
|
16,0
|
1,6
|
16,7
|
|
|
18,0
|
1,1
|
14,6
|
|
|
20,0
|
0,6
|
11,4
|

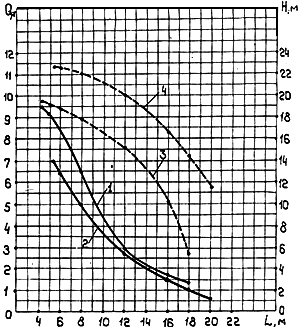

Кривые грузоподъемности:
1 - стрела 20 м, главный подъем, на опорах; 2 - стрела 24 м, главный подъем, на опорах.
Кривые высоты подъема крюка:
3 - стрела 20 м; 4 - стрела 24 м.
|
Стреловое оборудование
|
Вылет  , м
|
Грузоподъемность  , т (на опорах в секторе ±135° назад)
|
Высота подъема  , м
|
|
Стрела 24 м с удлинителем 8 м ( =0°) или с неуправляемым гуськом 8 м ( =15°)
Главный подъем
|
5,5
|
5,6
|
22,5
|
|
|
8,0
|
4,2
|
21,9
|
|
|
12,0
|
2,5
|
19,9
|
|
|
16,0
|
1,3
|
16,6
|
|
|
18,0
|
0,8
|
14,5
|
|
|
19,0
|
0,5
|
12,9
|
|
Стрела 24 м с удлинителем 8 м ( =0°) вспомогательный подъем
|
8,0
|
2,8
|
30,5
|
|
|
11,0
|
2,1
|
29,2
|
|
|
16,4
|
1,2
|
26,6
|
|
|
21,7
|
0,6
|
22,0
|
|
|
24,4
|
0,5
|
19,0
|
|
Стрела 24 м с неуправляемым гуськом 6 м ( =15°) вспомогательный подъем
|
9,8
|
2,0
|
29,5
|
|
|
12,8
|
1,6
|
28,1
|
|
|
18,0
|
1,0
|
25,4
|
|
|
23,0
|
0,6
|
20,2
|
|
|
25,4
|
0,4
|
16,8
|

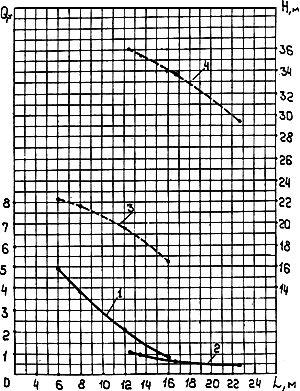

Кривые грузоподъемности:
1 - стрела 24 м с удлинителем 8 м ( =0°) или неуправляемый гуськом 8 м ( =15°), главный подъем; 2 - стрела 24 м с удлинителем 8 м ( =0°), вспомогательный подъем; 3 - стрела 24 м с неуправляемым гуськом 8 м ( =15°), вспомогательный подъем.
Кривые высоты подъема крюка:
4 - стрела 24 м с удлинителем 8 м ( =0°), главный подъем; 5 - стрела 24 м с удлинителем 8 м ( =0°), вспомогательный подъем; 6 - стрела 24 м с неуправляемым гуськом 8 м ( =15°), вспомогательный подъем.
|
Стреловое оборудование
|
Вылет  , м
|
Грузоподъемность  , т (на опорах в секторе ±7135° назад)
|
Высота подъема  , м
|
|
Стрела 24 м с удлинителем 8 м ( =0°), и неуправляемым гуськом 7 м ( =30°) главный подъем
|
6,0
|
4,9
|
22,3
|
|
|
8,0
|
3,9
|
21,8
|
|
|
12,0
|
2,1
|
19,4
|
|
|
16,0
|
0,8
|
16,4
|
|
Стрела 24 м с удлинителем 8 м ( =0°), и неуправляемым гуськом 7 м ( =30°) вспомогательный подъем
|
12,4
|
1,1
|
36,0
|
|
|
13,5
|
1,0
|
35,1
|
|
|
16,6
|
0,7
|
33,7
|
|
|
22,6
|
0,4
|
29,5
|

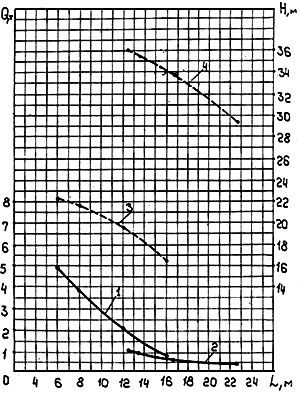

График грузоподъемности и высоты подъема крюка стрелы 24 м с удлинителем 8 м ( =0°) и неуправляемым гуськом 7 м ( =30°).
Кривые грузоподъемности:
1 - главный подъем; 2 - вспомогательный подъем;
Кривые высоты подъема крюка:
3 - главный подъем; 4 - вспомогательный подъем.
|
