Кран МКАТ-40 гидравлический грузоподъемностью 40 т. Состоит из крановой установки на базе грузового автомобиля.

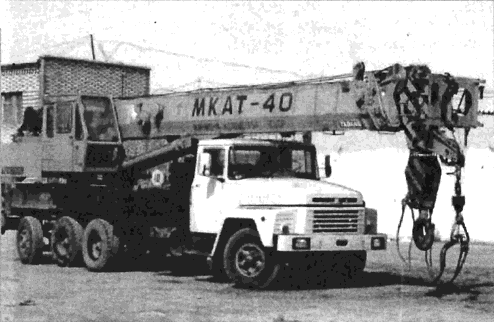

Рис.1. Автомобильный кран МКАТ-40
В комплект ходового устройства входят шасси автомобиля КрАЗ-250, опорная рама над шасси и дополнительная ось от переднего моста МАЗ-5335. Собранная из управляемых колес, моста, упругой подвески и рабочих тормозов дополнительная ось закреплена позади ходового устройства параллельно заднему мосту шасси. Поворот колес дополнительной оси производится отдельным гидроцилиндром, подключенным к гидроусилителю руля. Синхронный поворот колес дополнительной оси и колес переднего моста шасси обеспечивается системой тяг и рычагов, соединяющих рулевые трапеции передней и дополнительной осей. Подвеска дополнительной оси с помощью системы тяг и рычагов связана с рессорами среднего и заднего мостов шасси и обеспечивает пропорциональное распределение нагрузок на колеса ходового устройства. Рабочие тормоза дополнительной оси подключены к тормозной системе шасси, снабженной еще одним воздушным баллоном.
Привод механизмов крана - от двигателя шасси с помощью коробки отбора мощности, установленной на раздаточной коробке, при включении прямой передачи коробки перемены передач.
Кран оснащен телескопической стрелой длиной 11 м, выдвигаемой до 35 м. На ней может быть смонтирован выдвижной гусек 9 или 14,5 м. Предусмотрены главная и вспомогательная лебедки с крюковыми подвесками, соответственно, на стреле и гуське и совмещение рабочих движений: подъем (опускание) крюка с подъемом (опусканием) стрелы и вращением поворотной части, подъем (опускание) крюка с выдвижением секций стрелы и вращением поворотной части.
Кран работает только на выносных опорах при полностью выдвинутом их положении. До установки крана на выносные опоры нельзя осуществлять подъем и выдвижение секций стрелы, а также вращение поворотной части.
Технические характеристики крана МКАТ-40
|
Показатели
|
Значение показателей для стрелы длиной, м
|
|
|
11
|
15
|
19
|
27
|
35
|
35 и гусек 9
|
35 и гусек 14,4
|
|
Вылет, м:
|
|
|
|
|
|
|
|
|
наименьший
|
3
|
3
|
3,5
|
4,5
|
6,5
|
3
|
3
|
|
наибольший
|
9
|
12
|
16
|
22
|
24
|
8
|
7,5
|
|
Грузоподъемность, т, при вылете:
|
|
|
|
|
|
|
|
|
наименьшем
|
40
|
24
|
19
|
13
|
8
|
3,3
|
1,8
|
|
наибольшем
|
9,3
|
5,1
|
2,6
|
1,4
|
1,3
|
0,55
|
0,55
|
|
Высота подъема, м, при вылете:
|
|
|
|
|
|
|
|
|
наименьшем
|
14
|
18
|
23
|
30
|
38
|
46
|
52
|
|
наибольшем
|
8
|
11
|
14
|
17
|
27
|
38
|
44
|
|
Скорость подъема-опускания груза, м/мин
|
0,1-10
|
0,1-10
|
0,1-10
|
0,1-10
|
0,1-10
|
0,1-10
|
0,1-10
|
|
Скорость передвижения крана, км/ч*
|
50
|
50
|
50
|
50
|
50
|
50
|
50
|
|
Частота вращения поворотной части, мин
|
0,1-1,95
|
0,1-1,95
|
0,1-1,95
|
0,1-1,95
|
0,1-1,95
|
0,1-1,95
|
0,1-1,95
|
|
Задний габарит, м
|
3,59
|
3,59
|
3,59
|
3,59
|
3,59
|
3,59
|
3,59
|
|
Марка базового автомобиля:
|
|
|
шасси
|
КрАЗ-250
|
|
дополнительной оси
|
МАЗ-5335
|
|
Мощность двигателя шасси автомобиля, кВт
|
177
|
177
|
177
|
177
|
177
|
177
|
177
|
|
Колея колес, м:
|
|
|
|
|
|
|
|
|
передних
|
13,5
|
13,5
|
13,5
|
13,5
|
13,5
|
13,5
|
13,5
|
|
задних
|
1,95
|
1,95
|
1,95
|
1,95
|
1,95
|
1,95
|
1,95
|
|
Расстояние между выносными опорами, м:
|
1,92
|
1,92
|
1,92
|
1,92
|
1,92
|
1,92
|
1,92
|
|
вдоль продольной оси
|
4
|
4
|
4
|
4
|
4
|
4
|
4
|
|
поперек продольной оси
|
5,9
|
5,9
|
5,9
|
5,9
|
5,9
|
5,9
|
5,9
|
|
Габарит, м:
|
|
|
|
|
|
|
|
|
длина
|
13,84
|
13,84
|
13,84
|
13,84
|
13,84
|
13,84
|
13,84
|
|
ширина
|
2,5
|
2,5
|
2,5
|
2,5
|
2,5
|
2,5
|
2,5
|
|
высота
|
3,8
|
3,8
|
3,8
|
3,8
|
3,8
|
3,8
|
3,8
|
|
Нагрузка на ось, кН:
|
|
|
|
|
|
|
|
|
переднюю
|
5,2
|
5,2
|
5,2
|
5,2
|
5,2
|
5,2
|
5,2
|
|
заднюю
|
2х11,5
|
2х11,5
|
2х11,5
|
2х11,5
|
2х11,5
|
2х11,5
|
2х11,5
|
|
Масса крана в транспортном положении, т
|
33
|
33
|
33
|
33
|
33
|
33
|
33
|
________________
* На грунтовых дорогах, уклонах, скользком дорожном покрытии на поворотах и при ограниченной видимости скорость не должна превышать 30 км/ч.
Таблица грузоподъемности автокрана МКАТ-40
|
Вылет от оси вращения, м
|
Длина стрелы, м
|
|
|
11
|
15
|
19
|
27
|
35
|
|
3
|
40
|
24
|
|
|
|
|
3,5
|
40
|
24
|
19
|
|
|
|
4
|
35
|
24
|
19
|
|
|
|
4,5
|
31
|
24
|
19
|
13
|
|
|
5
|
28
|
23
|
19
|
13
|
|
|
5,5
|
24
|
21
|
19
|
13
|
|
|
6
|
20
|
20
|
18
|
13
|
|
|
6,5
|
17
|
17
|
16
|
13
|
8
|
|
7
|
15
|
15
|
15
|
13
|
8
|
|
7,5
|
13,3
|
13
|
13
|
11,7
|
8
|
|
8
|
12
|
11,6
|
11,6
|
11,5
|
8
|
|
9
|
9,3
|
9,3
|
9,3
|
10,1
|
8
|
|
10
|
|
7,5
|
7,5
|
8,3
|
7,5
|
|
11
|
|
6,2
|
6,2
|
6,9
|
6,6
|
|
12
|
|
5,1
|
5,1
|
5,8
|
6,2
|
|
14
|
|
|
3,6
|
4,3
|
4,6
|
|
16
|
|
|
2,6
|
3,2
|
3,5
|
|
18
|
|
|
|
2,5
|
2,8
|
|
20
|
|
|
|
1,9
|
2,2
|
|
22
|
|
|
|
1,4
|
1,7
|
|
24
|
|
|
|
|
1,3
|
|
