ПОЛНАЯ КОМПЛЕКТАЦИЯ
Автомобильный кран МКАТ-20.03, грузоподъемностью 20 т, смонтирован на шасси УРАЛ 4320. Привод механизма крана - гидравлический от насосов, приводимых в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций. Стрела телескопическая трехсекционная. Выдвижение секции гидроцилиндром. Для увеличения подстрелового пространства, по особому заказу, поставляется легкий решетчатый удлинитель стрелы (гусек).
Микропроцессорный ограничитель грузоподъемности с цифровой индикацией информации позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, показывает фактическую величину груза на крюке, а так же автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях (координатная защита) или в зоне линий электропередач (МЗОН).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНОВОЙ УСТАНОВКИ
Грузоподъемность, т - 20
Грузовой момент, тм - 64
Вылет, м - 2,5-19,0
Высота подъема крюка, м:
на основной стреле - 10,5-21,8
на стреле с гуськом - 27
Длина стрелы, м - 9,7-21,7
Длина гуська, м - 6
Скорость подъема (опускания) номинального груза, м/мин:
Оснавная стрела - 6,5
Стрела с гуськом - 26
Максимальная скорость подъема (опускания) пустого крюка и грузов до 4,5 т, м/мин - 13,7
Скорость посадки груза, м/мин - 0,3
Частота вращения, мин (-1) - 0,3...1,75
Скорость передвижения, км/ч - 60
Габаритные размеры в транспортном положении, мм:
длина - 12000
ширина - 2500
высота - 3650
Полная масса с основной стрелой, т - 21,52
Распределение нагрузки на дорогу, тс:
через шины передних колес - 5,3
через шины колес тележки - 16,22
Радиус поворота, м - 12,3
Базовое шасси Урал 4320-1958-40
Колесная формула - 6х6
Весовые параметры и нагрузки
Снаряженная масса шасси, кг - 8400
Масса размещаемого и перевозимого груза, кг - 12000
Полная масса буксируемого прицепа, кг - 11500
Распределение нагрузки:
снаряженного автомобиля
передняя ось, кг - 3865
задняя тележка, кг - 4535
автомобиля полной массы
передняя ось, кг - 5300
задняя тележка, кг - 16000
Двигатель
Модель - ЯМЗ-236НЕ2
Тип - дизель с турбонадувом
Номинальная мощность, кВт (л.с.) - 169(230)
Характеристика автомобиля при полной массе:
Максимальная скорость км/ч - 80
Преодолеваемый подъем, % - 27
Внешний габаритный радиус поворота, м - 14
Система питания
Емкость топливных баков, л - 300
Ведущие мосты
Передаточное число - 7,32
Шины
Модель - ИД-П284
Размер - 1200х500-508

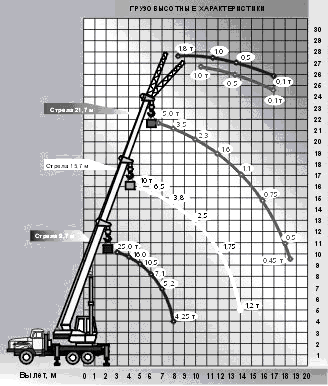

Грузовысотные характеристики
|
