Кран грузоподъемностью 10 т смонтирован на шасси автомобиля МАЗ-5334, оснащен телескопической стрелой длиной 8,3 м, которая при выдвижении головной секции удлиняется до 14,3 м, и гуськом 6 м. Выдвижение головной секции стрелы производится гидроцилиндром, управляемым распределителем из кабины машиниста.

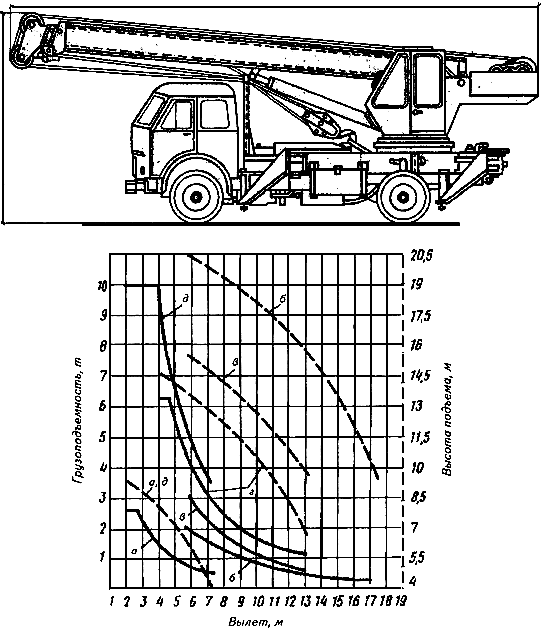

Рис.1. Автомобильный кран МКАС-10 и его грузовысотная характеристика:
а- для стрелы 8,3 м без выносных опор; б- для стрелы 14,3 м с гуськом 6 м;
в- для стрелы 8,3 м с гуськом 6 м; г- для стрелы 14,3 м; д- для стрелы 8,3 м на выносных опорах
Кран имеет гидравлический привод, но может работать от внешней сети переменного тока напряжением 380 В. На кране установлен электронный ограничитель грузового момента с указателем степени загрузки, защищающий машину от перегрузки при любой длине стрелы без перенастройки.
Техническая характеристика крана МКАС-10
|
Показатель
|
МКАС-10
|
|
Длина стрелы, м
|
8,3
|
14,3
|
14,3 и гусек 6
|
|
Вылет, м:
|
|
|
|
|
наименьший
|
2
|
4
|
5,8
|
|
наибольший
|
7
|
13
|
17
|
|
Грузоподъемность, т, при вылете:
|
|
|
|
|
наименьшем
|
10
2,5
|
6,3
|
2
|
|
наибольшем
|
0,6
|
1,2
|
0,3
|
|
при передвижении с грузом
|
2
|
-
|
-
|
|
Высота подъема, м:
|
|
|
|
|
при наименьшем вылете
|
9
|
14,5
|
20,5
|
|
при наибольшем вылете
|
4
|
5,7
|
7,5
|
|
Скорость подъема-опускания груза, м/мин
|
0,16-20
|
0,16-20
|
0,16-20
|
|
Скорость передвижения крана, км/ч:
|
|
|
|
|
рабочая
|
5
|
-
|
-
|
|
транспортная
|
50
|
50
|
40
|
|
Частота вращения поворотной части, мин
|
0,1-1,6
|
0,1-1,6
|
0,1-1,6
|
|
Задний габарит, м
|
2,5
|
2,5
|
2,5
|
|
Марка базового автомобиля
|
МАЗ-5334
|
|
Мощность силовой установки шасси автомобиля, кВт
|
132,5
|
|
Расход топлива, л/ч
|
9
|
|
Колея колес, м:
|
|
|
|
|
передних
|
1,87
|
1,87
|
1,87
|
|
задних
|
1,86
|
1,86
|
1,86
|
|
Расстояние между выносными опорами, м:
|
|
|
|
|
вдоль продольной оси
|
3,85
|
3,85
|
3,85
|
|
поперек продольной оси
|
4,3
|
4,3
|
4,3
|
|
Габариты, м:
|
|
|
|
|
длина
|
9,95
|
9,95
|
9,95
|
|
ширина
|
2,5
|
2,5
|
2,5
|
|
высота
|
3,8
|
3,8
|
3,8
|
|
Нагрузка на ось, кН:
|
|
|
|
|
переднюю
|
46,5
|
46,9
|
47,2
|
|
заднюю
|
98
|
98,9
|
99,1
|
|
Масса крана в транспортном положении, т
|
14,45
|
14,58
|
14,63
|
|
