 Автомобильный кран КС-55716 (рис.1) грузоподъемностью 25 т с трехсекционной телескопической стрелой смонтирован на шасси Урал-4320-1958-30 с колесной формулой 6х6. Грузовая и высотная характеристики крана приведены на рис.10.4. На кране КС-55716 одинаковый с другими гидравлическими автомобильными кранами состав несущих частей, сборочных единиц, рабочих механизмов и их приводов, выполняемых и совмещаемых рабочих движений (операций). На телескопическую трехсекционную стрелу длиной 9,5...21,5 м может быть установлен неуправляемый гусек (удлинитель) длиной 7,15 м.





АВТОМОБИЛЬНЫЕ КРАНЫ КС-55716, -5579.3, -55715

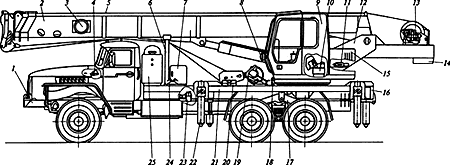

Рис.1. Общий вид крана КС-55716:

1 - шасси; 2 - стрела; 3 - датчик длины стрелы; 4 - устройство для управления топливоподачей двигателя шасси; 5 - грузовой канат; 6 - стойка стрелы;

 7 - инструментальный ящик; 8 - гидроцилиндр подъема стрелы; 9 - кабина машиниста; 10 - механизм поворота; 11 - гидрораспределитель; 12 - поворотная рама; 13 - грузовая лебедка; 14 - противовес; 15 - защитный кожух; 16 - поперечная балка; 17 - стабилизатор; 18 - фиксатор; 19 - крюковая обойма; 20 - инвентарная подкладка; 21 - неповоротная рама; 22 - гидроцилиндр вывешивания крана; 23 - привод насосов; 24 - подпятник;

25 - бак для хранения рабочей жидкости (гидробак)



АВТОМОБИЛЬНЫЕ КРАНЫ КС-55716, -5579.3, -55715

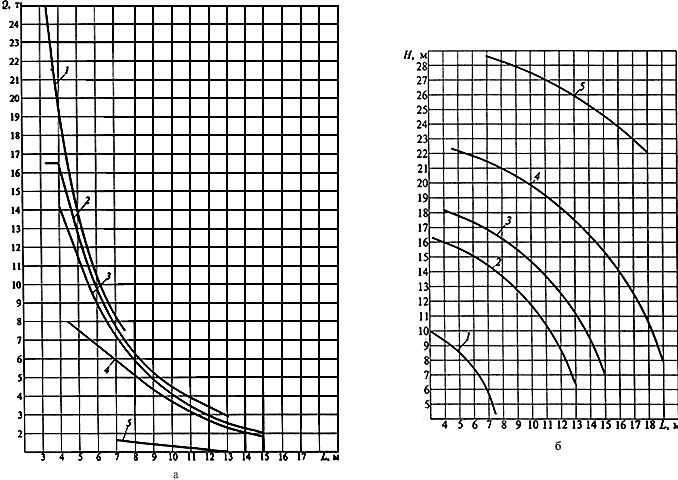

Рис.2. Грузовая (а) и высотная (б) характеристики крана КС-55716 в зависимости от положения и длины стрелы:

1 - втянутая 9,5 м; 2, 3 - выдвинутая до 15,5 и 17,5 м соответственно; 4 - полностью выдвинутая до 21,5 м; 5 - 21,5 м с гуськом 7,15 м



 К приборам и устройствам безопасности относятся ограничитель (нагрузки) крана ОНК-140, концевые выключатели (ограничители подъема крюка, сматывания каната) и креномеры.



 Система ОНК состоит из следующих составных элементов и частей (рис.3): блок 4 обработки данных (БОД), блок 5 выходных реле, датчик 7 угла наклона стрелы, датчик 6 угла поворота, датчик 1 длины стрелы, преобразователь 3 давления в поршневой полости, преобразователь 2 давления в штоковой полости, устройство звуковой сигнализации и кабельной сети. В процессе работы БОД 4 непрерывно воспринимает информацию от датчиков длины 1 и угла наклона 7 стрелы, преобразователей давления 2, 3, датчика 6 угла поворота (азимута), концевых выключателей и датчиков состояния органов управления и производит вычисления загрузки крана, вылета, высоты подъема оголовка. Поступающая информация анализируется, и БОД формирует сигналы предупреждения и отключения крана в случае превышения параметров, способствующих опасности аварии. Датчик 1 длины стрелы фланцем неподвижной части закреплен на первой секции стрелы, а конец его измерительного приводного тросика закреплен на оголовке четвертой секции стрелы. Датчик 7 угла наклона стрелы закреплен на боковой поверхности первой секции стрелы со стороны кабины радиальными пазами вниз. Датчик 6 угла поворота поворотной рамы установлен на токосъемнике крана так, что зубчатое колесо установлено жестко на неподвижной оси.





АВТОМОБИЛЬНЫЕ КРАНЫ КС-55716, -5579.3, -55715

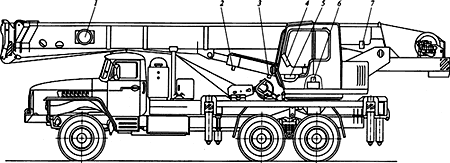

Рис.3. Места установки элементов ограничителя ОНК-140 на поворотной части крана КС-55716:

1 - датчик длины стрелы; 2 - преобразователь давления в штоковой полости гидроцилиндра подъема стрелы; 3 - преобразователь давления в поршневой полости; 4 - блок обработки данных; 5 - блок выходных реле; 6 - датчик угла поворота; 7 - датчик угла наклона стрелы



 Автомобильный кран КС-5579.3 грузоподъемностью 25 т с трехсекционной телескопической стрелой смонтирован на шасси Урал-4320 (колесная формула 6х6). Стрела крана длиной 9 м выдвигается до 22,8 м; высота подъема достигает 23 м, максимальный вылет составляет 21 м; увеличенная скорость посадки 0,4 м/мин; масса крана 22 т. По исполнению крановой установки и применяемым сборочным единицам кран КС-5575.3 унифицирован с автомобильным краном КС-5579.2. Кран оборудован гидроопорами с выдвижными опорными балками, позволяющими выполнять крановые операции с полным и неполным опорным контуром.



 Автомобильный кран КС-55715 грузоподъемностью 30 т с трехсекционной телескопической стрелой длиной 9,7...21,7 м смонтирован на трехосном шасси КамАЗ-53229 (колесная формула 6х4). Сменным рабочим оборудованием является решетчатый гусек длиной 9 м, закрепляемый на оголовке выдвинутой стрелы. Привод крановой установки - гидравлический от двух аксиально-поршневых гидронасосов, которые соединены с коробкой дополнительного отбора мощности ходового устройства. Непосредственно отбор мощности производится от двигателя шасси через коробку передач. Все механизмы крана имеют индивидуальный привод с отдельным управлением от гидромоторов и гидроцилиндров. Нижняя неповоротная несущая система (ходовое устройство) оборудована дополнительной рамой прямоугольного коробчатого сечения с гидравлическими опорными балками. Лебедки механизмов подъема и поворота - планетарного типа. Безопасную работу крана обеспечивает комплекс приборов и устройств, заимствованных у крана КС-55713-4. Имеется микропроцессорный ограничитель нагрузки с цифровой индикацией параметров на дисплее в кабине машиниста.



 Система телескопирования стрелы включает в себя два гидроцилиндра выдвижения, благодаря чему обеспечивается независимость управления выдвижением (втягиванием) каждой из двух подвижных секций. Предусмотрена возможность телескопирования стрелы с грузом на крюке.



 По составным частям и сборочным единицам, электрической и гидравлической схемам, приборам и устройствам безопасности, системе управления кран КС-55715 унифицирован с базовой моделью крана КС-55713-4.



 Автомобильный кран грузоподъемностью 30 т, установленный на шасси МАЗ-630003, имеет индекс КС-55715-5.
