Кран КС-4574 грузоподъемностью 16 т смонтирован на шасси автомобиля КамАЗ-53213, оснащен трехсекционной телескопической стрелой 9,7 м, которая при выдвижении секций удлиняется до 21,7 м. Среднюю секцию, выдвинутую для увеличения длины стрелы до 11,7 м, фиксируют механизмом блокировки рабочего оборудования.

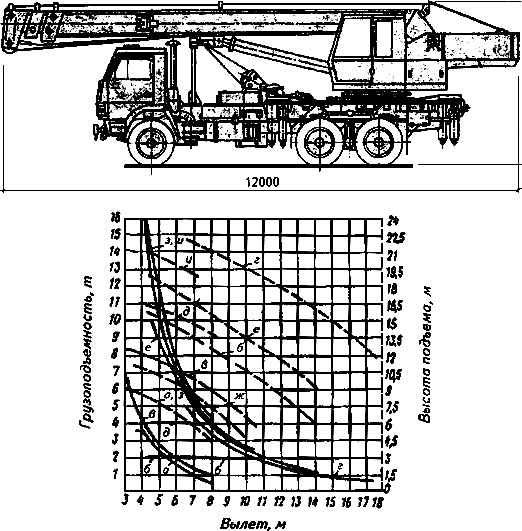

Рис.1. Автомобильный кран КС-4574 и его грузовая характеристика:
для стрелы 12,7 м при вдвинутых опорах (а); для выдвижения стрелы с 14,7 м до 21,7 м с грузом (б); для стрелы 9,7 м (в); для стрелы 21,7 м (г); при выдвижении стрелы с 9,7 м до 14,7 м с грузом (д); для стрелы 15,7 м (е) и 11,7 м (ж); для стрелы 9,7 м на выносных опорах (з); для стрелы 19,7 м (и)
Привод крана гидравлический от двух насосов, работающих от коробки отбора мощности с двумя выходными валами. От первого насоса работают гидроцилиндры выносных опор, стабилизатора, выдвижения балок выносных опор, а также гидромотор вращения поворотной платформы и гидроцилиндры выдвижения секций телескопической стрелы. Второй насос приводит в действие механизмы на поворотной платформе, где расположены грузовая лебедка, гидроцилиндр подъема стрелы и устройство привода кондиционера.
На кране предусмотрено выполнение рабочих операций и движения, блокирование подвески задних мостов, выдвижение и вывешивание выносных опор, подъем и опускание телескопической стрелы, вращение поворотной платформы, подъем и опускание груза, выдвижение и вдвижение средней и головной секций стрелы. Возможно совмещение ряда рабочих движений: подъем (опускание) груза с подъемом (опусканием) стрелы, подъем (опускание) груза с вращением поворотной платформы, выдвижение секций стрелы с ее подъемом (опусканием). При выполнении рабочих движений необходимо исключать перегрузку гидрооборудования с разрывом трубопроводов и корпусов гидроаппаратуры, дли чего рукоятки управления из одного положения в другое перемещают плавно с обязательной выдержкой их в нейтральном положении.
Кран оборудован выдвижными гидравлическими опорами, установка которых производится в полностью выдвинутом и вдвинутом положениях.
На кране установлена одноместная кабина машиниста с регулируемым сиденьем, открывающимся верхним окном, стеклоочистителем, системой отопления и обдува стекол, кондиционером, вентилятором и противосолнечным козырьком. Предусмотрены предохранительные устройства: ограничитель подъема крюка грузовой лебедки, ограничитель сматывания каната, ограничитель грузоподъемности, сигнализатор опасного напряжения, указатели угла наклона крана.
Техническая характеристика крана КС-4574
|
Показатель
|
КС-4574
|
|
Длина стрелы, м
|
9,7
|
9,7*
|
11,7**
|
15,7
|
21,7
|
|
Вылет, м:
|
|
|
|
|
|
|
наименьший
|
2,9-3,9
|
3,5
|
2,9
|
4-4,2
|
6,5
|
|
наибольший
|
8
|
8
|
10
|
14
|
18,5
|
|
Грузоподъемность, т, при вылете:
|
|
|
|
|
|
|
наименьшем
|
20
|
3,5
|
16
|
10
|
5
|
|
наибольшем
|
4,2
|
0,5
|
2,9
|
1,2
|
0,6
|
|
Высота подъема, м:
|
|
|
|
|
|
|
при минимальном вылете
|
10,5
|
10,5
|
12,5
|
16
|
21,9
|
|
при наибольшем вылете
|
4
|
4
|
4
|
5
|
10
|
|
Скорость подъема-опускания груза, м/мин
|
0,3-12
|
0,3-12
|
0,3-24
|
0,3-24
|
0,3-24
|
|
Скорость передвижения крана, км/ч
|
50
|
50
|
50
|
50
|
50
|
|
Частота вращения поворотной части, мин
|
0,3-2,2
|
0,3-2,2
|
0,3-2,2
|
0,3-2,2
|
03-2,2
|
|
Задний габарит, м
|
3,4
|
3,4
|
3,4
|
3,4
|
3,4
|
|
Марка базового автомобиля
|
КамАЗ-53213
|
|
Мощность двигателя шасси автомобиля, кВт
|
156
|
156
|
156
|
156
|
156
|
|
Расход топлива, л/ч
|
9
|
9
|
9
|
9
|
9
|
|
Колея колес, м:
|
|
|
|
|
|
|
передних
|
2,026
|
2,026
|
2,026
|
2,026
|
2,026
|
|
задних
|
1,856
|
1,856
|
1,856
|
1,856
|
1,856
|
|
Расстояние между выносными опорами, м:
|
|
|
|
|
|
|
вдоль продольной оси
|
4,8
|
4,8
|
4,8
|
4,8
|
4,8
|
|
поперек продольной оси
|
4,8
|
4,8
|
4,8
|
4,8
|
4,8
|
|
Габариты в транспортном положении, м:
|
|
|
|
|
|
|
длина
|
12
|
12
|
12
|
12
|
12
|
|
ширина
|
2,5
|
2,5
|
2,5
|
2,5
|
2,5
|
|
высота
|
3,55
|
3,55
|
3,55
|
3,55
|
3,55
|
|
Нагрузка на ось, кН:
|
|
|
|
|
|
|
переднюю
|
46,5
|
46,5
|
46,5
|
46,5
|
46,5
|
|
заднюю
|
2х82,45
|
2х82,45
|
2х82,45
|
2х82,45
|
2х82,45
|
|
Масса крана в транспортном положении, т
|
24,5
|
21,14
|
21,14
|
21,14
|
21,14
|
