Автомобильный кран кс-45717

 Автомобильный кран КС-45717 (рис.1) грузоподъемностью 22 т с трехсекционной телескопической стрелой 3 смонтирован на трехосном шасси 4 Урал-5557 со всеми ведущими и управляемыми колесами (6х6). На телескопическую стрелу может быть установлен неуправляемый гусек длиной 7 м, являющийся сменным рабочим оборудованием. Грузовая и высотная характеристики крана приведены на рис.2.





АВТОМОБИЛЬНЫЙ КРАН КС-45717

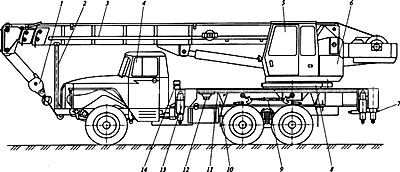

Рис.1. Общий вид крана КС-45717:

1 - крюковая подвеска; 2 - стойка стрелы; 3 - стрела; 4 - шасси автомобиля; 5 - кабина машиниста (крановщика); 6 - поворотная рама; 7 - нижний гидрораспределитель; 8 - поворотная опора; 9 - механизм блокировки подвески среднего и заднего мостов шасси; 10 - нижняя опорная рама; 11 - облицовка; 12 - подпятник; 13 - выносная опора; 14 - ручной насос



АВТОМОБИЛЬНЫЙ КРАН КС-45717

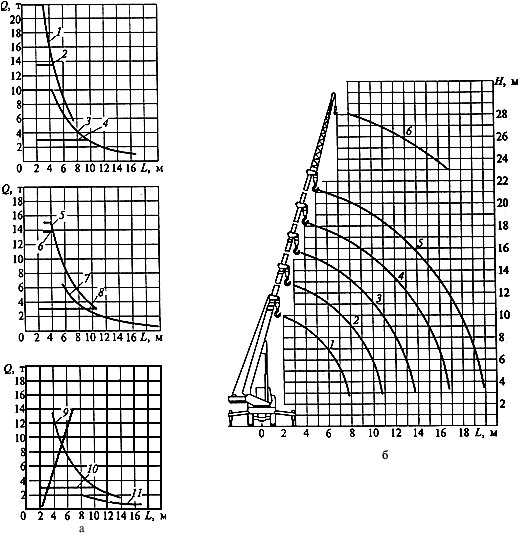

Рис.2. Характеристики крана КС-45717 в зависимости от длины стрелы:



а - грузовая: 1 - 9 м, АВТОМОБИЛЬНЫЙ КРАН КС-457177; 2 - 9 м, АВТОМОБИЛЬНЫЙ КРАН КС-457175; 3 - 18 м, АВТОМОБИЛЬНЫЙ КРАН КС-457175; 7; 4 - 9; 18 м, АВТОМОБИЛЬНЫЙ КРАН КС-457175; 7; 5 - 12 м, АВТОМОБИЛЬНЫЙ КРАН КС-457177; 6 - 12 м, АВТОМОБИЛЬНЫЙ КРАН КС-457175; 7 - 21 м, АВТОМОБИЛЬНЫЙ КРАН КС-457175; 7; 8 - 9...21 м, АВТОМОБИЛЬНЫЙ КРАН КС-457175; 7; 9 - 15 м, АВТОМОБИЛЬНЫЙ КРАН КС-457175; 7; 10 - 9...15 м, АВТОМОБИЛЬНЫЙ КРАН КС-457175; 7; 11 - 21 м с гуськом 7 м, АВТОМОБИЛЬНЫЙ КРАН КС-457171; АВТОМОБИЛЬНЫЙ КРАН КС-45717- кратность полиспаста; б - высотная: 1 - 9 м; 2 - 12 м; 3 - 15 м; 4 - 18 м; 5 - 21 м; 6 - 28 м



 Гидравлическая схема крана КС-45717 открытого типа работает на типовом гидрооборудовании, применяемом в гидроприводе автомобильных кранов, например на кране КС-3574. Пиковые давления, возникающие при резком изменении скорости поворота и остановке поворотной рамы, гасятся предохранительным клапаном клапанного блока; это обеспечивается перепусканием части потока рабочей жидкости из напорной линии в сливную магистраль при превышении допустимого давления рабочей жидкости в напорной линии.



 Исполнение крана КС-45717, смонтированного на шасси КамАЗ-53213, имеет индекс КС-45717К. Грузовые характеристики и устройства крановой установки кранов КС-45717 и -45717К отличий не имеют.
