Кран КС-4571-1грузоподъемностью 16 т смонтирован на шасси автомобиля КРАЗ-250 (КС-4571 на шасси КРАЗ-257К), оснащен трехсекционной телескопической стрелой длиной 9,75 м, которая при выдвижении секций удлиняется до 21,75 м, и гуськом 6 м.

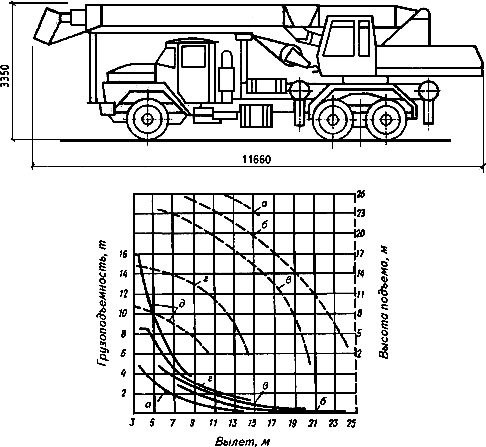

Рис.1. Автомобильный кран КС-4571-1 и его грузовысотные характеристики:
для стрелы 21,75 м с гуськом 6 м под углом к оси стрелы 126° (а) и 180° (б);
для стрелы 21,75 м (в); для стрел 15,75 м (г) и 9,75 м (д)
Привод крана гидравлический от двух насосов, работающих от редуктора, соединенного с коробкой отбора мощности карданным валом. От первого насоса работают механизмы на ходовом устройстве, два гидроцилиндра подъема стрелы, а также гидромотор вращения поворотной платформы. Второй насос приводит в действие механизмы подъема груза, выдвижение секций стрелы. Возможно совмещение следующих рабочих движений: подъем (опускание) груза с подъемом (опусканием) стрелы, подъем (опускание) груза с вращением поворотной платформы, выдвижение (вдвижение) секций стрелы с ее подъемом (опусканием), выдвижением (вдвижением) секций стрелы с подъемом (опусканием) груза. Система выдвижения секций телескопической стрелы канатная и с применением гидроцилиндра. Перемещение средней секции относительно корневой части стрелы обеспечивается гидроцилиндром, выдвижение (вдвижение) головной секции происходит канатами. Система устроена так, что при выдвижении (вдвижении) гидроцилиндром средней секции одновременно перемещается канатами головная секция. Перемещение секций стрелы производится, когда кран установлен на выносные опоры. Регулирование скоростей рабочих движений производится распределителями в кабине машиниста и изменением топливоподачи силой установки шасси. С помощью секции распределителя, производящей совмещение потоков рабочей жидкости обоих насосов, предусмотрено увеличение скорости подъема (опускания) крюка без груза.
Кран оборудован гидравлическими выносными опорами, но может работать и без них. На кране применен рычажный стабилизатор задних мостов шасси. В кабине машиниста предусмотрен отопитель.
Технические характеристики кранаКС-4571-1
|
Показатель
|
КС-4571-1
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
Длина стрелы, м
|
9,75
|
15,75
|
21,75
|
21,75 и гусек 6 при его наклоне к оси стрелы
180° 150°
|
|
Вылет, м:
|
|
|
|
|
|
|
наименьший
|
3,8
|
4,3
|
6,2
|
8,2
|
10,8
|
|
наибольший
|
8,45
|
14,5
|
20,45
|
24
|
24
|
|
Грузоподъемность, т, при вылете:
|
|
|
|
|
|
|
наименьшем
|
16
|
8,5
|
5
|
2,5
|
1,5
|
|
наибольшем
|
3,75
|
1,1
|
0,3
|
0,075
|
0,075
|
|
Высота подъема, м:
|
|
|
|
|
|
|
при минимальном вылете
|
10
|
16,25
|
21,95
|
27
|
25,1
|
|
при наибольшем вылете
|
1,98
|
2,8
|
2,8
|
12,2
|
10,7
|
|
Скорость подъема-опускания груза, м/мин
|
0,2-8,4
|
0,2-8,4
|
0,2-8,4
|
0,2-8,4
|
0,2-8,4
|
|
Скорость передвижения крана, км/ч
|
|
|
|
|
|
|
рабочая
|
5
|
5
|
5
|
5
|
5
|
|
транспортная
|
70
|
70
|
70
|
70
|
70
|
|
Частота вращения поворотной части, мин
|
0,1-1,3
|
0,1-1,3
|
0,1-1,3
|
0,1-1,3
|
0,1-1,3
|
|
Задний габарит, м
|
2,94
|
2,94
|
2,95
|
2,94
|
2,94
|
|
Марка базового автомобиля
|
КрАЗ-250
|
|
Мощность силовой установки шасси автомобиля, кВт
|
176
|
176
|
176
|
176
|
176
|
|
Расход топлива, л/ч
|
9,5
|
9,5
|
9,5
|
9,5
|
9,5
|
|
Колея колес, м:
|
|
|
|
|
|
|
передних
|
1,95
|
1,95
|
1,95
|
1,95
|
1,95
|
|
задних
|
1,92
|
1,92
|
1,92
|
1,92
|
1,92
|
|
Расстояние между выносными опорами, м:
|
|
|
|
|
|
|
вдоль продольной оси
|
3,37
|
3,37
|
3,37
|
3,37
|
3,37
|
|
поперек продольной оси
|
3,86
|
3,86
|
3,86
|
3,86
|
3,86
|
|
Габариты, м:
|
|
|
|
|
|
|
длина
|
11,66
|
11,66
|
11,66
|
11,66
|
11,66
|
|
ширина
|
2,5
|
2,5
|
2,5
|
2,5
|
2,5
|
|
высота
|
3,7
|
3,7
|
3,7
|
3,7
|
3,7
|
|
Нагрузка на ось, кН:
|
|
|
|
|
|
|
переднюю
|
60
|
60
|
60
|
60
|
60
|
|
заднюю
|
2х90
|
2х90
|
2х90
|
2х94
|
2х94
|
|
Масса крана в транспортном положении, т
|
24
|
24
|
24
|
24,75
|
24,75
|
|
