Кран КС-4562 грузоподъемностью 20 т смонтирован на шасси автомобиля КрАЗ-250, оснащен выдвижной коробчатой стрелой 8,13 м, которая может удлиняться до 14 м. Кран может быть укомплектован решетчатой стрелой 10 м и пятью вставками длиной 4 м каждая, благодаря чему 10-метровая стрела удлиняется до 14-30 м. Стрелы длиной 18-30 м оборудуются гуськом 5 м и вспомогательным крюком.

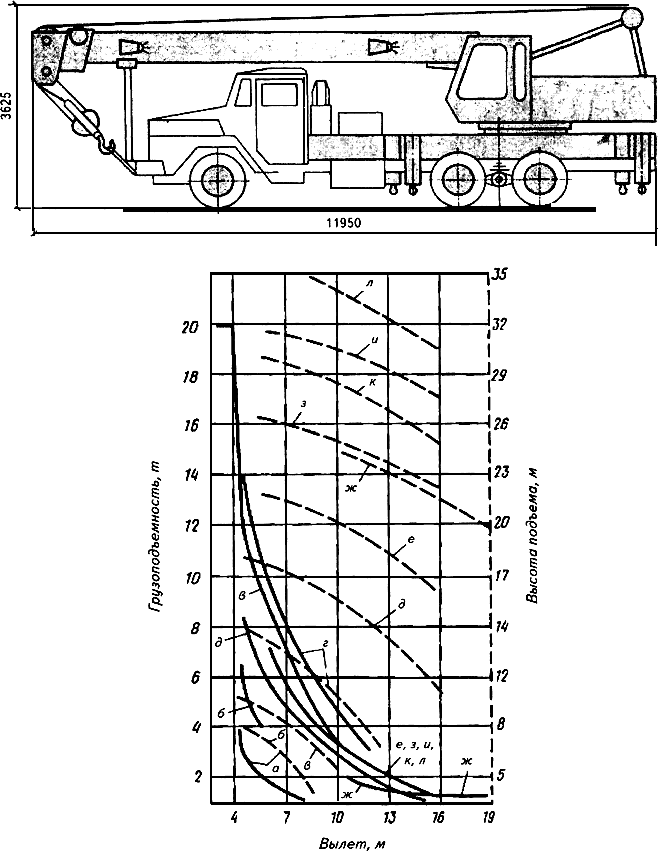

Рис.. Автомобильный кран КС-4562 и его грузовысотные характеристики:
для стрелы 8,13 м без выносных опор (а); и на выносных опорах (б); для стрелы 10 м на выносных опорах (в); для стрелы 14 м на выносных опорах (г); для стрелы 18 м (д) и 22 м (е); для стрелы 22 м с гуськом 5 м (ж); для стрелы 20 м (з); для стрелы 26 м с гуськом 5 м (и); для стрелы 30 м (к); для стрелы 30 м с гуськом 5 м (л)
Выдвижная стрела коробчатого сечения состоит из двух секций, выдвигается (вдвигается) механизированно полиспастом механизма главного подъема.
Тип привода и схема управления рабочими движениями аналогичны предусмотренным в кране КС-4561А.
Электродвигатели рабочих механизмов крана питаются переменным током напряжением 380 В от генератора ЕСС5-91-ЧУ2, установленного на площадке дополнительной рамы ходового устройства. Предусмотрено питание привода от внешней сети путем подключения силового кабеля к штепсельному разъему силового шкафа, расположенного над левым топливным баком шасси.
Минимальные скорости рабочих движений достигаются тормозами и динамическим торможением механизмов.
Технические характеристики крана КС-4562 грузоподъемностью 20 т
|
Длина стрелы, м
|
8,13 (опоры вдвинуты)
|
10
|
14
|
18
|
22
|
22 и гусек
5
|
26
|
26 и гусек
5
|
30
|
30 и гусек
5
|
|
Вылет, м;
|
|
|
|
|
|
|
|
|
|
|
|
наименьший
|
4
|
3,5
|
4,6
|
5
|
6,2
|
10,2
|
6,7
|
10,5
|
8
|
11
|
|
наибольший
|
8
|
10
|
12
|
16
|
18,5
|
19
|
19
|
20
|
25
|
25
|
|
Грузоподъемность, т, при вылете:
|
|
|
|
|
|
|
|
|
|
|
|
наименьшем
|
6,5/4
|
20
|
14
|
9,1
|
7,4
|
2,1
|
6,5
|
2
|
4
|
1,5
|
|
наибольшем
|
1,8/1
|
3
|
3
|
1,85
|
1,6
|
1,28
|
1,35
|
0,9
|
0,5
|
0,5
|
|
с грузом при передвижении
|
4
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
Высота подъема, м:
|
|
|
|
|
|
|
|
|
|
|
|
при минимальном вылете
|
8
|
10,3
|
14,1
|
18,5
|
22,2
|
25,4
|
26,2
|
30,6
|
33,47
|
33,47
|
|
при наибольшем вылете
|
4,6
|
4,8
|
9
|
10,3
|
14,8
|
20,4
|
20,1
|
24
|
22,5
|
22,5
|
|
Скорость подъема-опускания груза, м/мин
|
0,035-12
|
0,035-12
|
0,035-12
|
1,5-18
|
1,5-18
|
1,5-18
|
1,5-18
|
1,5-18
|
1,5-18
|
1,5-18
|
|
Скорость передвижения крана, км/ч:
|
|
|
|
|
|
|
|
|
|
|
|
рабочая
|
5
|
5
|
5
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
транспортная
|
75
|
75
|
75
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
Частота вращения поворотной части, мин
|
0,3-1,5
|
|
Задний габарит, м
|
2,8
|
|
Марка базового автомобиля
|
КрАЗ-260
|
|
Мощность силовой установки шасси автомобиля, кВт
|
176
|
|
Расход топлива, л/ч
|
9,5
|
|
Колея колес, м:
|
|
|
передних
|
1,95
|
|
задних
|
1,92
|
|
Расстояние между выносными опорами, м:
|
|
|
вдоль продольной оси
|
3,4
|
|
поперек продольной оси
|
4,4
|
|
Габариты, м: длина х ширина х высота
|
12х2,5х3,8
|
|
Нагрузка на ось, кН:
|
|
|
|
|
|
|
|
|
|
|
|
переднюю
|
59,3
|
59,3
|
59,4
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
заднюю
|
2х96,1
|
2х96,1
|
2х94,4
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Примечание. В числителе даны значения на выносных опорах, в знаменателе - без выносных опор.
|
