Автомобильный кран кс-3574

 Автомобильный кран КС-3574 (рис.1) грузоподъемностью 14 т с двухсекционной телескопической стрелой 2 и выдвинутыми выносными опорами 14 смонтирован на шасси Урал-5557* повышенной проходимости (6х6). Грузовая и высотная характеристики крана приведены на рис.2. Максимальная глубина опускания крюковой подвески с грузом, равным 50% грузоподъемности, достигает 5 м.

 ________________

 * Автомобили Урал моделей 4320, 5557. Устройство и техническое обслуживание / С.А.Антонов, В.А. Трофимов, А.И.Штурюкин и др. - М.: Транспорт, 1994.





АВТОМОБИЛЬНЫЙ КРАН КС-3574

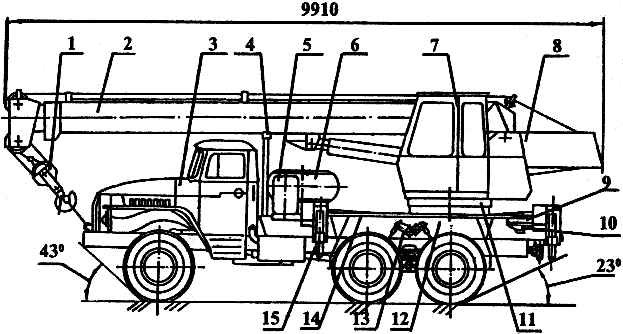

Рис.1. Автомобильный кран КС-3574:



1- крюковая подвеска; 2- стрела; 3- шасси базового автомобиля; 4- стойка стрелы; 5- гидробак; 6- запасное колесо; 7- кабина машиниста; 8- поворотная рама; 9- подкладка; 10- подпятник; 11- поворотная опора; 12- опорная рама; 13- механизм блокировки; 14- облицовка; 15- выносная опора



 Кран состоит из несущих сварных металлоконструкций, механических и гидравлических систем, которые конструктивно объединены в три взаимосвязанные составные части: неповоротное несущее и ходовое устройство, поворотная рама 8 с механизмами, стреловое оборудование 2 (см. рис.1).





АВТОМОБИЛЬНЫЙ КРАН КС-3574

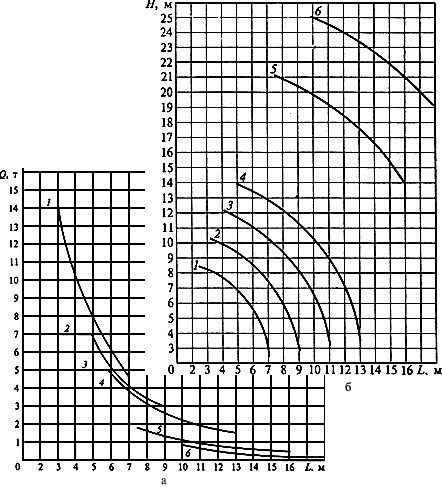

Рис.2. Грузовая (а) и высотная (б) характеристики крана КС-3574 в зависимости от длины стрелы:

1 - 8 м; 2 - 10 м; 3 - 12 м; 4 - 14 м; 5 - 14 м с гуськом 7 м; 6 - 14 м с гуськом и вставкой 4,56 м



 Крану КС-3574, грузоподъемность которого 16 т, присвоен индекс КС-35714-1.
