Автомобильный кран кс-3571

 Автомобильные краны(автокраны) смонтированы на шасси грузовых автомобилей и предназначены для выполнения относительно небольших объемов погрузочно-разгрузочных, монтажных работ, вертикального транспорта грузов и быстрого перемещения с одного объекта строительства на другой, используя транспортную скорость базового автомобиля (рис.1, 2). Эти краны полноповоротные. Однако их рабочая зона в плане составляет не более 270°, так как над кабиной водителя подъем и опускание грузов недопустимы.

 Для ограничения нагрузок на шасси и обеспечения устойчивости при работе крановой установки в конструкцию шасси введена дополнительная рама с выдвижными опорами (аутригера-Ми) домкратного типа винтовыми и с гидроприводом. Максимальная грузоподъемность автокранов, выпускаемых промышленностью на шасси грузовых автомобилей ГАЗ, ЗиЛ, МАЗ, КрАЗ составляет 4; 6,3; 10 и 16 т.

АВТОМОБИЛЬНЫЙ КРАН КС-3571

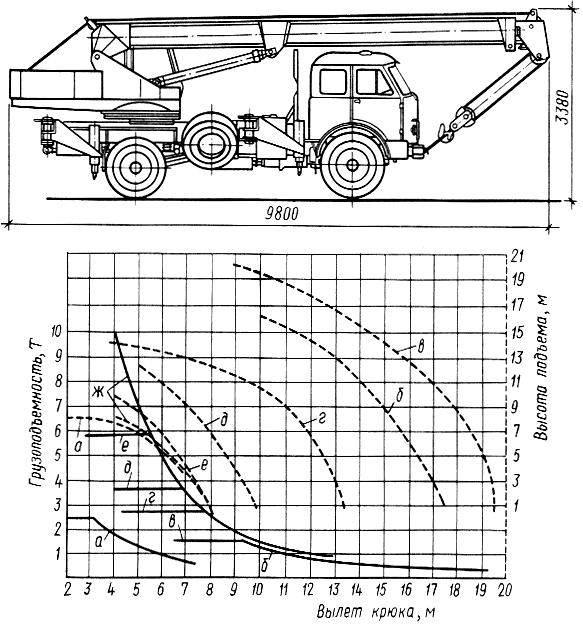

 Рис.1. Автомобильный кран КС - 3571 с жестко подвешенной телескопической стрелой и его грузовая характеристика:

 а- для стрел длиной 8 м без установки на аутригеры;

 б- для стрелы длиной 14 м с гуськом 6 м по углом к оси стрелы 126°;

 в- для стрелы длиной 14 м с гуськом 6 м по углом к оси стрелы 180°;

 г- для стрел длиной 14 м ;

 д- 12 м;

 е- 10 м;

 ж- 8 м

АВТОМОБИЛЬНЫЙ КРАН КС-3571

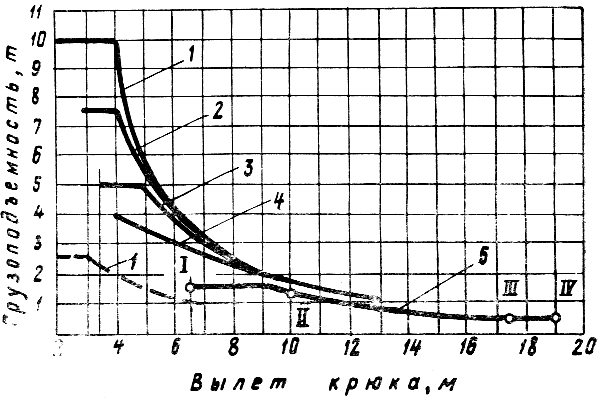

 Рис.2. Диаграммы грузовых характеристик автомобильного крана КС - 3571 с гидравлическим приводом и телескопическими стрелами грузоподъемностью 10 - 16 тс:

 1 - при стреле 8 м;

 2 - при стреле 10 м ;

 3 - при стреле 12 м;

 4 - при стреле 14 м;

 5 - при стреле 14 м с гуськом

 I,IV - угол между стрелой и гуськом АВТОМОБИЛЬНЫЙ КРАН КС-3571=180°

 II,III - АВТОМОБИЛЬНЫЙ КРАН КС-3571=126°

Материал подготовил Пронин А.В.
