Конструкция низкотемпературной отопительной панели (теплого пола)

Основа данной системы обогрева (отопления) - теплоизолированная от ограждающих конструкций низкотемпературная отопительная панель (рис.3), представляющая собой бетонную стяжку пола с залитым в неё нагревательным кабелем соответствующей мощности. Нагревом отопительной панели управляет термостат с датчиком температуры пола (для систем комфортного подогрева пола) или с датчиком температуры воздуха (для систем отопления). Наиболее распространенная схема укладки нагревательного кабеля показана на рис.2 и рис.4.

Конструкция низкотемпературной отопительной панели (теплого пола)

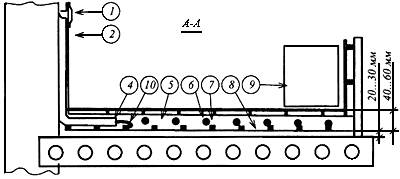

 Рис.3. Устройство низкотемпературной отопительной панели



Конструкция низкотемпературной отопительной панели (теплого пола)

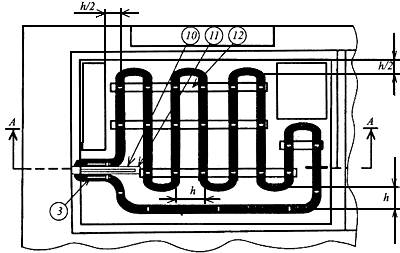

Рис.4. Схема укладки одножильного нагревательного кабеля



1 - термостат, 2 - холодные концы кабеля, 3 - SPLICE, 4 - напольное покрытие, 5 - бетонная стяжка,

6 - греющая часть кабеля, 7 - арматурная сетка, 8 - теплоизоляция, 9 - стационарная мебель,

10 - датчик температуры пола, 11 - монтажная трубка, 12 - монтажная лента

Таблица 3
