НАЗНАЧЕНИЕ

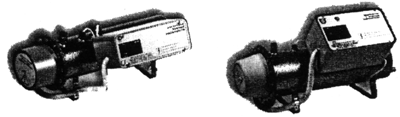

Электронагреватели проточные серии ЭПВН предназначены для горячего водоснабжения жилых, бытовых, производственных, сельскохозяйственных помещений в качестве основного или резервного источника горячей воды.
|
Номинальное рабочее давление в водонагревателе
|
0,6 МПа (6,0 атм.)
|
|
Давление срабатывания предохранительного клапана
|
0,75 МПа (7,5 атм.)
|
|
Мин. допустимое давление на входе в водонагреватель
|
0,05 МПа (0,5 атм.)
|
|
Разница температур между входом и выходом водонагревателя
|
35 °С
|
|
Температура срабатывания терморегулятора при скорости изменения температуры воды не выше 0,5 °С в минуту
|
75±2 °С
|
|
Температура срабатывания аварийного термовыключателя
|
94±2 °С
|
|
КПД прибора
|
93%
|
|
По степени защиты от поражения электрическим током
|
1 класс
|
|
Испытательное давление прибора на производстве
|
1,2 МПа (12,0 атм.)
|
|
Гарантийный срок эксплуатации прибора
|
12 месяцев
|
УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 (2) - фланцевые водонагреватели имеют одну емкость нагрева (корпус) с входным и выходным патрубками, группу безопасности (предохранительный и обратный клапаны в одном корпусе), датчик терморегулятора и аварийный термовыключатель без самовозврата.
2 (4) - фланцевые водонагреватели имеют 2 емкости нагрева, группу безопасности, 2 аварийных термовыключателя и 3 (4) рабочих датчика, обеспечивающих автоматическую регулировку мощности при изменении расхода воды.
Включение 3 (4) фланцев ступенчатое и независимое. Регулировка температуры нагрева осуществляется электронной схемой с магнитными пускателями, что при такой мощности является самым надежным и экономичным.
Шкаф управления входит в комплект поставки.
Класс СТАНДАРТ
Однофланцевые водонагреватели
|
Наименование прибора
|
Напря-
жение, В
|
Мощ-
ность, кВт
|
Производи-
тельность, л/ч
|
Габаритные размеры, мм
|
Вес, кг
|
Диаметр патрубка вход/выход, дюйм
|
Сечение жилы питающего кабеля, медь, мм
|
|
ЭПВН-7,5
|
220
|
7,5
|
180
|
560x250x240
|
12,5
|
1/2
|
6
|
|
ЭПВН-9,45
|
380
|
9,45
|
230
|
640x350x370
|
16,8
|
1/2
|
4
|
|
ЭПВН-12
|
380
|
12
|
300
|
640x350x370
|
16,7
|
1/2
|
4
|
|
ЭПВН-15
|
380
|
15
|
380
|
640x350x370
|
17,1
|
1/2
|
4
|
|
ЭПВН-18
|
380
|
18
|
450
|
640x350x370
|
16,6
|
1/2
|
6
|
|
ЭПВН-24
|
380
|
24
|
600
|
640x350x370
|
19,0
|
1/2
|
10
|
|
ЭПВН-30
|
380
|
30
|
750
|
640x350x370
|
18,3
|
1/2
|
10
|
Класс ПРОФЕССИОНАЛ
Двухфланцевые водонагреватели
|
Наименование прибора
|
Напря-
жение, В
|
Мощ-
ность, кВт
|
Производи-
тельность, л/ч
|
Габаритные размеры, мм
|
Вес, кг
|
Диаметр патрубка вход/выход, дюйм
|
Сечение жилы питающего кабеля, медь, мм
|
|
ЭПВН-36
|
380
|
36
|
900
|
1125x625x525
|
40,0
|
1/2
|
10
|
|
ЭПВН-42
|
380
|
42
|
1050
|
1125x625x525
|
40,5
|
1/2
|
16
|
|
ЭПВН-48
|
380
|
48
|
1200
|
1125x625x525
|
42,6
|
1/2
|
16
|
|
ЭПВН-54
|
380
|
54
|
1350
|
1125x625x525
|
42,0
|
1/2
|
25
|
|
ЭПВН-60
|
380
|
60
|
1500
|
1125x625x525
|
41,5
|
1/2
|
25
|
Класс ПРОФЕССИОНАЛ
Трехфланцевые водонагреватели
|
Наименование прибора
|
Напря-
жение, В
|
Мощ-
ность, кВт
|
Производи-
тельность, л/ч
|
Габаритные размеры, мм
|
Вес, кг
|
Диаметр патрубка вход/выход, дюйм
|
Сечение жилы питающего кабеля, медь, мм
|
|
ЭПВН-72
|
380
|
72
|
1800
|
1400x470x590
|
85,7
|
3/4
|
35
|
|
ЭПВН-84
|
380
|
84
|
2100
|
1400x470x590
|
90,0
|
3/4
|
35
|
Класс ПРОФЕССИОНАЛ
Четырехфланцевые водонагреватели
|
Наименование прибора
|
Напря-
жение, В
|
Мощ-
ность, кВт
|
Производи-
тельность, л/ч
|
Габаритные размеры, мм
|
Вес, кг
|
Диаметр патрубка вход/выход, дюйм
|
Сечение жилы питающего кабеля, медь, мм
|
|
ЭПВН-96
|
380
|
96
|
2400
|
1400x470x590
|
90
|
3/4
|
50
|
|
ЭПВН-108
|
380
|
108
|
2700
|
1400x470x590
|
90
|
3/4
|
50
|
|
ЭПВН-120
|
380
|
120
|
3000
|
1400x470x590
|
90
|
3/4
|
70
|
