Электрокотлы руснит

 Производитель электрокотлов РусНИТ - ОАО завод Красное знамя более 30 лет является поставщиком Российского Космического Агентства. Система качества ОАО завод Красное знамя соответствует требованиям международного стандарта ИСО 9001.

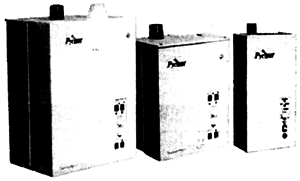

ЭЛЕКТРОКОТЛЫ РусНИТ

НАЗНАЧЕНИЕ

 Электрокотел РусНИТ может использоваться как в качестве основного, так и резервного источника тепла.

 Регулировка температуры теплоносителя в электрокотле позволяет использовать его в системах теплый пол.

 Конструктивные элементы электрокотла, выполненные из нержавеющей стали, позволяют котлу иметь ряд преимуществ:

 - коррозийная стойкость;

 - возможность применения незамерзающих бытовых антифризов;

 - минимальный вес.

 Секторное крепление ТЭНов с латунными штуцерами значительно упрощает сервисное обслуживание.

 Электрокотлы РусНИТ могут эксплуатироваться без надзора. Срок службы электрокотла РусНИТ не менее 8 лет.



ОБЩЕЕ ОПИСАНИЕ

 Минимальные габариты достигаются оригинальной компановкой и применением теплоизолирующего 4 мм фольгированного пенофола, сравнимого по свойствам с минватой толщиной 67 мм.

 Автоматизированная система управления котлом позволяет:

 - поддерживать заданный режим температуры воздуха в помещении;

 - эффективно управлять работой циркуляционного насоса в 2-х режимах.

 В электрокотлах РусНИТ предусмотрена возможность подключения внешнего комнатного программатора.

 За счет автоматики время работы ТЭНов составляет в среднем 34% от общего времени работы котлов.

 Система управления, используемая в электрокотлах РусНИТ, позволяет осуществлять равномерную 3-х ступенчатую регулировку мощности без перекоса фаз.

 За счет полупроводниковой коммутации ТЭНов электрокотел РусНИТ:

 - допускает большее количество переключений, чем при использовании реле или магнитных пускателей;

 - работает бесшумно;

 - устойчивее работает при понижении напряжения питания сети на 20%;

 - не наводит электро- и радиопомех.

 Безопасность эксплуатации котлов обеспечивается 4 системами защиты:

 - предельным датчиком температуры;

 - датчиком наличия теплоносителя;

 - регулировкой температуры теплоносителя;

 - регулировкой температуры окружающей среды.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование показателя

203

204

205

206

209

212

215

218

221

224

230

236

245

270

21000

Номинальное напряжение, В

220

380

Ток, потребляемый по каждой фазе, А

14

19

23

10

16

21

26

31

36

41

44

55

67

110

150

Значение потребляемой мощности по ступеням переключения

3

4

2-3-5

2-4-6

3-6-9

6-6-12

6-9-15

6-12-18

9-12-21

9-15-24

12-18-30

12-24-36

15-30-45

24-42-72

30-66-99

Давление теплоносителя в системе отопления, МПа, не более

0,25

Диапазон регулирования температуры воздуха в помещении, С

от +5 до +30

Габаритные размеры, мм

482x194х144

500x160х290

530x370x250

630x407x280

1035х570х280

Масса, не более, кг

11

12

22

36

55

60

Емкость бака, л

5

7

12

18

26

Площадь сечения жилы провода, ммЭЛЕКТРОКОТЛЫ РусНИТ

медь

2,5

2,5

4

1,5

2,5

2,5

4

4

6

6

10

10

16

35

70

алюминий

4

4

6

2,5

4

4

6

6

10

10

16

16

25

50

95

Отапливаемый объем помещения при стандартных теплопотерях не более, мЭЛЕКТРОКОТЛЫ РусНИТ

75

100

125

150

225

300

375

450

525

600

750

900

1125

1750

2500

 Электрокотел состоит из четырех частей: теплообменника (бака), блока управления, коммутационных элементов, магнитного пускателя.

 Теплообменник представляет собой цилиндрический сосуд с укрепленными в нем электронагревателями (ТЭНами), имеющим два отверстия: верхнее - для отвода прямого теплоносителя (патрубок с резьбой 1 1/2), нижнее - для подвода обратного теплоносителя (патрубок с резьбой 1 1/2).

 В верхней части бака закреплены два датчика: датчик уровня теплоносителя и датчик температуры теплоносителя (смонтированы на одной плате), а также аварийный термовыключатель.

 Блок управления служит для управления процессом нагрева теплоносителя в теплообменнике, контроля и поддержания заданной температуры теплоносителя и окружающего воздуха при различных режимах работы электрокотла.



ЭЛЕКТРОКОТЛЫ РусНИТ

 1. ТЭНы

 2. Выходной патрубок прямой магистрали

 3. Датчик Т° воды и уровня

 4. Пускатель магнитный

 5. Планки крепления кабеля

 6. Коммутационные элементы (симисторы)

 7. Плата ХТ1 подключения насоса

 8. Датчик Т° воздуха

 9. Блок управления

 10. Входной патрубок обратной магистрали

 11. Теплообменник

 12. Аварийный термовыключатель

 13. Колодка подключения датчика Т° воздуха

 На передней панели блока управления расположены следующие органы управления и индикации:

 - регулятор Т° воздуха служит для задания температуры в отапливаемом помещении;

 - регулятор Т° воды служит для задания необходимой температуры теплоносителя в теплообменнике в пределах от 35 °С до 85 °С;

 - тумблер клавишный сеть служит для подачи напряжения питания на элементы электрокотла;

 - тумблеры клавишные мощность служат для коммутации мощности электрокотла;

 - тумблер клавишный насос в положении 0 служит для подачи переменного тока 220 В 50 Гц на подключенный к плате ХТ1 (насос) циркуляционный насос на время работы электрокотла в режиме нагрев, т.е. когда на ТЭНы подано напряжение В положении 1 циркуляционный насос включается на все время работы электрокотла;

 - индикатор сеть сигнализирует о наличии напряжения в цепях электрокотла;

 - горящий индикатор нагрев сигнализирует о выдаче разрешения на подачу напряжения на нагревательные элементы;

 - горящий индикатор нет воды сигнализирует об отсутствии теплоносителя в баке.

 Пускатель магнитный служит для коммутации трехфазного переменного тока 380 В 50 Гц на электрокотел и снятия напряжения с электрокотла при аварийной ситуации.

 Теплообменник, блок управления, пускатель магнитный закреплены на металлическом основании электрокотла, на котором также расположены коммутационные элементы (симисторы) на радиаторах и плата подключения циркуляционного насоса.

 Датчик температуры воздуха окружающей среды закрепляется на стене, в помещении, где будет поддерживаться необходимая температура.



К электрокотлу датчик подключается гибким кабелем через плату, расположенную на блоке управления.

 Блок управления соединен с теплообменником и коммутационными элементами через разъем и поэтому является сменным элементом.

 Теплообменник, блок управления, коммутационные элементы и магнитный пускатель закрываются металлическим кожухом.



ЭЛЕКТРОКОТЛЫ РусНИТ

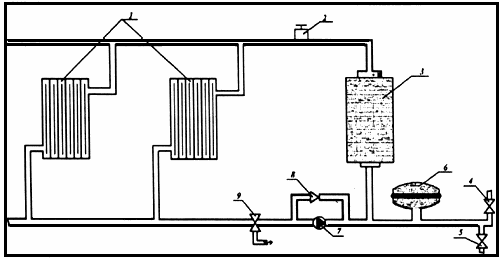

 Рекомендуемая схема подключения отопителя в отопительную систему

 1. Прибор отопления (радиатор)

 2. Клапан для стравливания воздуха

 3. Электрокотел РусНИТ

 4. Вентиль для заполнения системы

 5. Сливной вентиль

 6. Экспонзонат (расширитель)

 7. Циркуляционный насос

 8. Обратный клапан

 9. Предохранительный клапан
