(ТУ22-119-52-94, КОД ОКП 48 6345 (0001-0006)

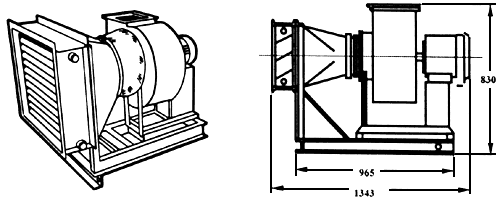

Воздухонагревательная установка предназначена для отопления, вентиляции, тепловых завес зданий промышленного назначения, гражданских зданий, офисов, магазинов, производственных помещений сельскохозяйственного назначения в условиях умеренного климата. Установка состоит из калорифера и радиального вентилятора, соединенных между собой конфузором через мягкую вставку и смонтированных на общей сварной раме.
Теплоноситель - горячая (перегретая) вода температурой до 190 °С и давлением до 1,2 МПа.
Производительность по теплу указана для режима:
- температура воздуха на входе - минус 20 °С;
- температура воды на входе - 150 °С;
- температура воды на выходе - 70 °С;
- массовая скорость воздуха в набегающем потоке - 3,6 кг/(м ·с).
|
Индекс
|
Производит. по воздуху, м /ч
|
Производит. по теплу, кВт
|
Тип калорифера
|
Мощность эл. двигателя, кВт
|
Масса, кг
|
|
ВУ-40-01
|
3000
|
40,61
|
КСк3-6
|
1,5
|
140
|
|
ВУ-50-01
|
3000
|
49,5
|
КСк4-6
|
1,5
|
147
|
|
ВУ-55-01
|
3000
|
53,2
|
КСк3-7
|
1,5
|
145
|
|
ВУ-65-01
|
3000
|
66,0
|
КСк4-7
|
1,5
|
155
|
|
ВУ-70-01
|
5000
|
68,8
|
КСк3-8
|
2,2
|
152
|
|
ВУ-90-01
|
5000
|
85,7
|
КСк4-8
|
2,2
|
162
|
Установки комплектуются вентиляторами ВЦ 14-46-3,15.
Во время работы установки приточный воздух проходит через калорифер, нагревается и вентилятором подается в воздухораспределительную сеть обслуживаемого помещения.
Хабрахамов А.Р., Хизяпов Р.Г., Анчихоров П.П., Головин С.А.
Справочник промышленного оборудования. -
М.: ЗАО Вентиляция, водоснабжение, теплоснабжение, 2004-2005
|
