Теплосчетчик-регистратор Взлет TCP. Госреестр N 18359-99 (ЗАО Взлет г.С.-Петербург).Теплосчетчик-регистратор Взлет TCP предназначен для измерения, вычисления, индикации, регистрации, хранения и передачи значений количества и параметров тепловой энергии, теплоносителя, горячего и холодного водоснабжения, а также подпитки на источниках тепловой энергии, в системах теплоснабжения (теплопотребления) различного типа.

 Теплосчетчик (ТС) представляет собой единый многофункциональный многоканальный комплекс. Он имеет четыре канала измерения расходов, температур и давлений, при этом два канала обеспечивают измерение расхода при помощи электромагнитных преобразователей (ППРЭ), а два канала могут работать с любыми преобразователями расхода, имеющими импульсный выход.

 Состав теплосчетчика при поставке дан в таблице 1, а внешний вид его элементов - на рис.1.

Таблица 1

Состав теплосчетчика-регистратора Взлет TCP

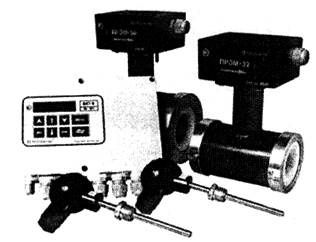

Рис.1. Внешний вид элементов теплосчетчика Взлет TCP

 Комплектность теплосчетчика должна соответствовать характеристикам теплосистемы ( трубопроводов, параметрам теплоносителя и т.д.). В состав комплекта монтажного могут входить:

 - фланцы, шпильки, шайбы, гайки, прокладки, штуцеры;

 - прямолинейные отрезки трубопровода, переходные конусы (конфузоры, диффузоры);

 - габаритные имитаторы ППРЭ, охлаждающие элементы для ПД и т.д.

 Требуемый комплект поставки ТС, дополнительного оборудования и присоединительной арматуры указывается в Карте заказа.

 Принцип действия теплосчетчика основан на измерении параметров теплоносителя и обработке результатов измерений в соответствии с выбранным алгоритмом. Структурная схема теплосчетчика приведена на рис.2.

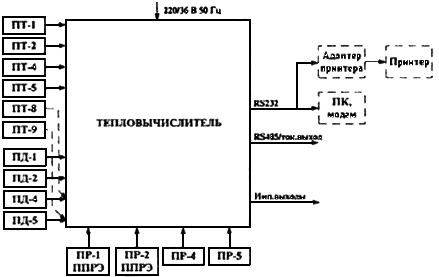

Рис.2. Обобщенная структурная схема теплосчетчика Взлет TCP:

ПД - преобразователь давления; ПК - персональный компьютер; ПР - преобразователь расхода; ПТ - преобразователь температуры

Каналы измерения расхода, температуры и давления теплосчетчика состоят из первичного измерительного преобразователя соответствующего параметра (расхода, температуры, давления), линии связи и каналов измерения тепловычислителя.

 В качестве преобразователей расхода в составе теплосчетчика могут использоваться электромагнитные, ультразвуковые, вихревые или основанные на иных физических принципах преобразователи. В теплосчетчике могут использоваться в качестве ПР расходомеры, счетчики и т.д., имеющие импульсные выходы. В 1-м и 2-м, 4-м и 5-м каналах измерения могут использоваться согласованные по погрешностям измерения пары ПР.

 Теплосчетчик измеряет, индицирует и регистрирует в архивах следующие параметры:

 - количество тепловой энергии, Гкал (ГДж);

 - количество теплоносителя, прошедшего по каждому из 4-х трубопроводов, т, м;

 - температуру теплоносителя в каждом из 4-х трубопроводов, °С;

 - давление теплоносителя в каждом из 4-х трубопроводов, МПа;

 - время наработки и время останова прибора, ч, мин.

 Результаты измерений хранятся в часовом архиве за последние 1428 часов; в суточном - за 60 суток и месячном - за 24 месяца. Срок хранения информации при отключении питания теплосчетчика не менее года.

 Теплосчетчик обеспечивает:

 - ввод договорных значений температуры и давления воды в источнике холодного водоснабжения и давления теплоносителя в трубопроводах каждого из 4-х каналов (на случай отсутствия измерения);

 - автоматический самоконтроль с индикацией и архивированием вида неисправности и нештатного состояния теплосистемы;

 - вывод текущих и архивных данных через последовательные интерфейсы RS485 и RS232, в том числе с помощью телефонного или радиомодема;

 - возможность выбора одного из 13-ти режимов функционирования тепловычислителя для конкретной схемы тепло-, водопотребления.

 Отличительные особенности:

 - многорежимность тепловычислителя (13 режимов);

 - возможность измерения ГВС в летнем режиме как по прямому, так и по обратному трубопроводу без перемонтажа датчиков;

 - комплектная поставка, возможность комплектации различным количеством и различными типами датчиков расхода, температуры и давления;

 - возможность просмотра всей текущей измерительной информации и индицируемых нештатных состояний теплосистемы на индикаторе прибора;

 - литой алюминиевый пылебрызгозащищенный корпус;

 - длина линий связи тепловычислителя с электромагнитными датчиками расхода до 50 м, с датчиками температуры - до 100 м;

 - одновременный учет тепловой энергии в 2-х независимых теплосистемах;

 - надежная работа на теплосистемах с низким качеством сетевой воды;

 - подбор расходомеров в пару с разбежкой каналов 0,5%;

 - открытый протокол обмена, включение в существующие системы сбора данных.

 Для расширения сервисных возможностей теплосчетчика Взлет TCP фирмой выпускаются:

 - пульт переноса данных Взлет ПУИ, предназначенный для считывания текущих и архивных данных и последующего переноса на компьютер;

 - адаптер принтера АП200, предназначенный для распечатки архивных данных и текущих значений с теплосчетчика на EPSON-совместимом принтере в режиме постоянной печати (часовые измерения) или режиме печати по запросу текущих, часовых и суточных значений измеряемых параметров.

 Основные технические характеристики теплосчетчика Взлет TCP даны в таблице 2.

Таблица 2

 Примечания:

 1. Значение параметра оговаривается при заказе.

 2. Без учета мощности, потребляемой расходомерами и дополнительными устройствами (модемом, принтером и т.д.), включенными в состав теплосчетчика.

 Параметры каналов измерения расхода теплосчетчика, оснащенных ППРЭ, приведены в табл.3.

Таблица 3

Основные технические и метрологические характеристики теплосчетчика Взлет TCP, оснащенного электромагнитными преобразователями расхода ППРЭ

 Межповерочный интервал - 4 года.

 Устойчивость к внешним воздействующим факторам тепловычислителя и ППРЭ в рабочем режиме:

 - температура от 0 до 55 °С;

 - относительная влажность до 80% при 35 °С и более низких температурах, без конденсации влаги;

 - атмосферное давление - 66,0...106,7 кПа;

 - вибрация в диапазоне 10...55 Гц с амплитудой до 0,35 мм;

 - пылевлагонепроницаемость - степень защиты IP54 по ГОСТ 14254.

 Устойчивость к внешним воздействующим факторам остальных составляющих ТС указана в эксплуатационной документации (ЭД) на соответствующее изделие.

 Выбор одного из 13 режимов функционирования ТС производится в зависимости от конфигурации теплосистемы. При этом ТС может работать сразу с двумя независимыми теплосистемами. Режимы функционирования ТС, алгоритмы расчета тепла, рекомендуемые схемы применения теплосчетчика, последовательность переключения индикации параметров и перечень нештатных состояний теплосистем для каждого режима функционирования приведены в Руководстве по эксплуатации.

 Установка режима функционирования ТС и ввод установочных данных выполняются в соответствии с заявкой заказчика при выпуске из производства или во время пусконаладочных работ на объекте в соответствии с документом Теплосчетчик-регистратор Взлет TCP. Инструкция по проверке В20.00-00.00 И3.

 Режимы работы теплосчетчика.

 Теплосчетчик Взлет TCP имеет два режима работы:

 - эксплуатационный режим (режим пользователя);

 - сервисный режим (режим установки параметров и проверки теплосчетчика).

 Эксплуатационный режим - это режим работы ТС на объекте эксплуатации. В этом режиме обеспечивается вывод на встроенный жидкокристаллический индикатор (ЖКИ) текущих значений измеренных параметров. Управление индикацией на дисплее ЖКИ производится с помощью кнопки на лицевой панели ТВ.

 Кроме того, в этом режиме обеспечивается вывод различной информации на имеющиеся информационные выходы: RS232, импульсные и т.д.

 В сервисном режиме добавляется возможность с помощью IBM-совместимого персонального компьютера по интерфейсу RS232 (RS485) и соответствующих переключателей на плате тепловычислителя производить установку (изменение) параметров функционирования ТС:

- режима функционирования ТС - настройка на конкретную конфигурацию теплосистемы;

 - включение (отключение) каналов измерения расхода, температуры, давления;

 - параметров работы каналов измерения расхода, температуры и давления;

 - коэффициентов преобразования (весовых коэффициентов) по импульсным входам ТС;

 - коэффициентов преобразования (весовых коэффициентов) по импульсным выходам ТС;

 - текущих даты, времени и т.д.;

 - договорных значений температуры и давления воды в источнике ХВС;

 - верхних пределов измерения давления в трубопроводах;

 - договорных значений температуры и давления теплоносителя в трубопроводах.

 Диапазон программной установки значения температуры холодной воды - 0...20 °С, дискрет установки 1 °С; диапазон программной установки договорных значений давления - 0...1,6 МПа, дискрет - 0,1 МПа.

 Характеристика составных элементов теплосчетчика Взлет TCP.

 1) Тепловычислитель (ТВ).

 Тепловычислитель Взлет TCP представляет собой микропроцессорный измерительно-вычислительный комплекс с дисплеем ЖКИ, имеющим 2 строки по 16 знакомест, и кнопкой управления индикацией.

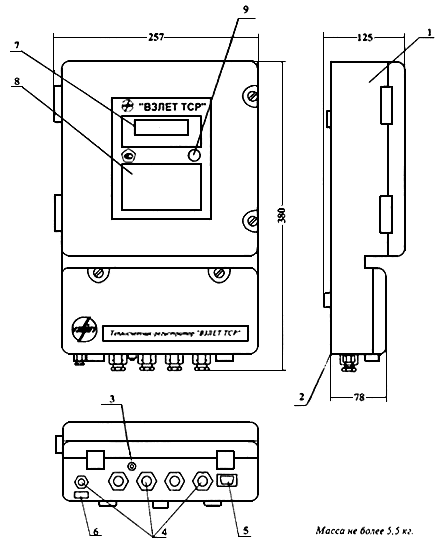

 Внешний вид тепловычислителя Взлет TCP приведен на рис.3.

Рис.3. Внешний вид тепловычислителя:

1 - верхний отсек; 2 - нижний отсек; 3 - клемма защитного заземления (зануления); 4 - гермовводы кабеля питания и сигнальных кабелей ПТ, ПР и ПД; 5 - разъем связи по RS232; 6 - шильдик; 7 - дисплей; 8 - этикетка; 9 - кнопка управления индикацией

 Литой из алюминиевого сплава корпус состоит из короба, имеющего два отсека. На нижней панели корпуса расположены: клемма защитного заземления (зануления), гермовводы кабеля питания, сигнальных кабелей ПР, ПТ и ПД, разъем интерфейса RS232. На задней стенке расположены выступы для крепления ТВ на объекте эксплуатации. Конструкция ТВ предусматривает его крепление на вертикальную поверхность при помощи планки, входящей в комплект поставки теплосчетчика.

 В зоне нижнего отсека на основной плате размещены клеммные колодки, с помощью которых осуществляется подключение первичных преобразователей ко входам и внешних устройств к выходам тепловычислителя, а также переключатели для установки режимов работы теплосчетчика.

 Питание тепловычислителя обеспечивается от сети 220 (36) В, 50 Гц.

 Тепловычислитель выполняет:

 - преобразование и обработку сигналов, полученных от ПР, ПТ и ПД;

 - вторичную обработку измеренных значений параметров и вычисление тепловых параметров по установленным формулам расчета;

 - архивирование в электронезависимой памяти результатов измерений, вычислений и параметров функционирования;

 - вывод измерительной информации на устройство индикации (дисплей), измерительной и архивной - на печатающее устройство (принтер), измерительной, архивной, диагностической, установочной - через последовательные интерфейсы RS232 (в том числе через телефонный или радиомодем) и/или RS485;

 - вывод результатов измерений расхода в виде импульсов;

 - вывод результатов измерений расхода в виде нормированного токового сигнала (по заказу);

 - автоматический контроль наличия неисправностей ТС и нештатных состояний (режимов работы) теплосистем.

 Переключение окон индикации осуществляется последовательно и циклически с помощью кнопок на лицевой панели. Кроме измерительной информации на дисплее индицируются сообщения о нештатных состояниях теплосистем и неисправностях ТС в виде периодически появляющегося текстового сообщения в окне индикации знакопозиционного кода состояния.

 В ТВ предусмотрены различные возможности для связи с внешними системами (устройствами).

Интерфейс RS232 предназначен для обеспечения непосредственной или через модем (по телефонной линии или радиоканалу) связи с ПК, а также через адаптер или ПК с принтером.

 Интерфейс RS232 обеспечивает непосредственную связь ПК только с одним ТС при длине линии связи до 15 м. Дальность связи с помощью модема определяется возможностями телефонного или радиоканала.

 Интерфейс RS485 позволяет обеспечивать непосредственную связь в сети из 32 абонентов (одним из которых является ПК) на расстоянии до 1200 м.

 ПРЕОБРАЗОВАТЕЛИ РАСХОДА (ПР). В качестве ПР в составе ТС могут использоваться следующие изделия фирмы ВЗЛЕТ:

 - первичный преобразователь расхода электромагнитный МР200. ППРЭ представляет из себя датчик в виде отрезка трубопровода из немагнитного материала с обмотками электромагнита и электродами для съема измерительного сигнала. При движении электропроводящей жидкости в магнитном поле на электродах наводится ЭДС, пропорциональная расходу. Питание катушек возбуждения, съем и обработку измерительного сигнала выполняет тепловычислитель. Внешний вид ППРЭ М200 приведен на рис.4;

 - электромагнитные расходомеры-счетчики (ЭМР) Взлет ЭР и МР400;

 - ультразвуковые расходомеры-счетчики (УЗР) Взлет PC (УРСВ-00М) и УРСВ Взлет-МР.

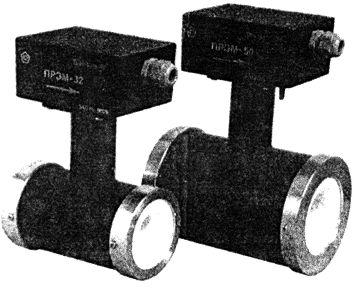

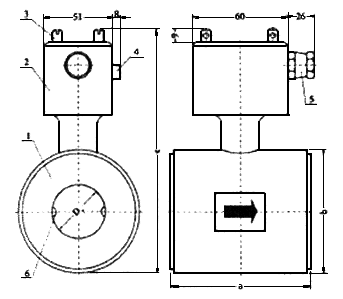

 Рис.4. Внешний вид и масса-габаритные характеристики ППРЭ МР200:

1 - корпус; 2 - монтажная коробка; 3 - винты крепления крышки монтажной коробки; 4 - клемма для электрического соединения корпуса ППРЭ с трубопроводом; 5 - гермоввод кабеля связи с ТВ; 6 - электроды цепи ЭДС электромагнитной индукции.

 При использовании ППРЭ:

 - наибольшее допустимое давление в трубопроводе - 2,5 МПа;

 - наименьшая допустимая удельная проводимость теплоносителя - 5·10см/м

 Длина линий связи УЗР-ТВ и ЭМР-ТВ может быть более 300 м.

 Кроме того в качестве ПР могут использоваться устройства измерения расхода иных типов или принципов измерения с импульсным выходом, который соответствует по электрическим и метрологическим параметрам импульсному входу ТВ Взлет TCP, к числу которых относятся механические счетчики с импульсным выходом Cosmos WP, Jh3-V3, Jm3-V3 производства фирмы PREMEX M-T QN, M-N QN, E-T QN производства фирмы SPUNNER-POLLUX GMBH, ВСТ, ВСГд, ВСХд производства фирмы ТЕПЛОВОДОМЕР, ОСВИ фирмы Завод водоприбор и (или) иного типа с импульсным выходом.

 Типовая поставка - два ППРЭ (типоразмер в соответствии с заказом). Поставка кабелей связи ТВ-ППРЭ по заказу длиной из типоряда 6, 12, 20, 30, 40, 50 м.

 Примечание: наименование электромагнитного преобразователя расхода МР200 изменено на ППРЭ (первичный преобразователь расхода электромагнитный).

 ПРЕОБРАЗОВАТЕЛИ ТЕМПЕРАТУРЫ (ПТ). В составе теплосчетчика Взлет TCP могут использоваться преобразователи температуры двух основных видов конструктивного исполнения:

 - вставные ПТ с замонтированным сигнальным кабелем;

 - ввинчиваемые ПТ с головкой для подключения сигнального кабеля.

 ПТ помещаются в защитную гильзу, которая располагается в потоке теплоносителя. Гильза предохраняет ПТ от разрушения при больших скоростях потока жидкости.

 Нормированная длина погружной части ввинчиваемого ПТ или защитной гильзы вставляемого ПТ, которыми комплектуется ТС, зависит от внутреннего диаметра трубопровода, куда предполагается устанавливать ПТ, и способа установки: перпендикулярно оси трубопровода, под углом 45° или в колено трубопровода вдоль его оси. Защитная гильза вворачивается в штуцер крепления гильзы, который приваривается к трубопроводу под углом 45° или 90° к оси его. Тип приварного штуцера (наклонный или прямой) оговаривается при заказе.

 Внешний вид и масса-габаритные характеристики используемых ПТ приведены на рис.5.

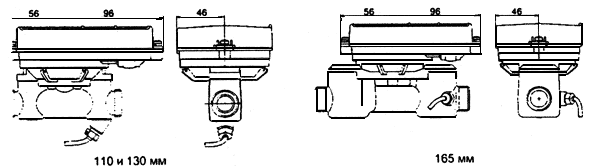

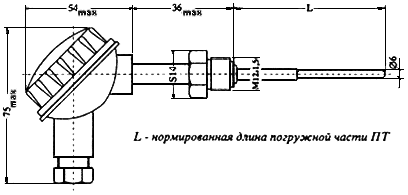

 Рис.5а. Внешний вид и масса-габаритные характеристики ввинчиваемого ПТ КТПТР-0,5

Рис.5б. Внешний вид вставляемого ПТ

 В теплосчетчике Взлет TCP возможно использование ПТ различных типов, подобранных в пару, удовлетворяющих условиям применения и обладающих одной из указанных ниже НСХ.

 В качестве преобразователей температуры могут использоваться термопреобразователи сопротивления платиновые с номинальными статическими характеристиками преобразования (НСХ) 100П (Pt100), 500П (Pt500) 1,3850 или 100П, 500П 1,3910. В дополнительных каналах измерения температуры используются ПТ с нормированным токовым выходным сигналом 4...20 мА.

 Тип и количество ПТ в соответствии с заказом. В качестве ПТ могут поставляться подобранные пары преобразователей сопротивления платиновых КТПТР производства фирмы ТЕРМИКО, 11285 производства фирмы ZPA EKOREG, 90.281 производства фирмы JUMO или иного типа с соответствующей характеристикой преобразования.

 При типовой поставке используются ввинчиваемые ПТ КТПТР-05 фирмы ТЕРМИКО.

 Поставка кабелей связи ТВ-ПТ по заказу длиной из типоряда 8, 12, 20, 30, 40, 50, 70, 100 м.

 При использовании незадействованных в заданной конфигурации теплосистемы каналов давления в качестве дополнительных каналов измерения температуры холодной воды и/или окружающего воздуха по заказу возможна поставка дополнительных ПТ с токовым выходом.

 ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ (ПД). Преобразователи давления измеряют относительное (избыточное) давление в диапазоне, определяемом типом поставляемого по заказу ПД. В составе теплосчетчика могут быть использованы ПД различного типа, имеющие унифицированный токовый выход и отвечающие заданным требованиям по точности и условиям применения.

 В качестве преобразователей давления могут использоваться ПД, обеспечивающие преобразование давления теплоносителя в контролируемом трубопроводе в нормированный токовый выходной сигнал 4...20 мА. Электропитание ПД может осуществляться либо от встроенного в ТВ, либо от отдельного источника питания (преобразователя).

 Тип ПД и количество в соответствии с заказом. В качестве ПД могут поставляться преобразователи ПДИ производства фирмы Тимос, Сапфир 22М, производства фирмы Манометр, 4341-242, 4АР-30 производства фирмы JUMO, МИДА-ДИ-12П производства фирмы НПП МИС и другие.

 При типовой поставке используется ПД типа ПДИ фирмы ТИМОС с наибольшим давлением 1,0 или 1,6 МПа. Внешний вид и масса-габаритные характеристики приведены на рис.6.

Рис.6. Внешний вид и масса-габаритные характеристики ПД типа ПДИ:

 1 - крышка монтажной коробки; 2 - монтажная коробка; 3 - клемма заземления (зануления); 4 - гермоввод кабеля связи и питания ПД; 5 - штуцер подключения ПД к измеряемой среде

 Питание ПД может осуществляться как от встроенного в ТВ, так и от отдельного источника питания. Внутренний источник обеспечивает питание четырех ПД напряжением в пределах 17-22 В.

 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ. Эксплуатация теплосчетчика должна производиться в условиях воздействующих факторов, не превышающих допустимых значений.

 В помещении, где устанавливается тепловычислитель, должна быть проведена шина для обеспечения защитного заземления (зануления) составных частей теплосчетчика.

 Точная и надежная работа ПР обеспечивается при выполнении в месте их установки следующих условий:

 - на входе и выходе ПР должны быть прямолинейные участки трубопровода с , равным ПР, длиной в соответствии с требованиями эксплуатационной документации (ЭД) на данный тип ПР. Для ППРЭ МР200 длина прямолинейного участка на входе должна быть не менее , на выходе - не менее . В этих участках не должно быть никаких устройств или элементов, вызывающих искажение потока жидкости;

 - отсутствие скопления воздуха в трубопроводе;

 - давление теплоносителя в трубопроводе должно исключать газообразование;

 - напряженность внешнего магнитного поля не должна превышать 40 А/м.

 Скорость протекания теплоносителя в местах установки преобразователей температуры не должна превышать 4 м/с.

 Корпус измерительного преобразователя давления должен быть обязательно заземлен (занулен).

 Давление в трубопроводе не должно превышать предельное допустимое значение для используемого преобразователя давления даже кратковременно.

 Не допускается размещение тепловычислителя в местах, где на него может капать вода, в частности, под сочленением трубопроводов, а также вблизи источников теплового излучения (например, трубопровода горячей воды).

 В процессе работ по монтажу, пуско-наладке или ремонту теплосчетчика запрещается:

 - производить подключения к прибору, переключения режимов или замену электрорадиоэлементов при включенном питании;

 - производить замену элементов теплосчетчика в трубопроводе до полного снятия давления на участке трубопровода, где производятся работы;

 - использовать неисправные электрорадиоприборы, электроинструменты, либо без подключения их корпусов к шине защитного заземления (зануления).

 После транспортировки ТС к месту эксплуатации при отрицательной температуре окружающего воздуха и внесении его в помещение с положительной температурой необходимо во избежание конденсации влаги выдержать его в упаковке не менее трех часов.

 При подготовке ТС к использованию должно быть проверено:

 - правильность установки ПР, ПТ и ПД в соответствии с выбранным алгоритмом работы ТС. Соответствие преобразователя номеру канала измерения данного параметра можно проверить по подключению к соответствующему элементу коммутации на плате ТВ;

 - наличие защитного заземления (зануления) тепловычислителя;

 - правильность положения вентилей, отсекающих ПР и ПД (они должны быть в положении открыто);

 - правильность включения и установка ПР в соответствии с направлением потока теплоносителя в трубопроводе;

 - наличие и соответствие напряжений питания теплосчетчика и составных частей требуемым техническим характеристикам;

 - подключение дополнительного оборудования (компьютера, модема, адаптера, принтера и т.д.) в соответствии с выбранной схемой.

 При подготовке теплосчетчика к вводу в эксплуатацию необходимо также руководствоваться документом Теплосчетчик-регистратор Взлет TCP. Инструкция по проверке и настройке В20.00-00.00 И3.

 Теплосчетчик Взлет TCP готов к работе после:

 - полного прекращения динамических гидравлических процессов в трубопроводе, связанных с регулированием потока теплоносителя (работы на трубопроводе со сливом теплоносителя, перекрытие потока теплоносителя и т.п.);

 - 30-минутной промывки электромагнитного ПР потоком жидкости (для обеспечения устойчивой работы);

 - 30-минутного прогрева.

 При проведении профилактических работ в теплосети, где установлены электромагнитные ПР, но не реже одного раза в год, необходимо демонтировать ПР из трубопровода и промыть внутренний канал ПР с помощью мягкой ветоши, смоченной в воде, с целью снятия отложений на внутренней поверхности канала и, в особенности, на электродах.

 Кроме того, в процессе эксплуатации необходимо следить за тем, чтобы канал передачи давления от трубопровода к ПД не засорялся, и в нем не было пробок газа, с этой целью элементы канала передачи давления рекомендуется периодически продувать, а также стравливать из них воздух. Периодичность таких работ устанавливается потребителем в зависимости от условий эксплуатации.

Ультразвуковой расходомер-счетчик Взлет PC (УРСВ-010М). Госреестр N 16179-97 (ЗАО Взлет, г.Санкт-Петербург).Ультразвуковой расходомер-счетчик Взлет PC предназначен для измерения расходов и объемов различных жидкостей в широком диапазоне расходов, вязкостей и температур. Современная схемотехника, применение элементной базы ведущих зарубежных производителей обеспечивают стабильную работу, высокую точность измерений и надежность прибора. УРСВ-010М позволяет измерять расходы практически любых жидкостей независимо от направления потока: холодной и горячей воды, сточных вод, нефти и нефтепродуктов, в том числе мазута и масел, агрессивных растворов и т.д. без предварительного измерения скорости ультразвука, обеспечивают работу прибора как с накладными, так и с врезными электроакустическими преобразователями (ПЭА) в напорных металлических и пластмассовых трубопроводах. ПЭА герметичны, работают при температуре корпуса от -30 °С до 150 °С, имеют сертификат на взрывобезопасность. При диаметрах трубопровода 300 мм возможна поставка расходомеров с датчиками, смонтированными на специальных измерительных участках.

 Управление прибором осуществляется при помощи клавиатуры, расположенной на лицевой панели прибора. Результаты измерений, направление потока и режимы работы прибора отображаются на жидкокристаллическом индикаторе.

 Расходомер обеспечивает запись в архив, хранение и вывод на индикатор измеренных значений объемов с учетом направления потока за последние 728 часов, 64 суток и 64 месяца, а также данных журнала работы об отказах и нештатных ситуациях. Возможна установка произвольного периода архивирования (960 записей).

 Базовая модель расходомера обеспечивает вывод результатов измерений на внешние устройства в виде сигналов последовательных интерфейсов RS232 и RS485, импульсов с нормированным весом и программируемой длительностью на пассивном выходе.

 По заказу расходомер может быть оснащен программируемым токовым выходом и активным импульсным выходом. По специальному заказу поставляется программное обеспечение пользователя.

 Прибор обеспечивает работу в режиме дозатора.

 Внешний вид ультразвукового расходомера-счетчика Взлет PC (УСРВ-010М) дан на рис.7а, а основные технические характеристики - в табл.4.

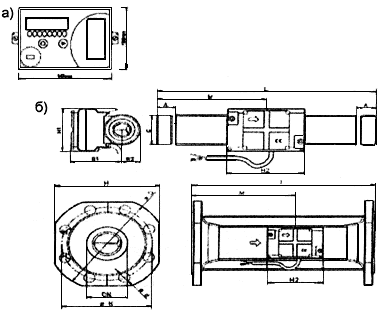

Рис.7. Ультразвуковые расходомеры Взлет PC и Взлет МР:

а - одноканальный расходомер-счетчик УРСВ-010; б - многоканальные расходомеры-счетчики УРСВ-020, УРСВ-040; в - портативный расходомер Взлет ПР

 Таблица 4

_____________

 * Пределы допускаемых значений относительной погрешности зависят от варианта исполнения первичного преобразователя расхода. Межповерочный интервал - 2 года. Поверка может осуществляться проливным или имитационным методами. Реквизиты ЗАО Взлет: 190008, г.Санкт-Петербург, ул.Мастерская, 9, тел. (812) 114-81-78; 114-81-19; 114-81-51.

Многоканальный ультразвуковой расходомер-счетчик Взлет МР. Госреестр N 18802-99 (ЗАО Взлет, г.Санкт-Петербург).Ультразвуковой многоканальный расходомер-счетчик Взлет МР предназначен для применения в системах учета тепла, технологических системах учета расходов воды на предприятиях водоснабжения и водоотведения, системах ППД на нефтедобывающих предприятиях и других производствах для измерения объемного расхода и объема различных типов жидкости в трубопроводах диаметром от 10 до 5000 мм.

 Многоканальный расходомер-счетчик Взлет МР представляет собой ультразвуковой расходомер, реализующий времяимпульсный метод измерения в двух (четырех) (УРСВ-020 (-040)) трубопроводах или по многолучевой схеме измерения расхода (УРСВ-022) (с целью повышения точности и сокращения длин прямолинейных участков до и после места установки датчиков). Расходомер может комплектоваться как врезными, так и накладными преобразователями электроакустическими (ПЭА).

 Расходомер выполняет измерение, хранение и вывод на выносной пульт управления или персональный компьютер следующих параметров:

 - средних объемных расходов жидкости с указанием направления потока;

 - объемов жидкости нарастающим итогом - отдельно для каждого направления потока;

 - объема жидкости нарастающим итогом, как суммы результатов измерения в обоих направлениях потока;

 - скорости потока жидкости;

 - скорости ультразвука в измеряемой жидкости;

 - текущей даты и времени;

 - результатов диагностики;

 - данных журналов отказов, нештатных ситуаций, вмешательств оператора.

 Вывод измеренных значений расхода производится в импульсном или частотном режимах в диапазоне 15...2250 Гц.

 Вывод измерительной, диагностической, справочной и архивной информации, ввод необходимых установочных данных осуществляется посредством интерфейсов RS232/RS485 при помощи пульта управления персонального компьютера.

 Прибор обеспечивает хранение в энергонезависимом архиве:

 - значений измеренных объемов (часовых, суточных, месячных) для обоих направлений потока за последние 728 часов, 64 суток, 24 месяца соответственно;

 - информации журнала событий (отказов, нештатных ситуаций, вмешательств оператора) с указанием типа события, даты и времени его начала и окончания; в журнале фиксируется до 352 текущих событий.

 Внешний вид многоканального ультразвукового расходомера-счетчика Взлет МР (УРСВ-020; УРСВ-040) дан на рис.7б, а основные технические и метрологические характеристики даны в таблице 5.

Таблица 5

Основные технические и метрологические характеристики

 Межповерочный интервал - 4 года.

 Поверка может осуществляться проливным или имитационным методами. Поверочный комплекс поставляется.

Электромагнитный расходомер Взлет ЭР. Госреестр N 20293-00 (ЗАО Взлет, г.Санкт-Петербург).Электромагнитный расходомер Взлет ЭР предназначен для измерения расхода электропроводных различных жидкостей в широком диапазоне температуры и вязкости. Прибор позволяет измерять расход и объем питьевой, отопительной или сточной воды, жидких пищевых продуктов, растворов кислот, щелочей и других жидкостей.

 ЭДС, наведенная в жидкости и зависящая от скорости потока, с помощью электродов подается в измеритель, где вычисляется расход и объем жидкости, прошедшей через сечение трубопровода. Перечень исполнений расходомера Взлет ЭР по единой системе кодификации приведен в табл.6, а их параметры даны в табл.7.

Таблица 6

Перечень исполнений расходомера Взлет ЭР

 Таблица 7

Параметры расходомеров Взлет ЭР

 Расходомер обеспечивает вывод результатов измерений на внешние устройства в виде:

 - импульсов с нормированным весом;

 - сигнала постоянного тока 4...20 или 0...5 мА;

 - сигналов последовательного интерфейса RS232.

 Импульсный выход гальванически развязан, вес импульса программируется.

 По заказу прибор оснащается специальным гальванически развязанным токовым выходом, обеспечивающим повышенную точность измерения в начале диапазона с нормируемым пределом относительной погрешности, и кнопкой обнуления значения накопленного счетчиком объема, обеспечивая, таким образом, режим ручного дозирования.

 Интерфейс RS232 может использоваться для связи с IBM-совместимым компьютером, что позволяет применять расходомер в системах регулирования и обеспечивает простой доступ ко всем параметрам. Скорость передачи информации по RS232 19200 Бод.

 Покрытие внутреннего канала расходомера, контактирующего с жидкостью, может быть выполнено из фторопласта (при измерении теплофикационной воды, пищевых продуктов, агрессивных жидкостей и т.д.) или полиуретана (при измерении абразивных жидкостей и пульп), электроды - из нержавеющей стали, титана, тантала, хастелоя.

 Основные технические и метрологические характеристики расходомеров Взлет ЭР даны в табл.8, а внешний вид дан на рис.8.

Таблица 8

Основные технические и метрологические характеристики расходомеров Взлет ЭР

_____________

 * - по заказу в диапазоне погрешность может составлять 0,5%

 ** - по заказу может поставляться преобразователь 12 В постоянного тока/~36 В или ~220/36 В 50 Гц

 Диапазон чувствительности расходомера - 1:600. Межповерочный интервал - 4 года.

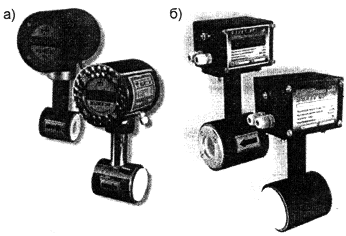

Рис.8.

а - электромагнитный расходомер-счетчик Взлет ЭР (МР400); б- электромагнитный расходомер-счетчик с ЖКИ индикатором ЭРСВ-210, расходомер без индикатора ЭРСВ-110

Ультразвуковой портативный расходомер Взлет ПР. Госреестр N 20294-00 (ЗАО Взлет г. Санкт-Петербург).Ультразвуковой портативный расходомер-счетчик Взлет ПР предназначен для оперативного измерения расходов жидкостей в напорных металлических и пластмассовых трубопроводах. Применение элементной базы ведущих зарубежных фирм обеспечивает высокую надежность расходомера. Прибор позволяет измерять расходы любых жидкостей (холодной и горячей воды, нефти и нефтепродуктов, агрессивных растворов и т.д.) с помощью ультразвуковых накладных датчиков без вскрытия трубопровода.

 Современные схемотехнические решения позволили автоматизировать все необходимые регулировки и настройки, снизив тем самым требования к технической подготовленности обслуживающего персонала. Для проведения измерений в особо сложных случаях (сильно ослабленный сигнал, высокий уровень внешних электромагнитных помех) предусмотрена возможность ручной настройки расходомера с визуальным контролем принимаемого сигнала по осциллографу.

 Прибор имеет графический дисплей, на котором отображаются режимы работы прибора, значения установочных параметров и результаты измерений: скорость потока, значения расхода и объема, как для прямого, так и для обратного направления потока.

 В расходомере предусмотрено автоматическое ведение Журнала работы, фиксирующего установочные параметры и результаты измерений с привязкой к реальному времени для 20 объектов. В процессе эксплуатации расходомера непрерывно осуществляется самодиагностика его работоспособности. Содержимое Журнала работы может быть передано на компьютер при помощи интерфейса RS232. Возможно быстрое программирование прибора путем выбора номера объекта, содержащегося в Журнале работы.

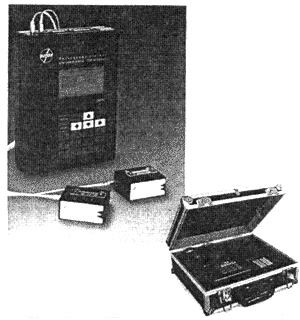

 Внешний вид портативного ультразвукового расходомера-счетчика Взлет ПР дан на рис.9, а основные технические и метрологические характеристики даны в табл.9.

Рис.9. Портативный ультразвуковой расходомер-счетчик Взлет ПР

 Таблица 9

Основные технические и метрологические характеристики ультразвукового портативного расходомера Взлет ПР

 Портативный расходомер Взлет ПР размещен в пылевлагозащищенном корпусе из ударопрочного полистирола, помещенном в кожаный чехол с ремнем.

 Габаритные размеры измерительного блока, мм: 190x140x45

 Масса измерительного блока, г: 950

 В комплект поставки включены:

 - портативный расходомер в чехле;

 - накладные датчики с кабелем;

 - устройства для крепления датчиков к трубе;

 - сетевой блок питания;

 - ЗИП.

 Все портативные части прибора размещены в специальном инструментальном ящике с ручкой и ремнем для переноса.

 Наличие утвержденных методик выполнения измерений позволяет с высокой точностью определять расходы при длине прямолинейных участков до и после датчиков от и соответственно.

 Расходомер Взлет ПР питается от встроенной аккумуляторной батареи либо от однофазной сети переменного тока напряжением 220 В (через малогабаритный адаптер ~220 В/=12 В) или источника постоянного напряжения 914 В. Время непрерывной работы с автономным источником питания не менее 8 часов. Степень разряженности батареи индуцируется. Продолжительность режима подзаряда аккумуляторной батареи не более 10 часов.

 Межповерочный интервал 4 года. Поверка осуществляется имитационным методом. Поверочный комплекс поставляется.

 Перечень технической документации на портативный расходомер Взлет ПР дан в табл.10.

Таблица 10

Перечень технической документации на портативный расходомер Взлет ПР

______________

 * ТД - Техническая документация

Электромагнитный теплосчетчик КМ-5. (ТБН Энергосервис, г.Москва).Электромагнитные теплосчетчики КМ-5 предназначены для коммерческого учета тепловой энергии, объема и массы теплоносителя на узлах учета тепловой энергии и теплоносителя водяных систем теплоснабжения на предприятиях энергетики, коммунального хозяйства, промышленных предприятиях.

 Теплосчетчики состоят из:

 - преобразователя расхода (ПР) - 1 или 2 шт.;

 - комплекта термопреобразователей платиновых для измерения разности температур (КТПТР-001 (Pt100) или аналогичные) - 1 или 2 комплекта;

 - блока питания (БП) - 1 или 2 шт.

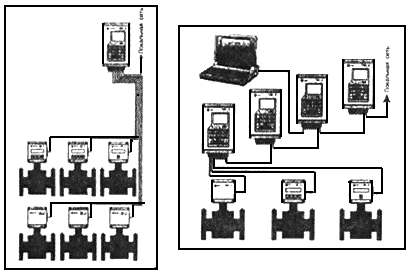

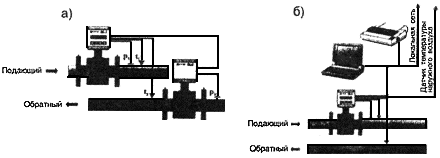

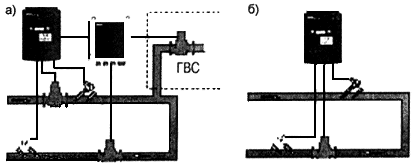

 Варианты компоновки узлов учета с теплосчетчиками КМ-5 даны на рис.10.

Рис.10. Варианты компоновки узлов с теплосчетчиками КМ-5

 По заказу теплосчетчик может комплектоваться одним, двумя или тремя преобразователями давления с унифицированным выходным сигналом постоянного тока 4-20 мА (типа Сапфир-22 ДИ или аналогичным) и термопреобразователем сопротивления для измерения температуры наружного воздуха. ПР состоит из первичного преобразователя (ПП) и электронного блока (БЭ), устанавливаемого непосредственно на ПП.

 Основные особенности теплосчетчика:

 - Высокая точность учета количества теплоты, расхода и давления теплоносителя

 - Широкий динамический диапазон измерений

 - Малая длина прямых участков трубопроводов ()

 - Контроль температуры наружного воздуха

 - Количество каналов: по теплу, расходу и давлению - 1, по температуре - до 3

 - Новая архитектура: тепловычислитель конструктивно объединен с электромагнитным преобразователем расхода, что значительно упрощает монтаж и увеличивает помехозащищенность.

 - Простота и удобство в эксплуатации

 - Возможность передачи данных на ЭВМ по интерфейсу RS-485 на расстояние до 100 м (по спецзаказу до 1 км)

 - Возможность объединения нескольких десятков теплосчетчиков КМ-5 в сеть по интерфейсу RS-485

 - Возможность подключения принтера по интерфейсу RS-485

 - Низкое энергопотребление

 - Отсутствие гидравлического сопротивления электромагнитных датчиков расхода

 - Большой объем статистических данных о параметрах системы теплоснабжения

 Реквизиты ТБН Энергосервис: 103055, г.Москва, 2-й Вышеславцев пер., 17, стр.2. тел. (095) 973-00-19.

Теплосчетчик КСТ-В. Госреестр N 16992-98 (ЗАО ИВК Саяны, г.Абакан).Теплосчетчик КСТ-В предназначен для обработки, преобразования и регистрации информации о количестве тепловой энергии, температуре, давлении, расходе воды и времени работы в закрытых и открытых системах водяного теплоснабжения при давлении до 1,6 МПа и температуре до 150 °С.

 Теплосчетчик, в зависимости от комплектации, состоит из:

 1) тепловычислителя КС-96 с 2-3 первичными преобразователями температуры типа Pt500;

 2) 1-4 преобразователей расхода (водосчетчиков);

 3) 0-2 преобразователей давления.

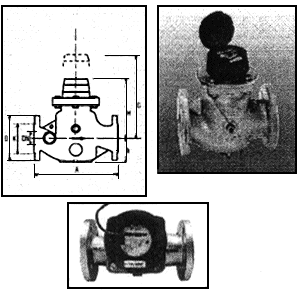

 В качестве преобразователя расхода (водосчетчиков) могут использоваться:

 - вихревые преобразователи расхода ВЭПС-ТИ;

 - тахометрические счетчики горячей воды ВСТ.

 Внешний вид теплосчетчика КСТ-В дан на рис.11.

Рис.11. Теплосчетчик КСТ-В

 В тепловычислителях производится регистрация среднечасовых значений за 50 последних суток следующих параметров:

 - потребляемой тепловой энергии;

 - объема теплоносителя в подающем и обратном трубопроводе ГВС;

 - температуры теплоносителя в подающем и обратном трубопроводах и трубопроводе ГВС;

 - давления в подающем и обратном трубопроводах.

 Для автоматизации сбора и обработки зарегистрированной в тепловычислителе информации предусмотрены:

 - оптоэлектронный разъем для связи с компьютером RS-232;

 - переносное устройство для сбора, переноса и вывода зарегистрированной информации на компьютер или на принтер КСПРН;

 - блок для подключения модема БСМ.

 Погрешность измерения количества тепловой энергии при 20 °С ±4% ( - разность температуры в подающем и обратном трубопроводе). Питание - от встроенных литиевых батарей с напряжением 3,65 В и сроком службы до 5 лет. Межповерочный интервал - 4 года.

Теплосчетчик СПТ941К. Госреестр N 17686-98 (НПФ Логика, г.С.-Петербург).

 НАЗНАЧЕНИЕ. Теплосчетчики СПТ941К предназначены для коммерческого учета тепловой энергии и массы теплоносителя (воды) при расчетах между потребителями и теплоснабжающими организациями.

 Теплосчетчики рассчитаны для использования в закрытых и открытых системах теплопотребления.

 СООТВЕТСТВИЕ СТАНДАРТАМ. Теплосчетчики соответствуют Правилам учета тепловой энергии и теплоносителя, стандарту EN1434 ЕС, рекомендациям 375 МОЗМ и МИ2412-97.

 Значения плотности и энтальпии воды вычисляются согласно ГСССД98-89 по измеренной температуре и договорным значениям абсолютного давления.

 Теплосчетчики соответствуют техническим условиям ТУ 4217-027-23041473-98.

 Теплосчетчики соответствуют классу 4 Рекомендации Р75. Теплосчетчики МОЗМ.

 ПЕРЕЧЕНЬ СОСТАВНЫХ ЧАСТЕЙ.

 1. Тепловычислитель СПТ941;

 2. Термопреобразователи сопротивления типа КТСПР-001, КТСПР9514, КТПТР-01, ТСП500ПТ, ТС серии 90 (Jumo), ТСП-0193-012.822-012, КТСМР9514, ТСМ-0193-012.822-012;

 3. Преобразователи объема воды:

- электромагнитные МР400, ПРЭМ, Эрис-В, СЭЛ;

 - ультразвуковые ДРК-С, СУР-97, УЗР-В-М, УЗС-1, УПР-1, УРСВ-010М, SONOFLO (Danfoss), ULTRAFLOWII (Kamstrup), Тритон, УРЖ2К, ДРК-3, UFC003R;

 - вихревые ВЭПС, Фотон, РЭВ Фотон, МЕТРАН-300ПР, СВА, VORFLO (Danfoss), ДРК-В, ВПР;

 - скоростные ВСТ, MTWI, MTHI (Zenner), ETWI, ETHI (Zenner), WPWI, WPHWI (Zenner), WSWI (Zenner), WPD (Meinecke), COSMOS (Premex), WS (Schlumberger), WE (Schlumberger), SD (Schlumberger), EEM-VS, -VM (Danfoss), ОСВ, ВМГ, BMX, M-EQ (Premex), M-NQ (Premex). Теплосчетчик обязательно включает тепловычислитель СПТ941, один или два преобразователя расхода и два термопреобразователя сопротивления из перечисленных выше.

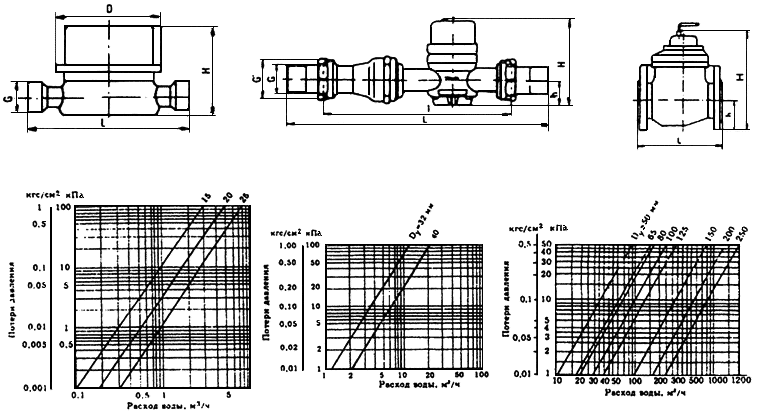

 Основные характеристики преобразователей расхода (водосчетчиков), которыми могут комплектоваться теплосчетчики СПТ941К, даны в табл.11.

Таблица 11

Основные характеристики водосчетчиков

 Примечания: 1. Допускается применение теплосчетчиков СПТ941К только в диапазонах измерений расхода согласно таблице.

 2. Глубина архивирования: 45 суток последних часовых значений, 6 месяцев последних суточных значений и 4 года последних месячных значений параметров.

 Тепловычислитель СПТ94. Госреестр N 17687-98 (НПФ Логика, г.С.-Петербург).

 НАЗНАЧЕНИЕ. Тепловычислитель СПТ941 предназначен для автоматизации учета теплопотребления по одному тепловому вводу. Он используется в составе теплосчетчиков, в частности СПТ941К, и рассчитан на работу в открытых и закрытых системах водяного теплоснабжения. Внешний вид тепловычислителя СПТ941 приведен на рис.12.

Рис.12. Внешний вид тепловычислителя СПТ941

 ЭНЕРГОНЕЗАВИСИМОСТЬ. Электропитание тепловычислителей осуществляется от встроенной литиевой батареи.

 Предусмотрена возможность питания водосчетчиков, подобно ультразвуковым Ultraflow-ll, непосредственно от тепловычислителей.

 Расчетный ресурс батареи, в зависимости от ее емкости и режима эксплуатации тепловычислителей, достигает 4-х или 12-ти лет.

 АРХИВЫ. Средние и суммарные значения измеряемых и вычисляемых параметров, а также диагностические сообщения заносятся в энергонезависимые архивы различной глубины:

 - часовые архивы - 45 суток;

 - суточные архивы - 6 месяцев;

 - месячные архивы - 4 года.

 Все архивы могут быть выведены с помощью простой процедуры на табло тепловычислителей.

 ОТЧЕТЫ. Тепловычислители формируют месячные и суточные отчеты, где в табличной форме представлены все необходимые сведения о потреблении тепловой энергии и теплоносителя по каждому виду. Причем, месячные отчеты привязаны к назначаемому расчетному дню.

 Отчеты могут быть распечатаны на принтере, считаны на компьютер, в том числе через модем или, при работе с переносным компьютером, через оптический порт тепловычислителей. Дискета с программой считывания отчетов прилагается к каждому прибору.

 МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ. Погрешность показаний в рабочих условиях эксплуатации не превышает:

 С целью минимизации погрешности измерений массы, температуры и тепловой энергии предусмотрен учет фактических характеристик термопреобразователей сопротивления.

 МОНТАЖ И НАСТРОЙКА. Тепловычислители крепятся с помощью винтов на любой вертикальной поверхности.

 Подключение датчиков осуществляется с помощью кабелей, которые вводятся в тепловычислители через сальники в крышке монтажного отсека. Электрическое подключение проводников кабелей к монтажной плате выполняется с помощью разъемных соединителей.

 Через стандартный девятиконтактный разъем, помещенный на крышке монтажного отсека, к тепловычислителям подключаются компьютер, модем или адаптер АПС45, который используется для работы с принтером.

 Настройка тепловычислителей на условия работы осуществляется с помощью клавиатуры лицевой панели.

 СООТВЕТСТВИЕ СТАНДАРТАМ. Тепловычислители соответствуют Правилам учета тепловой энергии и теплоносителя, стандарту EN 1434 ЕС, рекомендациям 375 МОЗМ и МИ 2412-97.

 Плотность и энтальпия воды вычисляются согласно ГСССД98-89 по измеренной температуре и договорному значению абсолютного давления.

 ЭКСПЛУАТАЦИОННЫЕ ПОКАЗАТЕЛИ.

 ДАТЧИКИ. К тепловычислителю могут быть подключены два водосчетчика с числоимпульсным выходным сигналом и два термопреобразователя сопротивления с характеристикой 100П, 100М или 500П. Максимальная частота следования входных импульсов составляет 18 Гц при беспотенциальном выходе водосчетчика (геркон или транзистор с открытым коллектором) и 500 Гц - при активном выходе с уровнями 0,4 В, 3...3,6 В.

 МОДЕЛИ. Существует восемь моделей прибора. Питание водосчетчиков обеспечивают модели 05-08, при этом расчетный ресурс встроенной батареи составляет 4 года.

Таблица 12

Модели тепловычислителя СПТ941

 СХЕМЫ УЧЕТА. Тепловычислитель позволяет реализовать любую, по выбору, из десяти схем учета с двумя водосчетчиками и двумя термопреобразователями сопротивления. Примеры схем приведены на рис.13.

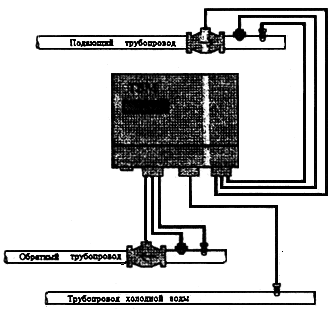

Рис.13. Примеры схем учета тепловой энергии с теплосчетчиком СПТ941 и тепловычислителем СПТ941 (а - Открытая система с водосчетчиками в подающем и обратном трубопроводах; б - Открытая система с водосчетчиками в подающем трубопроводе и трубопроводе ГВС; в - Закрытая система с водосчетчиками в подающем и обратном трубопроводах)

 Реквизиты НПФ Логика: 198020, г.С.-Петербург, набережная Обводного канала, 150, тел. (812) 252-29-40.

 Преобразователь расхода электромагнитный ПРЭМ

 Госреестр N 17858-98 (НПФ Теплоком, г.С.-Петербург)

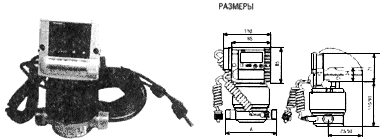

 ПРЭМ (рис.14) предназначен для преобразования объемного расхода и объема жидких сред с удельной электропроводностью от 10 до 10 См/м в электрические кодированный (интерфейс RS232C) и числоимпульсный сигналы с весом импульса от 0,25 до 100 л/имп.

Рис.14. Преобразователь расхода электромагнитный ПРЭМ

 ПРЭМ предназначен для эксплуатации при воздействии на него следующих факторов:

 - измеряемой среды, не агрессивной к материалу внутреннего покрытия трубы - фторопласту Ф4 и электродов - стали 12Х18Н10Т;

 - температуры измеряемой среды до 150 °С;

 - давления измеряемой среды до 1,6 МПа;

 - температуры окружающего воздуха от 5 до 50 °С;

 - относительной влажности воздуха до 95% при температуре 35 °С.

Таблица 13

Основные технические характеристики ПРЭМ

 Длина прямых участков трубопровода до и после преобразователя -

 Напряжение питания (18...30) В

 Преобразователь комплектуется блоком питания с 24 В

 Габариты и масса преобразователей не более:

 80x134x210 мм, 3,5 кг, для ПРЭМ 32;

 108x159x235 мм, 5 кг, для ПРЭМ 50;

 160x219x285 мм, 8 кг, для ПРЭМ 100.

 Выходной числоимпульсный сигнал формируется транзистором оптрона с открытым коллектором.

 Исполнение бесфланцевое. Присоединение с помощью шпилек и стандартных фланцев, установленных на трубопроводе.

 Имеется возможность подбора двух ПРЭМ по абсолютной разности их погрешностей.

 Расходомер ПРЭМ включен в состав теплосчетчиков:

 - СПТ-941К - производство Логика, СПб (экспертное заключение Главгосэнергонадзора России N 125-ТС);

 - СПТ961К-производство Логика, СПб (эксп. закл. Главгосэнергонадзора России N 126-ТС);

 - СТД - производство Динфо, Москва (эксп. закл. Главгосэнергонадзора России N 148-ТС);

 - РПТ-АМ - производство Теплосеть-сервис, Москва (эксп. закл. Главгосэнергонадзора России N 137-ТС).

Теплосчетчик СПТ961К. Госреестр N 17308-98 (НПФ Логика, г.С.-Петербург).

 НАЗНАЧЕНИЕ. Теплосчетчик СПТ961К предназначен для коммерческого учета тепловой энергии и массы теплоносителя при осуществлении расчетов между абонентами (потребителями) и теплоснабжающими организациями, а также для контроля режимов теплоснабжения и теплопотребления.

 Теплосчетчик рассчитан для применения как в закрытых, так и в открытых системах теплопотребления с количеством трубопроводов до пяти. Он позволяет контролировать расход, температуру и давление теплоносителя в каждом трубопроводе системы. Теплоносителем может быть вода, перегретый пар, насыщенный пар.

 Теплосчетчик может использоваться в локальных и распределенных сетях автоматизированных систем учета и контроля энергии и энергоресурсов, совместно с другими приборами фирмы ЛОГИКА (сумматорами электроэнергии и счетчиками природного газа) он позволяет организовать комплексный учет энергии и энергоносителей на уровне предприятия.

 СООТВЕТСТВИЕ СТАНДАРТАМ. Алгоритмы вычисления тепловой энергии и массы теплоносителя, реализованные в СПТ961К, соответствуют Правилам учета тепловой энергии и теплоносителя, рекомендации МИ2412-97 ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя, рекомендации МИ2451-98 ГСИ. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.

Значения теплофизических характеристик теплоносителей (плотность, энтальпия, вязкость, показатель адиабаты) определяются тепловычислителем согласно официальным данным Государственной службы стандартных справочных данных (ГСССД) в рабочих условиях:

 - 0-300 °С и 0,05-30,00 МПа - вода и конденсат;

 - 100-600 °С и 0,1-30,00 МПа - перегретый пар;

 - 100-300 °С - насыщенный пар.

 Теплосчетчик является средством измерений и соответствует рекомендации 75 Международной организации законодательной метрологии (OIML IR75. Heat meters).

 ПЕРЕЧЕНЬ СОСТАВНЫХ ЧАСТЕЙ.

 1. Тепловычислитель СПТ961.

 2. Термопреобразователи сопротивления типа КТПТР, КТСПР-001, ТСП-0193-012.822-012, ТСП 500 ПТ, КТСПР9514, КТСМР9514, ТСМ-0193-012.822-012, ТПТ-15.

 3. Термопреобразователи типа ТСПУ-055, ТСПУ-205.

 4. Преобразователи давления типа Сапфир-22МТ-ДИ, Сапфир-22М-ДИ, ПДИ-600, ПДИ-1000, ПДИ-1600, Метран-43-ДИ, MT100R, ЛЮСИ-ДИ, 4341 и 4362.

 5. Преобразователи перепада давления Сапфир-22М-ДД, Сапфир-22МТ-ДД, Метран-43 ДД, EJA110.

 6. Преобразователи объемного расхода и счетчики объема теплоносителя:

 - электромагнитные ИПРЭ, МР-400, РОСТ-1, ПРЭМ, РСЦ, СЭЛ, Эрис.В, VA2301, VA2302, VA2303, VA2304;

 - ультразвуковые ДРК-С, ДРК-В, ДРК-3, СУР-97, Тритон, УЗС-1, УПР-1, УРСВ-010М, ВЗЛЕТ MP, УРЖ2К, SONOFLO, UFM-001, UFM-500, ULTRAFLOWII, UFC002R, UFC003R;

 - вихревые ВЭПС, ВПР, ДРГ.М, МЕТРАН-300ПР, Фотон, РЭВ Фотон, PhD, V-Bar, VORFLO;

 - скоростные ВСТ, ВМГ, ВМХ, OCBI, MTWI, MTHI, ETWI, ETHI, WPWI, WPHWI, WSWI, WPD, COSMOS WP (WS), WS, WE, SD, EEM-VS, EEM-VM.

 Теплосчетчик обязательно включает тепловычислитель СПТ961 и необходимое число преобразователей расхода (перепада давления), температуры и давления из перечисленных выше.

 Основные характеристики преобразователей расхода, применяемых для комплектования теплосчетчика СПТ961К, даны в табл.14.

Таблица 14

Основные характеристики преобразователей расхода

 Таблица 15

Типы и основные характеристики преобразователей перепада давления

 Допускается применение теплосчетчиков СПТ961К только в диапазонах измерений расхода теплоносителя, указанных в таблице.

 Теплосчетчик СПТ961К рассчитан на обслуживание до 5 трубопроводов у одного или двух потребителей.

 Глубина часовых архивов - не менее 840 часов, суточных - не менее 300 суток и месячных - не менее 24 часов.

 Текущие и архивные значения всех измеряемых параметров могут быть выведены на табло счетчика, на принтер для целей документирования результатов измерений, и на компьютер, непосредственно или по коммутируемым телефонным линиям, или по радиосвязи для целей диспетчеризации потребления (отпуска) тепловой энергии, параметров и расхода теплоносителей.

 Тепловычислитель СПТ961. Госреестр N 17029-98 (НПФ Логика, г.С.-Петербург).

 НАЗНАЧЕНИЕ. Тепловычислитель является средством измерений, обеспечивающим взаимные расчеты между потребителями и поставщиками тепловой энергии.

 Тепловычислитель используется в составных теплосчетчиках, в частности СПТ961К, для открытых и закрытых систем теплоснабжения. Он способен обслуживать одновременно пять трубопроводов с водой, конденсатом, перегретым паром, сухим или влажным насыщенным паром.

 Один из возможных вариантов составного теплосчетчика с выводом данных на персональный компьютер и принтер приведен на рис.15.

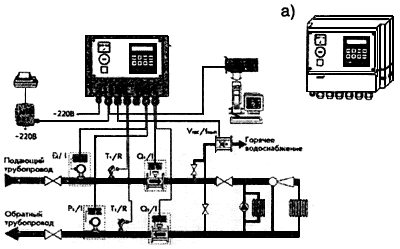

Рис.15. Пример организации учета тепловой энергии на базе СПТ961 (а - внешний вид тепловычислителя СПТ961)

 СООТВЕТСТВИЕ СТАНДАРТАМ. В основу алгоритмов вычисления тепловой энергии и массы теплоносителя положены нормативные документы:

 - Правила учета тепловой энергии и теплоносителя;

 - МИ 2412. ГСИ. Водяные системы водоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя;

 - МИ 2451. ГСИ. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.

 - Значения физических характеристик теплоносителя (энтальпия, показатель адиабаты, плотность, вязкость) определяются в соответствии с ГСССД 6-78 и ГСССД 98-86.

 Вычисления массового расхода теплоносителя для метода переменного перепада давления выполняются согласно ГОСТ 8.563.1* или РД 50-411, в зависимости от типа сужающего устройства:

 ________________

 * Действуют ГОСТ 8.586.1-2005, ГОСТ 8.586.2.-2005, ГОСТ 8.586.3-2005, ГОСТ 8.586.4-2005. - Примечание изготовителя базы данных.

 - диафрагма;

 - износоустойчивая диафрагма;

 - диафрагма с коническим входом;

 - сопло;

 - труба и сопло Вентури.

 ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ. Интегрированные функциональные возможности тепловычислителя обеспечивают комплексное решение широкого круга задач:

 - коммерческий учет потребления тепловой энергии и массы воды, перегретого и насыщенного пара;

 - контроль режимов теплопотребления;

 - организация систем диспетчеризации и контроля потребления тепловой энергии и теплоносителя.

 Тепловычислитель осуществляет непрерывный контроль входных электрических сигналов и параметров потока теплоносителя.

 Любые недопустимые отклонения параметров и сигналов от нормы фиксируются в архиве диагностических сообщений с привязкой по времени.

 Существенным достоинством тепловычислителя является наличие режима компенсации смещения нуля датчиков давления и перепада давления, который позволяет выполнять их оперативную подстройку на месте эксплуатации без доступа к органам регулировки.

 Введением специальной уставки полностью исключается влияние эффекта самохода.

 ДАТЧИКИ. Тепловычислитель рассчитан на работу совместно с датчиками расхода, объема, перепада давления, давления и температуры.

 К тепловычислителю могут быть одновременно подключены:

- восемь преобразователей с выходным сигналом тока 0-5, 0-20 или 4-20 мА;

 - четыре преобразователя с выходным числоимпульсным или частотным сигналом 0-1 кГц;

 - четыре термопреобразователя сопротивления с характеристикой 50П, 100П, 500П, 50М, 100М.

 АРХИВЫ. Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы, причем, с привязкой к расчетному дню и часу. Всего существует три типа таких архивов, имеющие различную глубину хранения:

 - часовые архивы - 840 ч;

 - суточные архивы - 300 сут;

 - месячные архивы - 24 мес.

 В специальном архиве ведется учет полного времени работы и перерывов электропитания.

 Важным свойством тепловычислителя является высокая надежность хранения информации - все архивы размещаются в энергонезависимой памяти и сохраняются в течение 12 лет при отключенном питании. Даже при самых неблагоприятных условиях эксплуатации, которые могут привести к частичной или полной потере работоспособности тепловычислителя, наличие почасовых слепков его состояния позволяет восстановить всю информацию с точностью до одного часа.

 Текущие и архивные значения всех измеряемых параметров и результатов вычислений всегда могут быть выведены на табло тепловычислителя и на персональный компьютер.

 Для исключения несанкционированного изменения данных используется защищенный режим работы тепловычислителя, при котором функция ввода блокируется.

 КОММУНИКАЦИОННЫЕ ВОЗМОЖНОСТИ. Развитые коммуникационные возможности тепловычислителя обеспечиваются интерфейсами:

 - RS485. Это магистральный системообразующий интерфейс, предназначенный для объединения приборов фирмы ЛОГИКА в информационную сеть. Обмен данными между компьютером и приборами поддерживается программным комплексом верхнего уровня СПСеть, а аппаратное сопряжение обеспечивается с помощью адаптера АПС69, установленного в компьютере;

 - RS232C. Этот интерфейс ориентирован, в основном, на подключение модема. В некоторых вариантах служит для непосредственного подключения компьютера или принтера с последовательным портом;

 - IEC1107. Посредством этого оптического интерфейса к тепловычислителю подключается специальное устройство сбора данных либо переносный компьютер при помощи адаптера АПС70. В последнем случае для считывания накопленных отчетов используется программа, которая прилагается к каждому тепловычислителю. В качестве устройства сбора накопленных отчетов может выступать подключаемый через специальный адаптер принтер с последовательным интерфейсом.

 - Принтер с интерфейсом CENTRONICS подключается к магистрали RS485 посредством адаптера АПС43 или АПС44.

 МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ. Основная погрешность не превышает:

 ±0,1/0,15% (приведенная) - по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами;

 ±0,05% (приведенная) - по показаниями расхода при работе с числоимпульсными входными сигналами;

 ±0,1/0,15 °С (абсолютная) - по показаниям температуры.

 ЭКСПЛУАТАЦИОННЫЕ ПОКАЗАТЕЛИ.

Теплосчетчик ТСК-4М. Госреестр N 18193-99 (НПФ Теплоком, г.С.-Петербург).

 НАЗНАЧЕНИЕ. Теплосчетчики ТСК-4М (рис.16) предназначены для организации коммерческого учета тепловой энергии и теплоносителя у потребителей в водяных системах теплоснабжения.

Рис.16. Теплосчетчик ТСК-4М

 Теплосчетчики состоят из следующих функциональных блоков:

 - вычислителя количества теплоты ВКТ-4М;

 - до четырех медных или платиновых термопреобразователей сопротивления с номинальным сопротивлением 100 или 500 Ом;

 - до четырех преобразователей расхода, имеющих выходной числоимпульсный сигнал;

 - до двух преобразователей давления с выходным сигналом постоянного тока (4-20) мА.

 Теплосчетчики обеспечивают измерение параметров теплоносителя и тепловой энергии по одному или двум тепловым вводам, каждый из которых может быть представлен одним или двумя трубопроводами.

 Теплосчетчик обеспечивает измерение и представление на индикатор и внешнее устройство посредством интерфейса RS232C следующих параметров:

 - количество тепловой энергии;

 - объем (масса) и объемный расход теплоносителя;

 - температура теплоносителя;

 - разность температур и потребленный объем (масса) теплоносителя;

 - время действия нештатных ситуаций с идентификацией ситуации кодом;

 - среднечасовые, среднесуточные и итоговые (с нарастающим итогом) значения параметров, указанных выше;

 - текущее время (календарь).

 Питание вычислителя теплосчетчиков осуществляется от автономного источника - литиевой батареи.

 Срок службы батареи без замены не менее 4 лет.

 Межповерочный интервал теплосчетчиков 4 года.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ. Теплосчетчики, в зависимости от их комплектации преобразователями, имеют технические характеристики, указанные в таблице 16.

Таблица 16

 Теплосчетчики обеспечивают возможность выбора и установки параметров и их значений, определяющих алгоритм работы прибора, а также возможность контроля указанных параметров в процессе эксплуатации. Теплосчетчики формируют архив данных глубиной:

 - 45 суток для часовых и суточных параметров;

 - неограниченно (с момента сброса информации архива) для итоговых параметров.

 Вычислитель количества теплоты ВКТ-4М. Госреестр N 20017-00 (НПФ Теплоком, г.С.-Петербург).

 Вычислитель ВКТ-4М (рис.17) предназначен для работы в составе теплосчетчика ТСК-4 для закрытых и открытых водяных систем теплоснабжения различных конфигураций. Вычислитель ВКТ-4М является модернизацией вычислителя ВКТ-4. Отличительные особенности модификаций ВКТ-4М даны в табл.17.

Рис.17. Вычислитель количества теплоты ВКТ-4М

 Таблица 17

Отличительные особенности модификаций ВКТ-4М

 Основные технические характеристики

 - Количество каналов измерения объема (числоимпульсных) - 2 или 4;

 - Количество каналов измерения температуры - 2 или 4;

 - Тип термопреобразователей ТСМ100, ТСП100, ТСП500;

 - Абсолютная погрешность по показаниям температуры - 0,10 °С;

 - Абсолютная погрешность по показаниям разности температур - 0,05 °С

 - Относительная погрешность по показаниям расхода - 0,2%;

 - Приведенная погрешность по показаниям давления 1%;

 - Относительная погрешность по показаниям количества тепловой энергии:

 при 3 °C10 °C 3%

 при 10 °С20 °С 1%

 при 20 °C147 °C 0,5%

 - Относительная погрешность измерения времени - 0,05%;

 - Настройки и архив хранятся в EEPROM;

 - Архив часовых, суточных параметров глубиной 45 суток;

 - Глубина архива итоговых параметров неограничена;

 - Представление информации на индикатор, посредством RS232C на принтер, модем и т.п;

 - Возможность контроля настройки вычислителя;

 - Питание - литиевая батарея. Срок службы батареи не менее 4 лет;

 - Габаритные размеры 115x115x56 мм;

 - Межповерочный интервал 4 года.

 В настоящее время выпуск налажен также на предприятиях:

 - ЗАО ТЕПЛОВОДОМЕР, г.Мытищи, т. (095) 583-86-27

 - ЗАО ПОЛЕТ, г.Самара, т. (8462) 95-77-62, 95-23-92

 Реквизиты НПФ Теплоком: 197136, г.С.-Петербург, ул.Бармалеева, 6. Тел/факс (812) 232-00-38; тел. 311-23-11.

Теплосчетчик ТСК-5. Госреестр N 20196-00. (НПФ Теплоком, г.С.-Петербург).

 НАЗНАЧЕНИЕ. Теплосчетчики ТСК-5 (рис.18) предназначены для измерения параметров теплоносителя и тепловой энергии в водяных и паровых системах теплопотребления потребителей и производителей тепловой энергии.

Рис.18. Теплосчетчик ТСК-5

 Теплосчетчики состоят из следующих функциональных блоков:

 - вычислителя количества теплоты ВКТ-5;

 - до восьми медных или платиновых термопреобразователей сопротивления с номинальным сопротивлением 50, 100 или 500 Ом;

 - до восьми преобразователей, имеющих выходной числоимпульсный (частотный) сигнал с частотой до 1000 Гц;

 - до восьми преобразователей давления с выходным сигналом постоянного тока (0-5), (0-20) или (4-20) мА;

 - до четырех датчиков перепада давления на основе стандартной диафрагмы, имеющих выходной токовый сигнал в диапазонах (0-5), (0-20) или (4-20) мА. Имеется возможность расширения диапазона измерения расхода путем использования двух расходомеров переменного перепада на одном трубопроводе.

 Теплосчетчики обеспечивают измерение, индикацию и регистрацию параметров теплоносителя и тепловой энергии по 1...8 трубопроводам, их среднечасовых, среднесуточных и итоговых значений, а также времени наработки и времени действия нештатных ситуаций в его работе.

 Теплосчетчики обеспечивают регистрацию указанной информации на внешнем устройстве (принтере, ПЭВМ и т.п.) посредством интерфейса RS232, RS485, Centronics.

 Питание вычислителя обеспечивается от сети переменного тока 220 В.

 Межповерочный интервал теплосчетчика - 4 года.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТСК-5. Теплосчетчики в рабочих условиях эксплуатации в зависимости от их комплектации датчиками имеют технические характеристики, указанные в таблице 18.

Таблица 18

 Примечание: В - вихревой, Т - тахометрический, У - ультразвуковой, Э - электромагнитный

 Вычислитель количества теплоты ВКТ-5. Госреестр N 20195-00. (НПФ Теплоком, г.С.-Петербург). Характерной особенностью ВКТ-5 (рис.19) является многоканальность, что позволяет одновременно обрабатывать сигналы датчиков расхода, давления и температуры, установленных на 8 трубопроводах.

Рис.19. Вычислитель количества теплоты ВКТ-5

 Возможность конфигураций измерительных входов по желанию потребителя позволяет использовать теплосчетчик в любых водяных и паровых системах теплопотребления.

 Глубина архивации часовых и суточных параметров теплоносителя не менее 45 суток.

 Срок хранения архива и параметров настройки при отключении питания не ограничен.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВКТ-5. Пределы допускаемых значений соответствуют значениям, приведенным в таблице 19.

Таблица 19

 ТЕХНИЧЕСКИЕ ВОЗМОЖНОСТИ.

 - 2-строчный алфавитно-цифровой ЖКИ с подсветкой.

 - 8-кнопочная клавиатура.

 - 8 каналов измерения температуры (ТСМ/ТСП -50, 100, 500).

 - 8 каналов измерения тока (0-4, 4-20, 0-20 мА).

 - 8 каналов измерения частоты (до 1000 Гц).

 - Используемые трубопроводы свободно конфигурируются под любую схему теплопотребления (в том числе учет на источнике), под любое количество потребителей (в пределах 8). Давления и температуры могут измеряться или устанавливаться договорными, по выбору.

 - Имеется возможность расширения диапазона измерения расхода путем использования двух расходомеров переменного перепада на одном трубопроводе.

 - Работает с датчиками с выходными сигналами, пропорциональными расходу, перепаду или корню квадратному из перепада.

 - Работает со всеми видами теплоносителей (вода, насыщенный или перегретый пар).

 - Для датчиков расхода может вводиться их нормальная статическая характеристика, что при нелинейной характеристике датчика позволяет повысить точность измерения расхода и разности расходов.

 - Архив часовой, суточный, нарастающим итогом, нештатных ситуаций с возможностью удобного просмотра.

 - Отображение текущих температур, расходов, давлений.

 - Регистрация нештатных ситуаций в работе системы теплопотребления и выходов параметров теплоносителя за установленные допуски. При этом режим обработки информации программируется с клавиатуры.

 - Возможность распечатывать готовые отчеты на принтер.

 - Два последовательных порта;

 - RS232: подключение компьютера, модема, принтера, пультов для скачивания архивов и переноса их на компьютер.

 - RS485: для объединения приборов в сеть при подключении к компьютеру или модему.

 - Встроенный CENTRONICS для подключения принтеров.

 - Возможность регулирования расхода воды на отопление (по заданному расходу, по температуре обратной воды), с учетом наружного воздуха и воздуха в помещении.

 - Питание вычислителя обеспечивается от сети переменного тока 220 В.

 - Межповерочный интервал вычислителя - 4 года.

 Преобразователь расхода турбинный ПРМТ. Госреестр N 13735-98. (НПФ Теплоком, г.С.-Петербург).

 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ. Преобразователи ПРМТ (рис.20) предназначены для преобразования объемного расхода и объема воды в электрический частотный и токоимпульсный сигналы.

Рис.20. Преобразователь расхода турбинный ПРМТ

 ПРМТ предназначен для эксплуатации при воздействии на него следующих влияющих величин:

 - температура воды - от 4 до 150 °С;

 - давление воды - до 1,6 МПа;

 - температура окружающего воздуха - от 5 до 50 °С;

 - относительная влажность воздуха до 95% при температуре 35 °С.

Таблица 20

Основные технические характеристики ПРМТ

 Предел основной относительной погрешности преобразования составляет в диапазонах расхода

 от до - ±2,0%

 от до - ±1,0%

 Дополнительная погрешность преобразования, вызванная изменением температуры среды на каждые 10 °С, не превышает значения равного минус 0,1% в диапазоне от 4 до 150 °С.

 Частотный сигнал формируется транзистором с открытым коллектором при 30 В.

 Параметры токоимпульсного сигнала:

 верхний уровень - 5±0,5 мА

 нижний уровень - 1 мА

 Потеря давления при расходе не превышает значения равного 25 кПа.

 Длина прямых участков трубопровода до и после преобразователя .

 Напряжение питания от 5 до 30 В.

 Масса - 2,3; 3,6; 6,1 кг.

 Габаритные размеры, мм - 130x200; 160x225; 225x280.

 Присоединение фланцевое.

Теплосчетчик СТ6. Госреестр N 16188-97. (НПФ Вымпел, г.Саратов).Теплосчетчик СТ6 предназначен для измерения и регистрации тепловой энергии, массы, температуры и давления сетевой воды на подающем и обратном трубопроводах закрытой и открытой систем теплоснабжения на предприятиях тепловых сетей и потребителей тепловой энергии.

 Состав теплосчетчика СТ6:

 - счетчик горячей воды типа ВСТ 15-250 мм;

 - тепловычислитель малопотребляющий ТВМ или ТВМ5К;

 - комплект согласованной пары термопреобразователей КТПТР.

 Пример обозначения теплосчетчика 125 мм, СТ6-125.

 В комплект поставки ТВМ входит специальное программное обеспечение для съема и обработки информации и кабель подключения портативного компьютера к ТВМ.

 Тепловычислители, входящие в состав теплосчетчика, могут поставляться в следующих модификациях:

 Дополнительное оборудование, которое может поставляться к теплосчетчику СТ6:

 Теплосчетчик СТ6 обеспечивает:

 1) регистрацию температур, давлений и часовых объемов (масс) воды в подающем и обратном трубопроводах теплосети, температуры холодной воды и кодов диагностики состояния теплосчетчика за 1024 часа (более 40 суток), отсчитанных с момента окончания последнего целого часа;

 2) считывание из ОЗУ вычислителя ТВМ данных регистрации с помощью переносного минитерминала (или портативного персонального компьютера), при этом обмен данными и их привязка к реальному времени производятся с помощью специальной программы, а также передачу измеренных и вычисленных параметров на удаленный (до 1 км) принтер либо персональный компьютер.

 Особенности теплосчетчика СТ6:

 - полная автономность питания в течение 5 лет всего теплосчетчика с первичными преобразователями расхода, температуры и давления;

 - полная заводская готовность к работе - не требуется никаких настроек на месте эксплуатации;

 - не требуется подвод электроэнергии и оборудование защитного заземления;

 - почасовая регистрация параметров в течение 1024 часов, измерение и регистрация давления в подающем и обратном трубопроводах;

 - съем и обработка информации портативным компьютером или минитерминалом, возможность стационарного подключения удаленного (до 1 км) принтера или компьютера.

 Межповерочный интервал теплосчетчика - 3 года.

 Основные технические данные теплосчетчика СТ6 даны в таблице 21.

Таблица 21

Технические характеристики теплосчетчика СТ6

 Вариант подключения теплосчетчика СТ6 на основе тепловычислителя ТВМ для открытой системы теплоснабжения дан на рис.21.

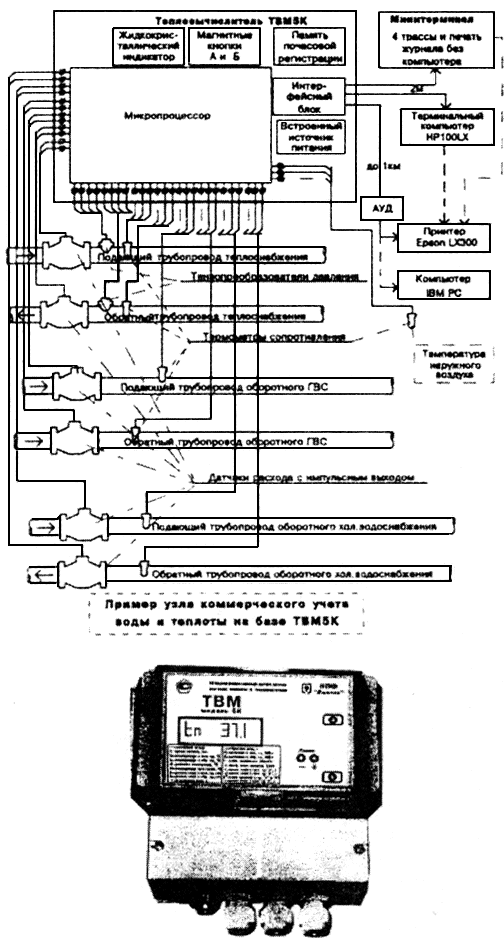

Рис.21. Вариант подключения теплосчетчика СТ6 на основе тепловычислителя ТВМ для открытой системы теплоснабжения

 Допустимые расходы для счетчиков горячей воды типа ВСТ даны в таблице 22, а габаритные размеры и гидравлические характеристики крыльчатых и турбинных счетчиков типа ВСТ даны на рис.22.

 Таблица 22

Допустимые расходы для счетчиков горячей воды типа ВСТ

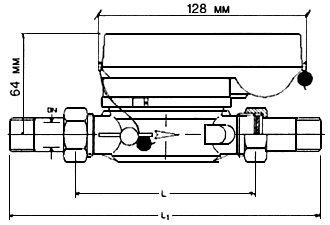

 Рис.22. Габаритные размеры и гидравлические характеристики крыльчатых и турбинных счетчиков типа ВСТ

 Применяемый в теплосчетчике СТ6 малопотребляющий тепловычислитель ТВМ является специализированным измерительно-вычислительным устройством на базе однокристального микропроцессора высокой степени интеграции.

 Структура тепловычислителя ТВИ и теплосчетчика СТ6 на его основе дана на рис.23.

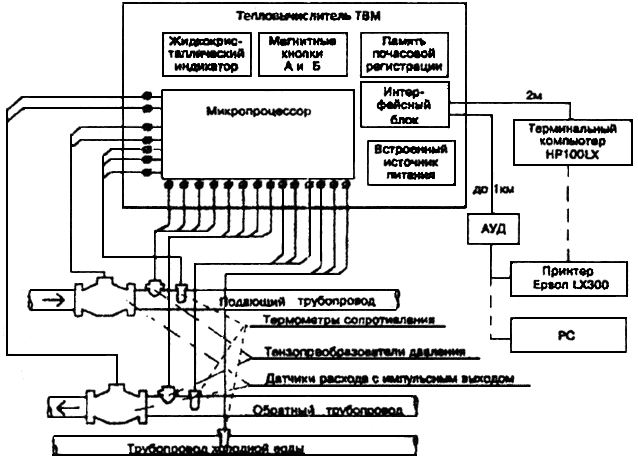

Рис.23. Структура тепловычислителя ТВМ и теплосчетчика СТ6 на его основе

 Микропроцессор выполняет преобразование сигналов первичных преобразователей (термометров сопротивления, преобразователей расхода и преобразователей давления) в цифровые значения температур подаваемой, обратной и холодной воды, расходов и давлений подаваемой и обратной воды, рассчитывает и запоминает в памяти почасовой регистрации параметры теплового потока (тепловую мощность и потребленную тепловую энергию), под управлением магнитных кнопок выводит измеренные и рассчитанные величины на жидкокристаллический индикатор.

 Терминал на базе портативного компьютера и специальной программы через интерфейсный блок считывает содержимое памяти почасовой регистрации и предоставляет возможность углубленного анализа работы теплопотребляющей установки и качества тепловой энергии. Терминал подключается через унифицированный кабель и специализированный вывод к разъему на корпусе ТВМ, доступному без вскрытия корпуса. Предусмотрено почасовое документирование параметров теплового потока, для чего к ТВМ может подключаться принтер через адаптер удаленного доступа (АУД), либо персональный компьютер. Кроме того предусмотрено:

 - подключение преобразователей температуры по двухпроводной линии связи (в зависимости от модификации);

 - применение преобразователей давления (тензопреобразователей) АО Манометр по РИБЮ 400881.001 или аналогичный, с сопротивлением измерительного моста (4+1) кОм и допустимым напряжением питания от 0 до 6 В или преобразователей давления с унифицированным токовым выходом (4-20) мА.

 Тепловычислитель ТВМ позволяет производить подключение любых объемных счетчиков-расходомеров воды, в т.ч. турбинных, крыльчатых, электромагнитных, вихревых, ультразвуковых, корреляционных с ценой импульса до 10000 литров, либо имеющих частотный импульсный выход с частотой до 1000 Гц.

 Предел допускаемой относительной погрешности вычисления количества потребленной тепловой энергии во всем диапазоне внешних воздействующих факторов и в диапазоне разности температур воды в подающем и обратном трубопроводах от 3 °С до 150 °С не превышает ±1% для преобразователей сопротивления типа 500П и ±2% для типа 100П.

 Предел допускаемой приведенной погрешности измерения массы воды (без учета погрешностей преобразователей расхода) - ±0,5%.

 Предел допускаемой основной относительной погрешности измерения давления воды - ±1%.

 Габаритные размеры ТВМ: длина - 200 мм, ширина - 160 мм, высота - 100 мм, масса - не более 600 г.

 Реквизиты НПФ Вымпел: г.Саратов, ул.Октябрьская, 60, тел/факс (8452) 98-42-85; 98-48-38.

Теплосчетчик ТЭМ-05М. Госреестр N 16533-99. (НПФ ТЭМ-прибор, г.Москва).Теплосчетчик ТЭМ-05М-3 (далее - теплосчетчик) предназначен для измерения и коммерческого учета количества теплоты в закрытых и открытых системах теплоснабжения, а также в системах горячего водоснабжения, потребляемой жилыми, общественными, коммунально-бытовыми зданиями, промышленными предприятиями, а также для использования в автоматизированных системах учета, контроля и регулирования тепловой энергии.

 Теплосчетчик осуществляет автоматическое измерение:

 - объемного расхода теплоносителя в трубопроводах системы теплоснабжения или (и) системы горячего водоснабжения;

 - температуры теплоносителя в трубопроводах системы теплоснабжения или (и) систем горячего водоснабжения и температуры теплоносителя в подпиточном трубопроводе;

 - времени работы при поданном напряжении питания;

 - времени работы теплосчетчика при наличии неисправностей теплосчетчика и нештатных состояний теплосистемы (далее - работа в зоне ошибок);

 - кодов ошибок, соответствующих неисправностям теплосчетчика и нештатным состояниям теплосистемы.

 Вычисление:

 - массового расхода теплоносителя в трубопроводах системы теплоснабжения или (и) системы горячего водоснабжения;

 - объема и массы теплоносителя, протекшего по трубопроводам системы теплоснабжения или (и) системы горячего водоснабжения;

 - разности температур в трубопроводах системы теплоснабжения или (и) системы горячего водоснабжения;

 - потребляемой тепловой мощности;

 Накопление:

 - потребленного количества тепла системой теплоснабжения или (и) системой горячего водоснабжения;

 - объема и массы теплоносителя, протекшего по трубопроводам системы теплоснабжения или (и) системы горячего водоснабжения;

 - времени работы при поданном напряжении питания;

 - времени работы в зоне ошибок.

 Теплосчетчик осуществляет индикацию всех измеряемых, вычисляемых и программируемых параметров.

 Теплосчетчик осуществляет преобразование объемного расхода или температуры теплоносителя в унифицированный сигнал постоянного тока.

 Теплосчетчик осуществляет архивацию и хранение во внутренней энергонезависимой памяти среднечасовых значений параметров системы теплоснабжения. В состав архивируемых параметров входят:

 - потребленное системой теплоснабжения или (и) системой горячего водоснабжения количества тепла;

 - объемный, массовый расход и количество теплоносителя, протекшего по трубопроводам системы теплоснабжения или (и) системы горячего водоснабжения;

 - температуры в трубопроводах системы теплоснабжения;

 - избыточного давления в трубопроводах систем теплоснабжения;

 - времени работы при поданном напряжении питания;

 - времени работы в зоне ошибок;

 - кодов ошибок.

 Среднечасовые значения хранятся в памяти теплосчетчика за последние 341 сутки работы теплосчетчика.

 Для связи с ПК и другими устройствами расходомер имеет порты последовательных интерфейсов RS232C или RS485.

 В таблице 23 приведен состав теплосчетчика в зависимости от модификации теплосчетчика.

Таблица 23

 Примечание:

 - * В комплекте с теплосчетчиком не поставляются, имеется лишь возможность подключения указанных измерительных преобразователей.

 - ПК - IBM-совместимый персональный компьютер.

 Схема подключения измерительных преобразователей и схема установки теплосчетчика приведены на рис.24 и 25.

Рис.24. Схема подключения измерительных преобразователей теплосчетчика ТЭМ-05М

 Расчет потребленного количества тепла осуществляется по формуле:

 где - расход теплоносителя, измеряемый ППР1;

 , - удельная энтальпия теплоносителя в трубопроводах, где установлены ТС1, ТС2 соответственно.

 Примечание

 Возможна эксплуатация теплосчетчика без использования датчика температуры ТС3. В этом случае термопреобразователи сопротивления следует подключать в соответствии с рис.

Рис.25. Схема установки теплосчетчика ТЭМ-05М

 Технические характеристики теплосчетчика ТЭМ-05М.

 Диапазон измерения объемного и массового расхода, а также объема и массы теплоносителя по каналам измерения ППР составляет от 2 до 100% от выбранного наибольшего расхода . Диапазоны расходов для каждого ППР приведены в таблице 25.

Таблица 25

 Примечание: Под наибольшим и наименьшим расходом (, соответственно) подразумевается максимальное и минимальное значение расхода, при котором теплосчетчик обеспечивает свои метрологические характеристики при непрерывной работе.

 У теплосчетчика для ППР вводится переходной расход , который делит диапазон расходов на верхнюю и нижнюю зоны с разными значениями основной относительной погрешности ().

 Дискретные входы теплосчетчика могут осуществлять измерение частоты или подсчет импульсов и предназначены для подключения ПР с частотным или числоимпульсным выходным сигналом.

 Диапазон измерения частот составляет от 100 до 10000 Гц.

 Емкость интегратора накопления объема, массы теплоносителя и тепловой энергии не менее 7 десятичных знаков.

 Диапазон изменения выходного сигнала постоянного тока - 4-20 мА. Диапазон измерения температуры теплоносителя - от 5 до 150 °С. Диапазон измерения разности температур теплоносителя от 3 до 145 °С. Диапазон изменения аналогового сигнала постоянного тока ДИД, подключаемых ко входам измерения давления, должен составлять 4-20 мА.

 Материал внутреннего покрытия трубопровода и электродов ППР и соответствующее рабочее и пробное давление приведены в таблице 26.

Таблица 26

 Масса ИВБ не более 2,5 кг.

 Масса ППР и теплосчетчика в зависимости от диаметра условного прохода используемого первичного преобразователя соответствует значениям, приведенным в таблице 27.

Таблица 27

 Потребляемая мощность теплосчетчика не превышает 15 ВА.

 Степень защиты ППР - IP65, ИВБ - IP64 по ГОСТ 14254-96.

 Теплосчетчик предназначен для круглосуточной работы.

 Средний срок службы теплосчетчика не менее 10 лет.

 Рабочие условия:

 - Рабочая среда - вода;

 - Температура теплоносителя - от 5 до 150 °С;

 -Температура воздуха, окружающего ППР, ТС и ИВБ, от плюс 5 до плюс 50 °С;

 - Относительная влажность воздуха, окружающего ППР, ТС и ИВБ, не должна превышать 95% при 35 °С;

 - Питание напряжением переменного тока 220+10%-15%* В.

 ________________

 * Соответствует оригиналу. - Примечание изготовителя базы данных.

 - Частота питающей сети - 50,0±1,0 Гц;

 - Напряженность внешнего магнитного поля, воздействующего на ИВБ, не должна превышать 40 А/м с частотой 50 Гц;

 - Удельная электрическая проводимость теплоносителя должна находиться в пределах от 10 до 10 См/с.

 Метрологические характеристики:

 - Теплосчетчик сохраняет свои метрологические характеристики при соблюдении рабочих условий.

 Относительная основная погрешность теплосчетчика при измерении количества теплоты в соответствии с МИ 2164-91 и по международной рекомендации МОЗМ Р75 не превышает значений, указанных в таблице 28.

Таблица 28

________________

 * Соответствует оригиналу. - Примечание изготовителя базы данных.

 Примечание: В скобках даны значения пределов допускаемой относительной основной погрешности теплосчетчика при расходе теплоносителя в диапазоне .

 Относительная основная погрешность теплосчетчика при измерении объемного расхода теплоносителя по каналам измерения ППР не превышает значений, указанных в таблице 29.

Таблица 29

 Относительная основная погрешность ИВБ при вычислении количества теплоты не превышает значений, указанных в таблице 30.

Таблица 30

 Относительная основная погрешность измерения разности температур комплектом термопреобразователей сопротивления, подобранных в пару, не превышает значений, указанных в таблице 31.

Таблица 31

 Относительная основная погрешность ИВБ при преобразовании сигнала от датчиков давления не превышает ±0,5%. Предел основной относительной погрешности датчиков избыточного давления не должен превышать ±1,0%.

 Приведенная основная погрешность преобразования значений выбранного параметра в унифицированный сигнал постоянного тока не превышает ±1,0%.

 Относительная основная погрешность преобразования частотного сигнала в показания расхода теплоносителя не превышает ±0,25%.

 Относительная основная погрешность преобразования числоимпульсного сигнала в показания объема теплоносителя не превышает ±0,25%.

 Относительная основная погрешность при вычислении объема теплоносителя по каналам измерения ППР не превышает ±0,5%.

 КОМПЛЕКТНОСТЬ. В таблице 32 приведен комплект поставки теплосчетчика.

Таблица 32

Комплектность поставки теплосчетчика ТЭМ-0,5М

 Примечания: 1. Допускается поставка другого комплекта термопреобразователей или термопреобразователей, подобранных в пару, с номинальной статической характеристикой 100П или Рt100, обеспечивающих погрешность измерения разности температур не хуже приведенной.

 2. В комплектации термопреобразователями сопротивления в скобках указано их количество для теплосчетчиков, включаемых по схеме с устанавливаемым термопреобразователем на трубопроводе холодного водоснабжения или на другом третьем трубопроводе.

 ПОВЕРКА. Теплосчетчик подлежит обязательной государственной поверке в следующих случаях:

 - первичная поверка - при выпуске с производства;

 - периодическая поверка - по истечении межповерочного интервала;

 - внеочередная поверка - после ремонта.

 При сдаче теплосчетчика в ремонт, поверку паспорт должен находиться с теплосчетчиком.

 В разделе паспорта УЧЕТ РАБОТЫ необходимо производить отметки об обязательной первичной и периодической госповерке, а также отметки даты снятия теплосчетчика на поверку (ремонт) и ввода в эксплуатацию, в том числе после поверки (ремонта). Отметки производятся организацией, выполнявшей установку (поверку, ремонт).

 Отсутствие отметки даты ввода в эксплуатацию, снятия на поверку (ремонт) и ввода после поверки (ремонта) считается нарушением правил эксплуатации!

 Поверку теплосчетчиков производят по методике поверки теплосчетчика ТЭМ-05М МП 248-97 Государственная система обеспечения единства измерений. Теплосчетчик ТЭМ-05. Методика поверки.

 Периодичность поверки теплосчетчика установлена 2 года.

 Теплосчетчик следует хранить в сухом и вентилируемом помещении при температуре от 5 до 40 °С, относительной влажности до 95% при температуре 25 °С.

 Транспортирование теплосчетчика производится любым видом транспорта (авиационным - в отапливаемых герметизированных отсеках самолетов) с защитой от атмосферных осадков.

 Предприятие-изготовитель гарантирует соответствие теплосчетчика ТУ при соблюдении потребителем условий транспортировки, монтажа, эксплуатации. Гарантийный срок эксплуатации - 18 месяцев со дня продажи теплосчетчиков. Гарантии распространяются только на теплосчетчики, у которых не нарушены пломбы.

 Теплосчетчик, у которого во время гарантийного срока будет обнаружено несоответствие требованиям ТУ, ремонтируется предприятием-изготовителем или заменяется другим. По вопросам гарантийного обслуживания следует обращаться по адресу:

Республика Беларусь, 220050, г.Минск, ул.К.Цеткин, д.5, ф.Арвас, тел. (017) 220-21-37, тел/факс (017) 226-57-33, e-mail: arvas@open.by

 Реквизиты НПФ ТЭМ-прибор, 101000, г.Москва, Старосадский пер., 8, тел/факс (095) 234-30-85; 234-30-86.

Теплосчетчик CF (ф. Schlumberger). Теплосчетчик CF (ф. Schlumberger) состоит из тепловычислителя CF-50 с регистрирующим устройством DL-50, расходомеров типа WSC-P; WEC-P; MTWH/MTH/MTH-P, датчиков температуры Тr и Ts и датчиков давления (по заказу).

 Тепловычислитель CF-50 (ф. Schlumberger) представляет новое поколение тепловычислителей модульного типа и оснащен широким диапазоном современных систем обмена данными. CF-50 имеет возможность выбора и замены источника питания (батарея со сроком службы 5, 10 лет или сеть).

 CF-50 вычисляет количество потребленной энергии на основе показаний счетчика воды, разности температур и поправки на энтальпию. Габаритные размеры тепловычислителя даны на рис.26, а формат дисплейного табло - в таблице 33.

.

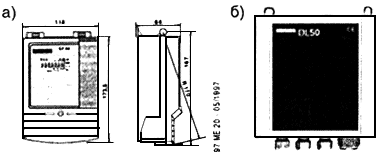

Рис.26. Габаритные размеры тепловычислителя CF-50 (а) и внешний вид архиватора DL-50 (б)

 Таблица 33

Формат дисплейного табло CF-50

 Функциональные возможности CF-50:

 1) вычисление показаний в двух режимах: возможность задания порогового значения расхода, мгновенной мощности, , или и дополнительного вычисления в отдельном регистре потребления энергии и времени, и также учета времени работы в этом режиме;

 2) сохранение месячных показаний: хранение в памяти данных о потребленной энергии за последние 13 месяцев. Пиковыми показателями расхода для контроля работы системы отопления и потребления тепла являются сохраняемые в памяти три максимальных значения текущей мощности и расхода, а также дата и время их регистрации. Варианты вычислителей CF-50 и их технические характеристики даны в таблице 34.

Таблица 34

CF-50: Варианты вычислителей

 Регистрирующее устройство (архиватор) DL-50 (рис.26) предназначено для регистрации и хранения данных о почасовом, суточном и месячном потреблении тепловой энергии, а также о других параметрах теплоносителя и работе узла учета, в соответствии с требованиями Правил учета тепловой энергии и теплоносителя в системах водяного теплоснабжения. Архивируемые данные распечатываются на принтере в виде отчетов или передаются на персональный компьютер (ПК) для их обработки (например, для построения графиков нагрузки).

 При необходимости к архиватору подключаются следующие приборы узла учета:

 - теплосчетчик CF-50 (вычислитель, расходомер , датчики температуры Тr и Ts),

 - до трех расходомеров с импульсным выходом,

 - два датчика давления (по спецзаказу).

 ОСНОВНЫЕ ОСОБЕННОСТИ:

 - сохранение почасовых значений тепловой энергии, объемов и масс теплоносителя, расчет среднечасовых значений температур теплоносителя и давлений, регистрация ошибок в работе узла учета, времени их возникновения и длительности;

 - питание автономное (батарея) или от сети;

 - вывод сообщений об ошибках для всех подключенных компонентов узла учета;

 - передача данных на компьютер через интерфейс RS232;

 - вывод на печать через параллельный порт LPT, совместимость с различными принтерами (EPSON LX100, LQ300 и т.п.);

 - по выбору пользователя распечатывается 4 стандартных отчета:

 - почасовые данные за любой из последних 45 дней;

 - суточные данные за последние 45 дней;

 - месячный отчет за любой из последних 12 месяцев;

 - текущие параметры и результаты самотестирования DL-50.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АРХИВАТОРА DL-50:

 Диапазон температуры окружающей среды, °С - 5...55;

 Максимальная относительная влажность окружающей среды, % - 95;

 Питание (по выбору) - от батарейки (2 года) от сети 220 В;

 Входные сигналы по давлению, мА - 0...5, 0...20, 4...20 (по выбору);

 Входные сигналы по объему (л/импульс) - 1...2500;

 Интерфейс связи с компьютером - RS232;

 Связь с тепловычислителем - по стандарту M-BUS;

 Масса устройства без блока питания, кг - 0,57;

 Срок службы - 12 лет.

 Пример возможной организации узлов учета потребления тепла в открытой и закрытой системе теплоснабжения дан на рис.27, а пример схемы подключения персонального компьютера и принтера к узлу учета с тепловычислителем CF-50 и архиватором DL-50 дан на рис.28.

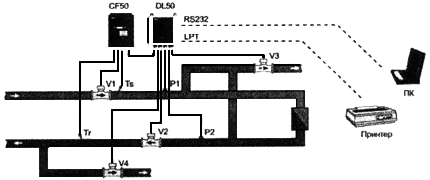

Рис.27. Примеры возможной организации узлов учета потребления тепла на базе теплосчетчика CF-50 и архиватора DL-50: а - открытая система; б - закрытая система

 Рис.28. Пример схемы подключения персонального компьютера и принтера к узлу учета с тепловычислителем CF-50 и архиватором DL-50

 Механические расходомеры (ф. Schlumberger). Вертикальный турбинный расходомер типа WSC-P.

 Счетчики типа WSC-P оборудованы сумматором с импульсным выходом, позволяющим их применение для измерения расходов в водоснабжении и теплоснабжении в качестве расходомера. Совместно с тепловычислителями CF-50 (ф. Schlumberger) они применяются для измерения потребляемой тепловой энергии.

 Устанавливают эти расходомеры горизонтально. Перед счетчиком ставится фильтр для защиты от механических примесей. Для установки рекомендуется соблюдать прямые участки перед счетчиком:

 - после фильтра, если фильтр установлен перед счетчиком;

 - после остальных возмущающих поток элементов.

 Преимущества вертикальных турбинных расходомеров типа WSC-P:

 - считывание показаний на сумматор, снабженный щеткой

 Характеристика сумматора:

 цифровая индикация: 10 л,

 младшее деление: 2 л

 максимальный объем: 999999,99 м

 - расходомер позволяет производить замену рабочего механизма на месте эксплуатации;

 - эпоксидное покрытие защищает от коррозии;

 - расходомер с импульсным выходом применяют в узлах учета тепла с тепловычислителем CF-50

 Цена импульса: 25 л

 Длина кабеля: 5 м.

 Внешний вид вертикального турбинного расходомера типа WSC-P дан на рис.29, а технические и габаритные характеристики даны в таблице 35.

Рис.29. Вертикальный турбинный расходомер типа WSC-P (ф. Schlumberger)

Таблица 35

Технические и габаритные характеристики вертикальных турбинных расходомеров типа WSC-P

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ TYPE WSC-P

 Горизонтальный турбинный расходомер типа WEC-P.

 Счетчики типа WEC-P оборудованы сумматором с импульсным выходом для применения в узле учета тепла с тепловычислителем CF-50. Цена импульса: 250 л (от 100 до 300 мм), 2500 л для 400 мм. Длина кабеля 5 м. Счетчики применяются для измерения расходов в водоснабжении и теплоснабжении в качестве расходомеров, а совместно с тепловычислитепями CF-50 используются для измерения потребляемой тепловой энергии.

 Устанавливают эти расходомеры горизонтально или вертикально. Перед счетчиком ставится фильтр для защиты от механических примесей. Для установки рекомендуется соблюдать прямые участки перед счетчиком:

 - после фильтра, если фильтр установлен перед счетчиком;

 - после остальных возмущающих поток элементов.

 Преимущества горизонтальных турбинных расходомеров типа WEC-P:

 - считывание показаний на сумматор, снабженный щеткой.

 Характеристика сумматора:

 цифровая индикация: 10 л ( 100-300 мм), 1000 л ( 400 мм)

 младшее деление: 20 л ( 100-300 мм), 200 л ( 400 мм)

 максимальный объем: 9999999,9 м ( 100-300 мм), 99999999 м ( 400 мм);

 - расходомер позволяет производить замену рабочего механизма на месте эксплуатации;

 - эпоксидное покрытие защищает от коррозии.

 Внешний вид горизонтального турбинного расходомера типа WEC-P дан на рис.30, а технические и габаритные характеристики даны в табл.36.

Рис.30. Горизонтальный турбинный расходомер WEC-P

 Таблица 36

Технические и габаритные характеристики горизонтальных трубинных расходомеров типа WEC-P
