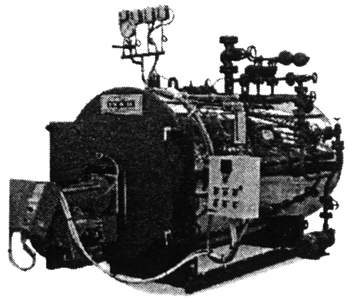

ОБЩЕЕ ОПИСАНИЕ
Жаротрубный стальной паровой котел с тупиковой горизонтальной газоплотной топкой и периферийным пучком дымогарных труб со встроенными турбулизаторами паропроизводительностью от 140 до 5000 кг пара в час.
Факел горелки, работающей под наддувом, формируется вдоль горизонтальной оси цилиндрической тупиковой топки от фронта котла, с возвратным движением к фронту и разворотом к периферийно расположенному в водяном объеме котла пучку жаровых труб конвективной поверхности теплообмена.
Продукты сгорания по жаровым трубам конвективной поверхности поступают в газосборный коллектор в задней части котла, оснащенный газоотводящим патрубком. Для интенсификации теплообмена все трубы конвективной поверхности оснащаются шнековыми турбулизаторами из нержавеющей стали.
Рабочее давление - 12 и 15 бар (опрессовочное 15 и 17 бар).
Топливо - природный газ, дизельное топливо, топочный мазут.
УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Стальной двухходовой жаротрубный паровой котел с горизонтальной цилиндрической топкой с реверсивным развитием факела и периферийным расположением дымогарных труб конвективных поверхностей теплообмена, оснащенных турбулизаторами.
- Внешний кожух котла изготовлен из алюминия. Толщина теплоизоляции из минеральной ваты равна 60 мм.
- Фронтальная дверь закрывает топку и обеспечивает уплотнение периметра со стороны продуктов сгорания для формирования газового потока на входе в конвективную поверхность теплообмена. Теплоизоляция осуществляется блоком из жаропрочной и стойкой к эрозии керамики.
- Котел оснащен опорной рамой из стального профиля для монтажа на фундаменте, имеет два кронштейна (проушины) для подъема котла.

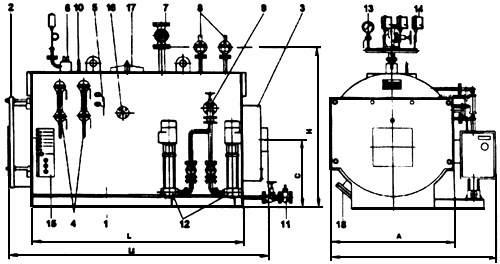

1. Котел
2. Топочная дверь
3. Газосборный коллектор
4. Указатели уровня
5. Краны проверки уровня
6. Датчики регуляторов уровня
7. Парозапорный вентиль
8. Предохранительные клапаны
9. Питательный узел
10. Датчик защиты по минимальному уровню воды
11. Линия дренажа
12. Питательный насос
13. Манометр
14. Рабочие и блокирующий датчики давления
15. Панель управления
16. Фланец трубопровода непрерывной продувки
17. Люк для осмотра
18. Дверца лаза
Основные технические характеристики котлов ВНР
|
Модель
|
140
|
200
|
300
|
400
|
500
|
700
|
800
|
1000
|
1250
|
1500
|
1750
|
2000
|
2500
|
3000
|
3500
|
4000
|
5000
|
|
Полезная мощность, кВт
|
100
|
140
|
210
|
270
|
350
|
490
|
560
|
700
|
870
|
1050
|
1220
|
1400
|
1740
|
2090
|
2440
|
2790
|
3462
|
|
Паропроиз-
водительн., кг/ч
|
140
|
200
|
300
|
400
|
500
|
700
|
800
|
1000
|
1250
|
1500
|
1750
|
2000
|
2500
|
3000
|
3500
|
4000
|
5000
|
|
КПД при номин. мощн., %
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
|
Расход прир. газа*, м /ч
|
11,7
|
16,6
|
25,0
|
33,3
|
41,5
|
58,3
|
66,6
|
83,2
|
104
|
124,8
|
145,7
|
166,5
|
208
|
249,7
|
291,2
|
332,9
|
416,2
|
|
Расход жидк. топлива*, кг/ч
|
9,1
|
12,9
|
18,5
|
26
|
32,4
|
45,4
|
51,9
|
64,8
|
81,0
|
97,3
|
113,6
|
129,8
|
162,1
|
194,6
|
227
|
259,4
|
324,4
|
|
 топки котла, мм
|
432
|
432
|
480
|
480
|
576
|
576
|
626
|
626
|
724
|
724
|
724
|
822
|
872
|
940
|
940
|
1064
|
1110
|
|
Длина топки котла, мм
|
1110
|
1110
|
1409
|
1409
|
1659
|
1659
|
1660
|
1860
|
1860
|
2110
|
2405
|
2340
|
2660
|
2660
|
2860
|
3082
|
4020
|
|
Объем котл. воды, min, м
|
0,32
|
0,32
|
0,44
|
0,44
|
0,69
|
0,69
|
0,87
|
0,96
|
1,28
|
1,44
|
1,58
|
1,86
|
2,55
|
2,68
|
2,83
|
4,15
|
5,05
|
|
Объем котл. воды, max, м
|
0,38
|
0,38
|
0,53
|
0,53
|
0,8
|
0,8
|
1
|
1,11
|
1,45
|
1,63
|
1,8
|
2,09
|
2,82
|
2,98
|
3,15
|
4,55
|
5,56
|
|
Аэродинамич. coпp., мбар
|
1,5
|
2,5
|
3
|
3,5
|
4,2
|
4,5
|
5
|
6
|
6,5
|
6,8
|
7
|
7
|
8
|
8,2
|
9
|
10
|
10,2
|
|
 присоед. паропров., мм
|
25
|
25
|
32
|
32
|
40
|
40
|
50
|
50
|
65
|
65
|
80
|
80
|
80
|
80
|
100
|
100
|
100
|
|
 присоед. дренажа, мм
|
25
|
25
|
25
|
25
|
25
|
25
|
25
|
25
|
25
|
25
|
25
|
40
|
40
|
40
|
40
|
40
|
40
|
|
 прис. предохр. клап., Dn
|
2x25
|
2x25
|
2x25
|
2x25
|
2x25
|
2x25
|
2x25
|
2x25
|
2x25
|
2x25
|
2x32
|
2x32
|
2x32
|
2x32
|
2x32
|
2x40
|
2x40
|
|
Мин. дл. эмис. тр. гор., мм
|
320
|
320
|
320
|
320
|
320
|
320
|
320
|
320
|
320
|
320
|
350
|
350
|
350
|
350
|
350
|
370
|
450
|
|
 присоед. горелки, мм
|
150
|
150
|
170
|
170
|
200
|
200
|
250
|
250
|
300
|
300
|
300
|
300
|
300
|
340
|
340
|
370
|
370
|
|
 присоед. газохода, мм
|
200
|
200
|
250
|
250
|
250
|
250
|
250
|
250
|
300
|
300
|
300
|
350
|
350
|
400
|
400
|
450
|
550
|
|
Вес без воды, кг
|
1150
|
1150
|
1450
|
1450
|
2200
|
2200
|
2550
|
2800
|
3300
|
3650
|
3900
|
4650
|
5500
|
6400
|
6850
|
8600
|
12500
|
Рабочее давление - 12 бар
Температура отходящих газов - 240 °С
Температура питательной воды - 70 °С, давление - 11,7 бар
* - теплота сгорания: природный газ  =7950 ккал/нм , жидкого топлива  =10200 ккал/кг
Габаритные размеры котлов ВНР
|
Модель
|
140
|
200
|
300
|
400
|
500
|
700
|
800
|
1000
|
1250
|
1500
|
1750
|
2000
|
2500
|
3000
|
3500
|
4000
|
5000
|
|
А, мм
|
954
|
954
|
1046
|
1046
|
1190
|
1190
|
1310
|
1310
|
1500
|
1500
|
1500
|
1620
|
1750
|
1860
|
1860
|
2100
|
2190
|
|
В, мм
|
1450
|
1450
|
1540
|
1540
|
1690
|
1690
|
1810
|
1810
|
2000
|
2000
|
2000
|
2120
|
2270
|
2380
|
2380
|
2620
|
2740
|
|
Н, мм
|
1294
|
1294
|
1386
|
1386
|
1530
|
1530
|
1650
|
1650
|
1840
|
1840
|
1840
|
1960
|
2110
|
2230
|
2230
|
2456
|
2535
|
|
L, мм
|
1274
|
1274
|
1524
|
1524
|
1828
|
1828
|
1831
|
2031
|
2033
|
2283
|
2533
|
2534
|
2832
|
2835
|
3035
|
3285
|
4186
|
|
Lt, мм
|
1769
|
1769
|
2019
|
2019
|
2323
|
2323
|
2326
|
2526
|
2529
|
2779
|
3029
|
3030
|
3392
|
3445
|
3645
|
3995
|
4900
|
|
С, мм
|
597
|
597
|
578
|
578
|
650
|
650
|
700
|
700
|
750
|
750
|
750
|
805
|
1205
|
1260
|
1260
|
1400
|
1450
|
Котлы ВНР имеют сертификат соответствия Госстандарта России и разрешение на применение Госгортехнадзора России.
Хабрахамов А.Р., Хизяпов Р.Г., Анчихоров П.П., Головин С.А.
Справочник промышленного оборудования. -
М.: , ЗАО Вентиляция, водоснабжение, теплоснабжение, 2004-2005
|
