ОБЩЕЕ ОПИСАНИЕ

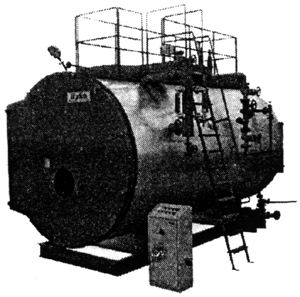

Моноблочный стальной жаротрубный паровой котел для получения насыщенного пара с трехходовым движением продуктов сгорания паропроизводительностью от 2000 до 20.000 кг/час.
Факел горелки, работающей под наддувом, формируется вдоль горизонтальной топки от фронта котла. Удлиненная горизонтальная нереверсивная цилиндрическая топка пригодна для монтажа практически любых дутьевых горелок, в том числе и ротационных.
Первый конвективный пучок жаровых труб возвращает продукты сгорания к фронту котла, а третий ход осуществляется вторым конвективным пучком стальных труб, направляющим продукты сгорания к газосборному коллектору в задней части котла.
Рабочее давление 12 и 15 bar (опрессовочное 15 и 17 bar).
Топливо - природный газ, дизельное топливо, мазут (возможно использование мазута М100 по отдельному запросу).
УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Стальной трехходовой жаротрубный паровой котел с горизонтальной цилиндрической топкой с нереверсивным развитием факела и периферийным расположением дымогарных труб конвективных поверхностей теплообмена.
2. Внешний кожух котла изготовлен из алюминия. Толщина теплоизоляции из минеральной ваты равна 80 мм.
3. Передняя и задняя смотровые двери обеспечивают легкий доступ к жаровым трубам.
4. Котел оснащен опорной рамой из стального профиля для монтажа на фундаменте, имеет два кронштейна (проушины) для подъема котла.

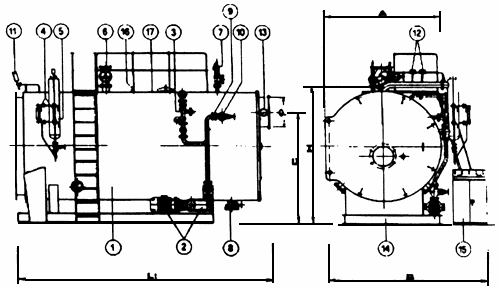

1 - котел
2, 3 - питательные насосы
4 - указатели уровня
5 - регулятор уровня
6 - парозапорный кран
7 - предохранительные клапаны
8 - дренаж
9 - обратный клапан
10 - питательный узел
11 - манометр
12 - рабочие и блокирующий датчики давления
13 - датчик температуры уходящих газов
14 - основание котла
15 - пульт управления
16 - датчик защиты по минимальному уровню воды
17 - табличка с номером котла
Основные технические характеристики котлов SB/V
|
Модель
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
18
|
20
|
|
Полезная мощность, кВт
|
1385
|
2077
|
2769
|
3462
|
4155
|
4847
|
5540
|
6923
|
8308
|
10468
|
12462
|
13850
|
|
Паропроизводи-
тельность, кг/ч
|
2000
|
3000
|
4000
|
5000
|
6000
|
7000
|
8000
|
10000
|
12000
|
15000
|
18000
|
20000
|
|
КПД при номинальной мощн., %
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
90,1
|
|
Расход природного газа*, м /ч
|
169,5
|
256,2
|
336,6
|
420,9
|
505,0
|
589,1
|
673,5
|
841,6
|
1009,8
|
1272,5
|
1515,0
|
1683,8
|
|
Расход жидкого топлива*, кг/ч
|
132,1
|
196,8
|
262,4
|
328,1
|
393,6
|
459,2
|
524,9
|
656,0
|
787,1
|
991,8
|
1180,8
|
1312,3
|
|
Диаметр топки котла, мм
|
650
|
750
|
800
|
860
|
950
|
1000
|
1000
|
1050
|
1150
|
1250
|
1530
|
1400
|
|
Длина топки котла, мм
|
2950
|
3400
|
3850
|
4300
|
4300
|
4450
|
4850
|
5450
|
5550
|
5706
|
6050
|
6600
|
|
Объем котловой воды, min, м
|
4680
|
6565
|
7520
|
8880
|
9325
|
10650
|
11960
|
15200
|
17550
|
19645
|
21450
|
23200
|
|
Объем котловой воды, max, м
|
5720
|
7910
|
9060
|
10700
|
11235
|
13720
|
14950
|
18900
|
21340
|
25350
|
27500
|
31000
|
|
Аэродинамич. сопротивл., мбар
|
3,5
|
5,5
|
6
|
7,5
|
8
|
8,5
|
10
|
7,5
|
7,8
|
8
|
9
|
11
|
|
 присоед. паропровода, Dn
|
65
|
100
|
100
|
125
|
125
|
125
|
125
|
150
|
150
|
200
|
200
|
200
|
|
 присоед. дренажа, Dn
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
|
 присоед. предохр. клапана. Dn
|
2x25
|
2x32
|
2x32
|
2x40
|
2x40
|
2x50
|
2x50
|
2x50
|
2x50
|
2x50
|
2x50
|
2x50
|
|
Мин. дл. эмис. трубы горелки, мм
|
320
|
320
|
320
|
320
|
320
|
320
|
320
|
320
|
320
|
320
|
350
|
350
|
|
 присоед. горелки, мм
|
150
|
150
|
170
|
170
|
200
|
200
|
250
|
250
|
300
|
300
|
300
|
300
|
|
 присоед. газохода, мм
|
400
|
400
|
450
|
550
|
550
|
650
|
650
|
700
|
800
|
900
|
1000
|
1100
|
|
Вес без воды, кг
|
7500
|
9700
|
11500
|
13700
|
15200
|
18300
|
21500
|
23600
|
32000
|
36000
|
38000
|
42000
|
Рабочее давление - 12 и 15 бар
Температура отходящих газов - 240 °С
Температура питательной воды - 70 °С, давление - 11,7 бар
* - теплота сгорания: природный газ  =7950 ккал/нм , жидкого топлива  =10200 ккал/кг
Габаритные размеры котлов SB/V
|
Модель
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
18
|
20
|
|
А
|
2000
|
2150
|
2420
|
2420
|
2650
|
2650
|
2650
|
2820
|
3000
|
3130
|
3250
|
3300
|
|
В
|
2500
|
2650
|
2920
|
2920
|
3150
|
3150
|
3150
|
3320
|
3500
|
3650
|
3750
|
3800
|
|
Н
|
2450
|
2720
|
2900
|
2900
|
2990
|
3070
|
3070
|
3320
|
3500
|
3700
|
3820
|
3900
|
|
Lt
|
4370
|
4650
|
5110
|
5560
|
5620
|
5770
|
6170
|
6780
|
6880
|
7260
|
7650
|
8200
|
|
С
|
1900
|
2250
|
2350
|
2350
|
2420
|
2470
|
2470
|
2680
|
2750
|
2980
|
3050
|
3150
|
Хабрахамов А.Р., Хизяпов Р.Г., Анчихоров П.П., Головин С.А.
Справочник промышленного оборудования. -
М.: , ЗАО Вентиляция, водоснабжение, теплоснабжение, 2004-2005
|
