ОБЩЕЕ ОПИСАНИЕ
Водогрейный моноблочный стальной жаротрубный котел с трехходовым движением продуктов сгорания для работы на природном газе, дизельном топливе или мазуте, мощностью от 430 до 9300 кВт.
Факел горелки, работающей под наддувом, формируется вдоль горизонтальной топки от фронта котла.
Удлиненная горизонтальная нереверсивная цилиндрическая топка пригодна для монтажа практически любых дутьевых горелок, в том числе и ротационных.
Первый конвективный пучок жаровых труб возвращает продукты сгорания к фронту котла, а третий ход осуществляется вторым конвективным пучком стальных труб, направляющим продукты сгорания к газосборному коллектору в задней части котла.
- Рабочее давление 4 бар (опрессовка 6 бар).
- Регулируемая температура сетевой воды 100 °С, максимальная - 110 °С.
- Работа на газе, дизельном топливе, мазуте, (возможно использование мазута М100 по отдельному запросу).
УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

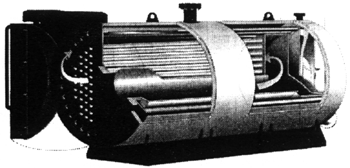

1. Стальной трехходовой жаротрубный котел с горизонтальной цилиндрической топкой с нереверсивным развитием факела и периферийным расположением дымогарных труб конвективных поверхностей теплообмена.
2. Внешний кожух котла изготовлен из листового металла, окрашенного порошковой эмалью с эффективной теплоизоляцией.
3. На фронте котла размещен теплоизолированный фланец, изготавливаемый по заказу для монтажа конкретных горелок (с удвоенной изоляцией для моделей ST1220-ST9300).
4. Ответные фланцы прямой и обратной воды крепятся на болтах с уплотнением.
5. Задний газосборный коллектор выполнен съемный для моделей ST1220-ST9300.
6. Специальный газосборный коллектор имеет возможность ориентации отводящего газохода в трех направлениях (для моделей ST1220-ST9300).
7. Котел оснащен опорной рамой из стального профиля для монтажа на фундаменте, имеет два кронштейна (проушины) для подъема котла.
Основные технические характеристики котлов ST 430-1060 кВт
|
Модель
|
430
|
510
|
610
|
740
|
890
|
1060
|
|
Полезная мощность, кВт
|
430
|
510
|
610
|
740
|
890
|
1060
|
|
КПД, при номинальной мощности, %
|
91
|
91
|
91
|
91
|
91
|
91
|
|
Рабочее давление, бар
|
4
|
4
|
4
|
4
|
4
|
4
|
|
Максимальное давление, бар
|
6
|
4
|
4
|
4
|
4
|
4
|
|
Максимальная температура котловой воды, °С
|
110
|
110
|
110
|
110
|
110
|
110
|
|
Температура уходящих газов, °С
|
220
|
220
|
220
|
220
|
220
|
220
|
|
Расход природного газа, м /ч
|
54
|
63
|
75
|
91
|
111
|
131
|
|
Расход жидкого топлива, л/ч
|
46
|
54
|
65
|
79
|
95
|
113
|
|
Объем котловой воды (примерный), л
|
919
|
1230
|
1212
|
1377
|
1553
|
1635
|
|
 топки котла, мм
|
518
|
568
|
568
|
603
|
638
|
664
|
|
Длина топки котла мм,
|
1059
|
1354
|
1354
|
1534
|
1719
|
1934
|
|
Гидравлическое сопротивление, min, мбар
|
14,5
|
15
|
25
|
25
|
33
|
47,5
|
|
Гидравлическое сопротивление, max, мбар
|
17,5
|
17,5
|
30
|
30
|
40
|
57
|
|
Аэродинамическое сопротивление, min, мбар
|
3
|
3,5
|
4
|
5,5
|
6,5
|
7,5
|
|
Аэродинамическое сопротивление, max, мбар
|
3,5
|
4
|
5
|
6,5
|
7,5
|
9,2
|
|
 присоедин. прямая/обр. линии, поз.1, 2, мм
|
100
|
100
|
100
|
125
|
125
|
125
|
|
 присоединения предохр. клапана, поз.3, мм
|
|
2
|
2
|
2
|
2
|
2
|
|
 присоединение слива воды, поз.4, мм
|
1
|
|
|
|
|
|
|
Длина эмиссионной трубы горелки, min, мм
|
200
|
200
|
200
|
200
|
200
|
200
|
|
 амбразуры для присоед. горелки, поз.6, мм
|
244
|
304
|
304
|
304
|
304
|
304
|
|
Вес без воды, кг
|
1046
|
1289
|
1320
|
1455
|
1671
|
1841
|
Температура обратной воды, min - 55 °С для природного газа, 50 °С для дизельного топлива

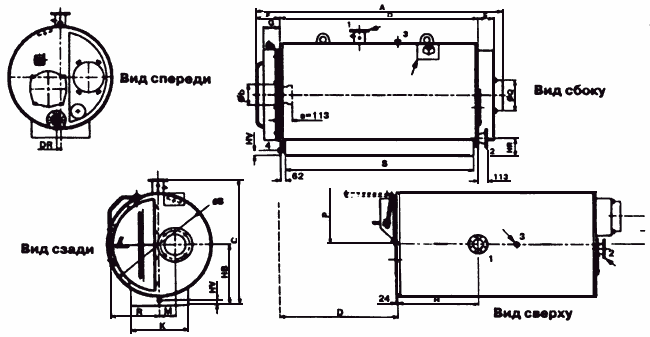

Габаритные размеры котлов ST 430-1060 кВт
|
Мод.
|
А
|
 В
|
С
|
D
|
Е
|
F
|
G
|
Н
|
К
|
L
|
Q
|
Р
|
М
|
R
|
S
|
DR
|
НВ
|
HR
|
HV
|
|
430
|
2278
|
1220
|
1510
|
1697
|
186
|
284
|
184
|
585
|
600
|
317
|
350
|
957
|
211
|
568
|
1573
|
58
|
725
|
236
|
57
|
|
510
|
2543
|
1280
|
1570
|
1992
|
153
|
287
|
187
|
1017
|
630
|
341
|
350
|
990
|
216
|
598
|
1868
|
39
|
755
|
235
|
67
|
|
610
|
2543
|
1280
|
1570
|
1992
|
153
|
287
|
187
|
1017
|
630
|
341
|
400
|
990
|
216
|
598
|
1868
|
39
|
755
|
235
|
67
|
|
740
|
2752
|
1330
|
1620
|
2172
|
172
|
297
|
197
|
961
|
710
|
362
|
400
|
1029
|
223,5
|
623
|
2046
|
40
|
780
|
235
|
67
|
|
990
|
2977
|
1370
|
1660
|
2357
|
20
|
308
|
208
|
936
|
755
|
367
|
400
|
1056
|
211
|
643
|
2233
|
60
|
800
|
235
|
67
|
|
1060
|
3192
|
1370
|
1660
|
2572
|
201
|
308
|
208
|
957
|
755
|
367
|
400
|
1056
|
211
|
643
|
2448
|
60
|
800
|
235
|
67
|
Основные технические характеристики котлов ST 430-1060 кВт
|
Модель
|
1220
|
1450
|
1740
|
2030
|
2330
|
2670
|
3025
|
3490
|
4070
|
4650
|
5230
|
5800
|
7000
|
8100
|
9300
|
|
Полезная мощность, кВт
|
1220
|
1450
|
1740
|
2030
|
2330
|
2670
|
3025
|
3490
|
4070
|
4650
|
5230
|
5800
|
7000
|
8100
|
9300
|
|
КПД, при номин. мощн., %
|
91
|
91
|
91
|
91
|
91
|
91
|
91
|
91
|
91
|
91
|
91
|
91
|
91
|
91
|
91
|
|
Расход природного газа, м /ч
|
152
|
180
|
217
|
252
|
288
|
331
|
376
|
433
|
505
|
577
|
638
|
719
|
869
|
1005
|
1155
|
|
Расход жидкого топлива, л/ч
|
130
|
154
|
185
|
217
|
247
|
284
|
321
|
371
|
432
|
494
|
555
|
616
|
713
|
861
|
1011
|
|
Объем котловой воды, л
|
2600
|
2620
|
3223
|
4006
|
4420
|
4668
|
5830
|
6071
|
10370
|
11970
|
12250
|
13790
|
14800
|
17230
|
19300
|
|
 топки котла, мм
|
690
|
740
|
740
|
788
|
800
|
800
|
888
|
800
|
988
|
1088
|
1138
|
1184
|
1184
|
1234
|
1284
|
|
Длина топки котла, мм
|
1944
|
2328
|
2644
|
2844
|
2844
|
3044
|
3044
|
3244
|
3484
|
2684
|
3984
|
3985
|
4454
|
4602
|
4602
|
|
Гидравл. сопрот., min, мбар
|
20
|
29,5
|
18
|
15,5
|
22
|
28
|
32,5
|
18
|
23,5
|
31
|
19,5
|
23
|
33,5
|
27,5
|
36
|
|
Гидравл. сопрот., max, мбар
|
24,5
|
39
|
22
|
19,5
|
27
|
33,5
|
40,5
|
22
|
28,5
|
38
|
23,5
|
27
|
38,5
|
32
|
42
|
|
Аэродин. сопрот., min, мбар
|
5
|
5,5
|
6
|
6
|
6
|
6,5
|
6,5
|
7
|
9,5
|
10,5
|
10,5
|
10,5
|
10,5
|
10,5
|
10,5
|
|
Аэродин. сопрот., max, мбар
|
6,1
|
7,2
|
7,5
|
7,5
|
7,2
|
7,7
|
8,1
|
8,5
|
11,5
|
12,7
|
12,5
|
12,3
|
12,1
|
12,1
|
12,1
|
|
 прис. прямой линии, мм
|
252
|
252
|
254
|
287
|
324
|
324
|
361
|
361
|
443
|
463
|
494
|
523
|
523
|
580
|
590
|
|
 прис. обратной линии, мм
|
150
|
150
|
200
|
200
|
200
|
200
|
200
|
250
|
250
|
250
|
300
|
300
|
300
|
350
|
350
|
|
 присоед. слива воды, мм
|
50/60
|
50/60
|
50/60
|
50/60
|
50/60
|
50/60
|
66/76
|
66/76
|
66/76
|
66/76
|
66/76
|
66/76
|
66/76
|
80/90
|
80/90
|
|
 прис. пред. клапана, мм
|
65
|
65
|
100
|
100
|
125
|
125
|
125
|
125
|
125
|
125
|
125
|
125
|
125
|
150
|
150
|
|
Длина эмис. тр. гор., min, мм
|
133
|
133
|
133
|
133
|
133
|
133
|
133
|
133
|
306
|
326
|
326
|
328
|
328
|
333
|
333
|
|
 присоед. горелки, мм
|
396
|
396
|
396
|
396
|
396
|
396
|
496
|
496
|
450
|
540
|
540
|
540
|
540
|
540
|
540
|
|
Вес без воды, кг
|
2399
|
3012
|
3522
|
3859
|
4452
|
5217
|
5626
|
6271
|
8246
|
9681
|
11015
|
12053
|
13774
|
15881
|
16883
|
Температура обратной воды, min - 55 °С для природного газа, 50 °С для дизельного топлива

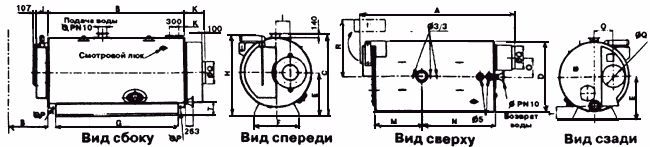

Габаритные размеры котлов ST 430-1060 кВт
|
Модель
|
1220
|
1450
|
1740
|
2030
|
2330
|
2670
|
3025
|
3490
|
4070
|
4650
|
5230
|
5800
|
7000
|
8100
|
9300
|
|
А
|
3612
|
3996
|
4436
|
4686
|
4736
|
4936
|
4996
|
5196
|
5595
|
5815
|
6165
|
6165
|
6635
|
6845
|
6845
|
|
В
|
2753
|
3137
|
3456
|
3656
|
3656
|
3856
|
3856
|
4056
|
4451
|
4671
|
4971
|
4971
|
5441
|
5591
|
5591
|
|
С
|
1785
|
1785
|
1835
|
1965
|
2095
|
2095
|
2325
|
2325
|
2720
|
2840
|
2920
|
3050
|
3050
|
3240
|
3350
|
|
D
|
1520
|
1520
|
1570
|
1670
|
1770
|
1770
|
1970
|
1970
|
2320
|
2420
|
2470
|
2570
|
2570
|
2720
|
2820
|
|
Е
|
885
|
885
|
910
|
990
|
1070
|
1070
|
1200
|
1200
|
1420
|
1490
|
1545
|
1625
|
1625
|
1740
|
1800
|
|
F
|
890
|
890
|
916
|
1000
|
1086
|
1086
|
1224
|
1224
|
1460
|
1535
|
1590
|
1675
|
1675
|
1800
|
1860
|
|
G
|
2300
|
2684
|
3000
|
3200
|
3200
|
3400
|
3400
|
3600
|
3980
|
4200
|
4500
|
4500
|
4970
|
5120
|
5120
|
|
Н
|
1760
|
1760
|
1810
|
1935
|
2065
|
2065
|
2285
|
2285
|
2595
|
2685
|
2740
|
2910
|
2910
|
3005
|
3185
|
|
I
|
255
|
255
|
280
|
305
|
330
|
330
|
370
|
370
|
460
|
460
|
460
|
485
|
485
|
525
|
525
|
|
J
|
255
|
255
|
325
|
345
|
375
|
375
|
375
|
375
|
380
|
380
|
400
|
400
|
400
|
410
|
410
|
|
K
|
497
|
497
|
548
|
578
|
598
|
598
|
658
|
658
|
657
|
657
|
687
|
687
|
687
|
737
|
737
|
|
L
|
177
|
177
|
177
|
177
|
177
|
177
|
177
|
177
|
300
|
300
|
300
|
300
|
300
|
300
|
300
|
|
М
|
1097
|
1347
|
1362
|
1362
|
1362
|
1362
|
1362
|
1362
|
1793
|
1903
|
2053
|
2053
|
2288
|
2363
|
2363
|
|
N
|
1656
|
1790
|
2094
|
2294
|
2294
|
2494
|
2494
|
2694
|
2658
|
2768
|
2918
|
2918
|
3153
|
3228
|
3228
|
|
O
|
425
|
425
|
440
|
465
|
488
|
488
|
525
|
525
|
630
|
675
|
675
|
675
|
675
|
700
|
725
|
|
Р
|
50/60
|
50/60
|
50/60
|
50/60
|
50/60
|
50/60
|
66/76
|
66/76
|
66/76
|
66/76
|
66/76
|
66/76
|
66/76
|
80/90
|
80/90
|
|
Q
|
450
|
450
|
500
|
550
|
600
|
600
|
700
|
700
|
750
|
750
|
800
|
950
|
950
|
1030
|
1030
|
|
R
|
1153
|
1153
|
1195
|
1245
|
1285
|
1285
|
1365
|
1365
|
1606
|
1700
|
1725
|
1700
|
1700
|
1897
|
1805
|
Хабрахамов А.Р., Хизяпов Р.Г., Анчихоров П.П., Головин С.А.
Справочник промышленного оборудования. -
М.: , ЗАО Вентиляция, водоснабжение, теплоснабжение, 2004-2005
|
