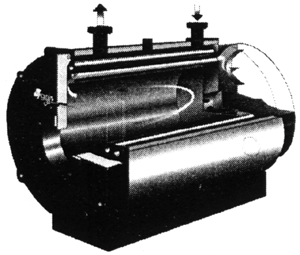

ОБЩЕЕ ОПИСАНИЕ
Водогрейный жаротрубный стальной котел с тупиковой горизонтальной газоплотной топкой и периферийным пучком дымогарных труб со встроенными турбулизаторами для работы на газообразном или жидком топливе, мощностью от 150 до 2500 кВт.
Факел горелки, работающей под наддувом, формируется вдоль горизонтальной оси цилиндрической тупиковой топки от фронта котла, с возвратным движением к фронту и разворотом к периферийно расположенному в водяном объеме котла пучку жаровых труб конвективной поверхности теплообмена.
Продукты сгорания по трубам конвективной поверхности поступают в газосборный коллектор в задней части котла, оснащенный газоотводящим патрубком. Для интенсификации теплообмена все трубы конвективной поверхности оснащаются шнековыми турбулизаторами из жаростойкой стали.
Рабочее давление - 5 бар.
Возможно выполнение для рабочего давления 6, 8 бар.
Максимальная температура котловой воды - 110 °С.
Топливо - природный газ, дизельное топливо, мазут.
УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Стальной двухходовой жаротрубный котел с горизонтальной цилиндрической топкой с реверсивным развитием факела и периферийным расположением дымогарных труб конвективных поверхностей теплообмена, оснащенных турбулизаторами.
2. Внешний кожух котла изготовлен из листового металла, окрашенного порошковой эмалью. Толщина теплоизоляции из минеральной ваты равна 60 мм.
3. Фронтальная дверь закрывает топку и обеспечивает уплотнение периметра со стороны продуктов сгорания для формирования газового потока на входе в конвективную поверхность теплообмена. Теплоизоляция осуществляется блоком из жаропрочной и стойкой к эрозии керамики.
Основные технические характеристики котлов FBG 1380-2500 кВт
|
Модель
|
1380
|
1600
|
1860
|
2150
|
2500
|
|
Полезная мощность, кВт
|
1380
|
1600
|
1860
|
2150
|
2500
|
|
Тепловая мощность, кВт
|
1600
|
1856
|
2157
|
2500
|
2900
|
|
КПД, при номинальной мощности, %
|
90,3
|
90,3
|
90,3
|
90,3
|
90,3
|
|
Расход природного газа, м /ч
|
147
|
198
|
198
|
229
|
266
|
|
Расход жидкого топлива, л/ч
|
126
|
146
|
170
|
196
|
228
|
|
Объем котловой воды (примерный), л
|
2109
|
2644
|
2579
|
3788
|
3714
|
|
Диаметр топки котла, мм
|
800
|
900
|
900
|
1000
|
1000
|
|
Длина топки котла, мм
|
1849
|
2097
|
2097
|
2470
|
2470
|
|
Гидравлическое сопротивление, мбар
|
40
|
30
|
35
|
40
|
45
|
|
Аэродинамическое сопротивление, мбар
|
5,5
|
5,5
|
6
|
6,5
|
7
|
|
 присоединения прямая/обратная линии, поз.1, 2, мм
|
150
|
150
|
150
|
200
|
200
|
|
 присоединения слива воды, поз.4, мм
|
2
|
2
|
2
|
2
|
2
|
|
 присоединения предохр. клапана, поз.3, мм
|
65
|
100
|
100
|
125
|
125
|
|
Длина эмиссионной трубы горелки min, а, мм
|
365
|
383
|
383
|
465
|
465
|
|
 присоединения горелки, поз.b, мм
|
380
|
380
|
380
|
380
|
380
|
|
Вес без воды, кг
|
2229
|
2830
|
2921
|
3785
|
3992
|
Основные технические характеристики котлов FBG 150-1160 кВт
|
Модель
|
150
|
175
|
200
|
230
|
265
|
300
|
350
|
405
|
465
|
540
|
620
|
710
|
815
|
940
|
1080
|
1160
|
|
Полезная мощность, кВт
|
150
|
175
|
200
|
230
|
265
|
300
|
350
|
405
|
465
|
540
|
620
|
710
|
815
|
940
|
1080
|
1160
|
|
КПД, при номин. мощн., %
|
90,3
|
90,3
|
90,3
|
90,3
|
90,3
|
90,3
|
90,3
|
90,3
|
90,3
|
90,3
|
90,3
|
90,3
|
90,3
|
90,3
|
90,3
|
90,3
|
|
Расход природного газа, м /ч
|
18
|
21
|
24
|
28
|
32
|
37
|
43
|
49
|
57
|
66
|
76
|
87
|
100
|
115
|
132
|
142
|
|
Расход жидкого топлива, л/ч
|
16
|
18
|
21
|
24
|
28
|
31
|
37
|
42
|
49
|
56
|
65
|
74
|
85
|
98
|
113
|
121
|
|
Объем котл. воды (прим), л
|
265
|
255
|
305
|
295
|
340
|
330
|
390
|
465
|
635
|
615
|
755
|
730
|
870
|
845
|
930
|
915
|
|
Диаметр топки котла, мм
|
457
|
457
|
488
|
488
|
523
|
523
|
563
|
563
|
601
|
601
|
632
|
632
|
666
|
666
|
686
|
686
|
|
Длина топки котла, мм
|
781
|
781
|
879
|
879
|
985
|
985
|
1114
|
1114
|
1249
|
1249
|
1382
|
1382
|
1548
|
1548
|
1720
|
1720
|
|
Гидравл. сопротивл., мбар
|
4
|
6,5
|
3
|
5
|
8
|
10
|
8
|
10
|
6,5
|
10
|
13
|
11,5
|
8
|
10
|
13
|
14,5
|
|
Аэродинам. сопрот., мбар
|
3,2
|
2,6
|
3
|
2,5
|
2,5
|
2,5
|
3
|
3
|
4
|
4
|
4,5
|
5
|
5,5
|
5,8
|
6,2
|
6,5
|
|
 присоед. поз.1, 2, мм
|
50
|
50
|
65
|
65
|
65
|
65
|
80
|
80
|
100
|
100
|
100
|
100
|
125
|
125
|
125
|
125
|
|
 присоед. воды, поз.4, мм
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
|
|
|
|
|
|
|
 прис. пр. клап., поз.3, мм
|
|
|
1
|
1
|
1
|
1
|
|
|
|
|
|
|
2
|
2
|
2
|
2
|
|
Длина эмис. тр. гор., min, мм
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
|
 прис. горелки, поз.b, мм
|
170
|
170
|
190
|
190
|
190
|
190
|
210
|
210
|
260
|
260
|
260
|
260
|
290
|
290
|
290
|
290
|
|
Вес без воды, кг
|
395
|
415
|
475
|
495
|
525
|
555
|
610
|
665
|
775
|
825
|
970
|
1020
|
1150
|
1205
|
1325
|
1355
|
Рабочее давление - 5 бар
Максимальное давление - 8 бар
Максимальная температура котловой воды - 110 °С
Температура уходящих газов - 240 °С

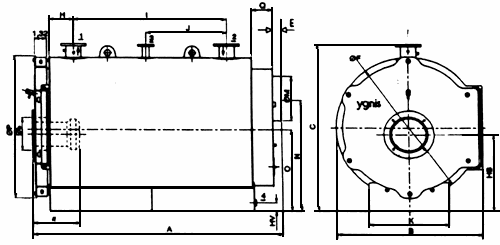

Габаритные размеры котлов FBG 150-1160 кВт
|
Модель
|
150
|
175
|
200
|
230
|
265
|
300
|
350
|
402
|
465
|
540
|
620
|
710
|
815
|
940
|
1080
|
1160
|
|
А
|
1315
|
1315
|
1435
|
1435
|
1545
|
1545
|
1717
|
1717
|
1877
|
1877
|
2004
|
2004
|
2172
|
2172
|
2298
|
2298
|
|
В
|
905
|
905
|
938
|
938
|
973
|
973
|
1013
|
1064
|
1134
|
1134
|
1206
|
1206
|
1248
|
1248
|
1277
|
1277
|
|
С
|
1110
|
1110
|
1160
|
1160
|
1215
|
1215
|
1255
|
1320
|
1395
|
1395
|
1455
|
1455
|
1530
|
1530
|
1560
|
1560
|
|
Е
|
935
|
935
|
1035
|
1035
|
1153
|
1153
|
1267
|
1267
|
1427
|
1427
|
1537
|
1537
|
1705
|
1705
|
1831
|
1831
|
|
F
|
80
|
80
|
80
|
80
|
80
|
80
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Н
|
190
|
190
|
200
|
200
|
200
|
200
|
210
|
210
|
220
|
220
|
220
|
220
|
280
|
280
|
280
|
280
|
|
I
|
525
|
525
|
600
|
600
|
700
|
700
|
800
|
800
|
900
|
900
|
1000
|
1000
|
1100
|
1100
|
1200
|
1200
|
|
J
|
262,5
|
262,5
|
300
|
300
|
350
|
250
|
400
|
400
|
450
|
450
|
500
|
500
|
550
|
550
|
600
|
600
|
|
K
|
420
|
420
|
480
|
480
|
480
|
480
|
500
|
500
|
550
|
550
|
575
|
575
|
630
|
630
|
630
|
630
|
|
О
|
530
|
530
|
560
|
560
|
600
|
600
|
620
|
660
|
700
|
700
|
725
|
725
|
760
|
760
|
775
|
775
|
|
Q
|
104
|
104
|
124
|
124
|
134
|
134
|
154
|
154
|
154
|
154
|
169
|
169
|
169
|
169
|
169
|
169
|
|
R
|
389
|
389
|
434
|
434
|
444
|
444
|
529
|
529
|
554
|
554
|
569
|
569
|
594
|
594
|
594
|
594
|
|
HV
|
96
|
96
|
94,5
|
94,5
|
117
|
117
|
117
|
131,5
|
136,5
|
136,5
|
93
|
93
|
107
|
107
|
107,5
|
107,5
|
|
НВ
|
510
|
510
|
535
|
535
|
575
|
575
|
590
|
630
|
660
|
660
|
685
|
685
|
710
|
710
|
725
|
725
|
|
 G
|
905
|
905
|
938
|
938
|
973
|
973
|
1013
|
1064
|
1134
|
1134
|
1197
|
1197
|
1239
|
1239
|
1268
|
1268
|
|
 М
|
200
|
200
|
250
|
250
|
250
|
250
|
300
|
300
|
350
|
250
|
350
|
350
|
400
|
400
|
400
|
400
|
|
 Р
|
791
|
791
|
824
|
824
|
859
|
859
|
899
|
950
|
1020
|
1020
|
1083
|
1083
|
1125
|
1125
|
1154
|
1154
|
Габаритные размеры котлов FBG 1380-2500 кВт
|
Модель
|
1380
|
1600
|
1860
|
2150
|
2500
|
|
А
|
2804
|
3071
|
3071
|
3588
|
3588
|
|
В
|
1639
|
1727
|
1727
|
1844
|
1844
|
|
С
|
1914
|
2014
|
2014
|
2124
|
2124
|
|
Е
|
2262
|
2512
|
2512
|
3016
|
3016
|
|
Н
|
280
|
280
|
280
|
380
|
380
|
|
I
|
1702
|
1952
|
1952
|
2256
|
2256
|
|
J
|
898
|
748
|
748
|
748
|
748
|
|
K
|
900
|
950
|
950
|
1000
|
1000
|
|
N
|
1295
|
1370
|
1370
|
1450
|
1450
|
|
О
|
959
|
1009
|
1009
|
1064
|
1064
|
|
Q
|
231
|
248
|
248
|
265
|
265
|
|
HV
|
92
|
92
|
92
|
92
|
92
|
|
HB
|
882
|
909
|
909
|
964
|
964
|
|
 F
|
1610
|
1710
|
1710
|
1820
|
1820
|
|
 М
|
500
|
500
|
500
|
550
|
550
|
|
 Р
|
1628
|
1728
|
1728
|
1838
|
1838
|
Хабрахамов А.Р., Хизяпов Р.Г., Анчихоров П.П., Головин С.А.
Справочник промышленного оборудования. -
М.: , ЗАО Вентиляция, водоснабжение, теплоснабжение, 2004-2005
|
