ОБЩИЕ СВЕДЕНИЯ
Секция нагревательная электрическая является комплектующим изделием для электрокалориферных агрегатов СФО-33, СФО-66, СФО-99.
НАЗНАЧЕНИЕ
Секция нагревательная предназначена для нагрева воздуха в системах с вентилятором, обеспечивающим расход воздуха 2830 м /ч.
Секция нагревательная изготовлена в климатическом исполнении УХЛЗ по ГОСТ 15150-69.
Степень защиты секции нагревательной JP41 по ГОСТ 14254-80*. По типу защиты человека от поражения электрическим током секция нагревательная относится к классу 01 по ГОСТ 12.2.007.0-75.
________________
* Взамен действует ГОСТ 14254-96. - Примечание изготовителя базы данных.
Режим работы секции нагревательной продолжительный.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра
|
Значение параметра
|
|
Мощность нагрева, кВт
|
33
|
|
Напряжение сети, В
|
380
|
|
Число фаз
|
3
|
|
Частота тока, Гц
|
50
|
|
Максимальная температура воздуха на выходе из секции нагревательной при подаче воздуха 2830 м /ч, °С
|
75
|
|
Аэродинамическое сопротивление блока трубчатых нагревателей, Па
|
8
|
|

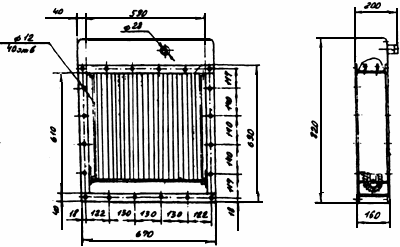

Габаритные размеры, мм
|
|
|
длина
|
670
|
|
ширина
|
160
|
|
высота
|
820
|
|
Масса, кг
|
30
|
Хабрахамов А.Р., Хизяпов Р.Г., Анчихоров П.П., Головин С.А.
Справочник промышленного оборудования. -
М.: ЗАО Вентиляция, водоснабжение, теплоснабжение, 2004-2005
|
