Разборный пластинчатый теплообменник

 Состоит из рамы и пакета пластин, размещенного внутри рамы.



РАЗБОРНЫЙ ПЛАСТИНЧАТЫЙ ТЕПЛООБМЕННИК

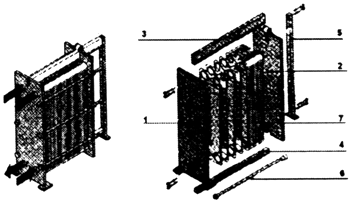

 Рама в свою очередь состоит из неподвижной плиты (1), в которой выполнены отверстия для подвода и отвода жидкостей. Она соединена верхней (3) и нижней (4) направляющими с прижимной плитой (2) и задней стойкой (5).

 Пакет пластин (7) размещен между неподвижной и прижимной плитами и стянут резьбовыми стяжками (6).

 Каждая вторая пластина в пакете повернута по отношению к предыдущей на 180°. Это означает, что каждый второй вход в канал между пластинами имеет двойное уплотнение.



РАЗБОРНЫЙ ПЛАСТИНЧАТЫЙ ТЕПЛООБМЕННИК

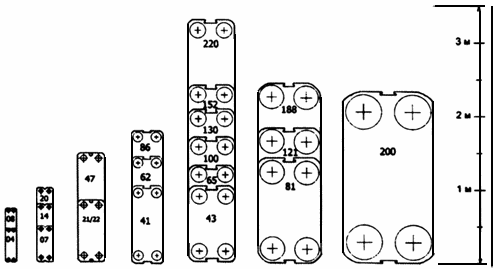

Тип ПТО

Площадь одной пластины, мРАЗБОРНЫЙ ПЛАСТИНЧАТЫЙ ТЕПЛООБМЕННИК

Ду, мм

Площадь теплообмена

Расход, макс, мРАЗБОРНЫЙ ПЛАСТИНЧАТЫЙ ТЕПЛООБМЕННИК

НН N 04

0,04

32

5,2

15

НН N 08

0,08

32

10,5

15

HH N 07

0,07

50

6,2

40

НН N 14

0,15

50

10,9

40

НН N 20

0,2

50

14,6

40

НН N 21/22

0,21

100

140

160

HH N 47

0,47

100

315

160

НН N 41

0,41

150

275

350

НН N 62

0,62

150

415

350

 Рабочее давление, МПа: 1,0/1,6/2,5. Рабочая температура, °С: -30/150.

 Материалы пластин: AISI 304, AISI 316,Титан. Материалы прокладок: NBR, ЕРОМ, VITON.

 Среды: вода, пар, этиленгликоль, масла, нефть, кислоты, пищевые продукты, фреоны.

 Хабрахамов А.Р., Хизяпов Р.Г., Анчихоров П.П., Головин С.А.

 Справочник промышленного оборудования. -

М.: , ЗАО Вентиляция, водоснабжение, теплоснабжение, 2004-2005
