Парогенераторы серии st мгновенного действия

 Опыт последних нескольких лет показывает, что обеспечение тепловой энергией технологических процессов производства на промышленных предприятиях наиболее эффективно достигается благодаря применению парогенераторов мгновенного действия Steam-Eng (Канада).

 Тепловые центры на основе парогенераторов мгновенного действия Steam-Eng (серия ST) изготавливаются в стационарном или мобильном (контейнерном) исполнении.

 В состав теплового центра полного состава входят:

 - парогенераторы серии ST;

 - установки для умягчения воды;

 - резервуар для нагрева воды (при необходимости отопления помещений и горячего водоснабжения);

 - насосы (1 рабочий, 1 резервный);

 - трубопроводы воды, газовоздушной смеси, регулирующая, запорная, предохранительная арматура.

 Производимая ими тепловая энергия в виде парогазовоздушной смеси и горячей воды предназначена для использования в технологических и бытовых целях предприятия.

 В качестве топлива может использоваться природный газ, пропан или дизельное топливо. Технология не требует возведения капитальных дорогостоящих сооружений - дымовых труб, специальных зданий и теплотрасс.



ПАРОГЕНЕРАТОРЫ СЕРИИ ST МГНОВЕННОГО ДЕЙСТВИЯ

 В стационарном варианте для размещения оборудования теплового центра необходимо помещение размером 6x9x4 метров. Система вентиляции - естественная.

 Парогенератор также может размещаться в цеху или производственном помещении в непосредственной близости от потребителя тепловой энергии.

 Парогенератор устанавливается на горизонтальном бетонном основании и крепится к нему.

 Резервуар для подогрева воды представляет собой бак атмосферного типа размером 4х2,3х2,2 метров, установленный на высоте 1 метр над уровнем пола.

 Нагрев воды производится в баке путем прямой подачи пара через перфорированные трубы. Нагретая вода подается из бака в отопительную или иную систему посредством насосов.

 Установка для умягчения воды обеспечивает устранение карбонатной жесткости в воде, а также поддерживает ее в пределах до 20 мг/л, если начальная жесткость воды не будет превышать 200 мг/л.

 Насосы производительностью 30-40 мПАРОГЕНЕРАТОРЫ СЕРИИ ST МГНОВЕННОГО ДЕЙСТВИЯ/ч и напором 10-15 м в.ст. устанавливаются под баком с водой.

 В случае работы парогенератора на дизельном топливе топливный бак устанавливается на отметке +1 метр от уровня пола внутри или вне помещения теплового центра.

 В мобильном (контейнерном) исполнении оборудование теплового центра размещается в стандартном двадцатифутовом контейнере. Топливный бак при этом целесообразно размещать в непосредственной близости от контейнера.

 Для функционирования парогенератора необходимы три основных компонента:

 - топливо (природный газ, пропан - давление 1,8-2,2 атм, дизельное топливо);

 - электроэнергия - 380 В/220 В/ 50 Гц;

 - вода - давление 3,5 атм при потоке воды от 3 до 57 л/мин в зависимости от модели.

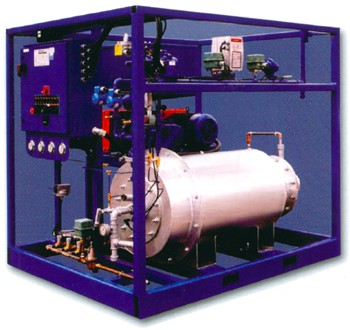

 Парогенераторная установка состоит из компрессора, систем подачи газа и воды, жаропрочной камеры сгорания.

 При включении установки в камеру сгорания нагнетается воздух и подается топливо, происходит их смешивание. Свеча зажигания воспламеняет газовоздушную смесь.

 Под управлением электронного контроллера в нижнюю часть камеры производится подача воды и ее распыление через форсунку в среду раскаленных газов. Происходит мгновенное испарение воды. Продукты сгорания не выбрасываются в атмосферу, а утилизируются, создавая дополнительную энергию парогазовоздушной смеси. КПД парогенератора составляет 99%.

 Полученная парогазовоздушная смесь подается в систему прогрева инертных материалов и для нагрева воды. Давление газовоздушной смеси на выходе парогенератора не превышает 1 атм.

 Парогенераторная установка обеспечивает мгновенную подачу пара (выход на рабочий режим уже через 30 секунд после включения установки). Поэтому нет необходимости поддерживать холостой режим работы установки.

 Для выработки 1 Гкал тепла расходуется не более 114 мПАРОГЕНЕРАТОРЫ СЕРИИ ST МГНОВЕННОГО ДЕЙСТВИЯ/ч природного газа и не более 136 л/ч сжиженного пропана или около 92 л/ч дизельного топлива.

 Себестоимость производства 1 Гкал тепловой энергии не превышает 200-250 рублей. Предлагаемая парогенераторная технология отличается высокой экономичностью. Парогенератор включается и выключается мгновенно. Вследствие этого топливно-энергетические ресурсы потребляются дискретно, себестоимость 1 Гкал снижается на 30-50%. Экономический эффект возрастает в связи с отсутствием затрат на строительство и эксплуатацию теплотрасс, дымовой трубы, здания котельной, системы химводоподготовки, а также в связи с уменьшением численности обслуживающего персонала.



ПАРОГЕНЕРАТОРЫ СЕРИИ ST МГНОВЕННОГО ДЕЙСТВИЯ

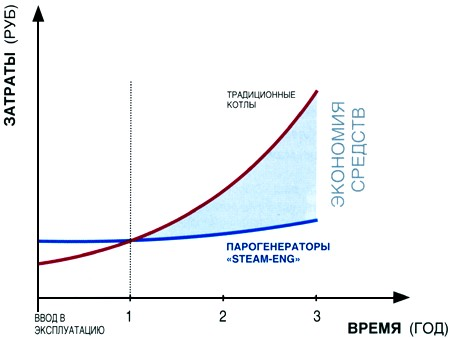

Экономический эффект при использовании STEAM-ENG

 Применение тепловых центров на основе парогенераторов мгновенного действия Steam-Eng в технологических процессах промышленных предприятий значительно повышает эффективность производства, снижает себестоимость продукции за счет существенного (почти в 2 раза) уменьшения затрат на тепловую энергию по сравнению с затратами на тепло от традиционных котельных.

 Технические характеристики парогенераторов



МОДЕЛЬ

ST-102 Н

ST-302 Н

ST-502 Н

Тепловая мощность, кВт

290

870

1450

Тепловая мощность, Гкал

0,25

0,75

1,25

Производительность, т/ч

0,5

1,5

2,5

Потребляемая мощность, кВт

7,5-15

18-37,5

30-75

Расход воды, л/мин

3-4

8-12

12-19

Расход природного газа, (мПАРОГЕНЕРАТОРЫ СЕРИИ ST МГНОВЕННОГО ДЕЙСТВИЯ/ч)

28

85

142

Расход пропана (л/ч)

34

100

170

Расход дизельного топлива (л/ч)

23

69

115

Вес установки (т)

1,68

2,18

3,77

Размеры длина (м)

1,83

2,03

2,33

ширина (м)

1,42

1,77

1,98

высота (м)

1,67

1,88

2,03

 В настоящее время парогенераторы серии ST успешно работают на предприятиях Саратова, Воронежа, Сыктывкара, Уфы, Москвы, Самары и других городов России. Парогенераторы серии ST поставляются на объекты эксплуатации в течение 2-3 месяцев в полностью собранном виде. Для ввода их в эксплуатацию требуется 3-5 дней.

 Поставку парогенераторного оборудования, проектные, монтажные и пусконаладочные работы выполняет инженерная компания ИНТЕРБЛОК - эксклюзивный представитель фирмы Steam Engineering Inc. (Канада) в России, Белоруссии, Казахстане, на Украине.
