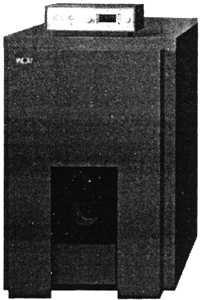

ОБЩЕЕ ОПИСАНИЕ
Отопительный котел на жидком топливе из чугуна с дутьевой горелкой соответствует DIN 4702 / EN 303, а также действующим директивам ЕС и предназначен для работы в режиме низких температур. Диапазон мощности котла - от 50 до 530 кВт для 2-ступенчатых горелок.
Высокий КПД: до 94%.
Детали котла отлиты из прочного, коррозионностойкого чугуна.
Топочная камера имеет оптимальные размеры, отвод отработавших газов - по трехходовому принципу.
Дверца котла из чугуна, может распахиваться по всей передней стороне направо и налево, ее легко чистить.
Размеры теплоизоляции предусмотрены с припуском, минимальные потери тепла из-за излучения и охлаждения.
Облицовка покрыта печным лаком, со снимаемой защитной пленкой, легко монтируется.
Устройство регулирования полностью смонтировано.
Гарантия на отопительный котел - 5 лет.
Гарантия на электрические и подвижные части - 2 года.
Основные технические характеристики котлов МК-1/МК
|
Отопительный котел на жидком топливе
|
МК-1
|
МК
|
|
|
Тип
|
80
|
110
|
140
|
180
|
220
|
260
|
350
|
440
|
530
|
|
Диапазон мощности, мазут/газ
|
кВт
|
50-100
|
80-130
|
110-170
|
140-210
|
180-250
|
220-300
|
280-350
|
350-440
|
440-530
|
|
Рекомендуемый диапазон мощности
|
кВт
|
50-80
|
80-110
|
110-140
|
140-180
|
180-220
|
220-260
|
280-320
|
350-400
|
440-500
|
|

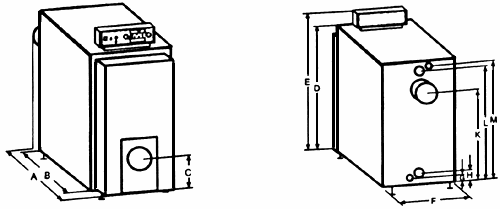

Общая глубина
|
А мм
|
1125
|
1285
|
1445
|
1605
|
1765
|
1925
|
1740
|
2065
|
2475
|
|
Глубина
|
В мм
|
680
|
840
|
1000
|
1160
|
1320
|
1480
|
1630
|
1906
|
2360
|
|
Подключение горелки
|
С мм
|
443
|
530
|
|
Общая высота
|
D мм
|
1380
|
1755
|
|
Высота / высота без облицовки
|
Е мм
|
1220/1145
|
1600
|
|
Ширина / ширина без облицовки
|
F мм
|
825/585
|
1016/839
|
|
Заполнение, слив
|
G мм
|
130
|
135
|
|
Обратная линия сетевой воды
|
Н мм
|
170
|
110
|
|
Высота трубы отходящих газов
|
K мм
|
870
|
1145
|
|
Падающая линия сетевой воды
|
L мм
|
1080
|
1420
|
|
Высота аварийного подвода воды, удаления воздуха
|
М мм
|
1120
|
1420
|
|
Отверстие горелки
|
мм
|
132
|
-
|
|
Диаметр трубы отходящих газов
|
мм
|
179
|
249
|
299
|
|
Фундамент / платформа
|
|
|
|
|
высота
|
мм
|
80/80
|
80
|
|
ширина
|
мм
|
950/850
|
1000
|
|
глубина
|
мм
|
950/
1300
|
1100/
1300
|
1270/
1300
|
1430/
1300
|
1690/
1500
|
1750/
1500
|
1700
|
1950
|
2350
|
|
Подающая линия котла
|
DN
|
65
|
100
|
|
Обратная линия котла, аварийный отвод
|
DN
|
65
|
100
|
|
Заполнение, слив, аварийный отвод
|
(G) R
|
1
|
|
|
Размеры топочной камеры
|
|
|
|
|
|
|
|
|
|
|
|
Длина
|
мм
|
613
|
773
|
933
|
1093
|
1253
|
1413
|
1290
|
1560
|
1965
|
|
Ширина/высота
|
DN
|
406/460
|
610/550
|
|
Объем воды в котле
|
литр
|
104
|
125
|
147
|
168
|
190
|
211
|
332
|
392
|
482
|
|
Объем газа в котле
|
литр
|
155
|
195
|
235
|
275
|
315
|
355
|
411
|
499
|
632
|
|
Макс. изб. давление котла
|
бар
|
4
|
5,5
|
|
Макс. доп. температура
|
°С
|
120
|
120
|
|
Гидравлич. сопротивл. сети (при  =20 К)
|
мбар
|
3
|
5
|
8
|
11
|
17
|
26
|
4,4
|
14
|
16
|
|
Относит. затраты тепла для поддержания готовности
|
%
|
0,74
|
0,64
|
0,55
|
0,45
|
0,33
|
0,19
|
0,5
|
0,4
|
0,3
|
|
Сопротивл. топливного газа
|
мбар
|
0,11
|
0,18
|
0,4
|
0,5
|
0,8
|
1,2
|
1,4
|
2,0
|
2,2
|
|
Температура отходящих газов
|
°С
|
145/175
|
150/175
|
155/175
|
175/195
|
180/195
|
170/185
|
|
Температура отходящих газов 1-й ступени
|
°С
|
130
|
130
|
|
Массовый поток отходящих газов
|
кг/ч
|
84/134
|
134/185
|
185/235
|
235/302
|
302/370
|
370/437
|
467/590
|
590/740
|
740/890
|
|
Поверхность нагрева
|
м
|
4,4
|
5,8
|
6,8
|
8,0
|
9,2
|
10,4
|
16,3
|
19,6
|
24,4
|
|
Общий вес
|
кг
|
505
|
600
|
704
|
809
|
903
|
999
|
2009
|
2354
|
2857
|
|
Обозначение допуска конструкции
|
|
02-226-689Х
|
02-226-485
|
|
Идентифика-
ционный номер
|
СЕ
|
СЕ-0085 AS 0105
|
СЕ-0085 AR 0035
|
|
Электрическое подключение
|
|
230 В / 50 ГЦ / 10 А
|
|
|
|
|
|
|
|
|
|
|
|
|
Хабрахамов А.Р., Хизяпов Р.Г., Анчихоров П.П., Головин С.А.
Справочник промышленного оборудования. -
М.: , ЗАО Вентиляция, водоснабжение, теплоснабжение, 2004-2005
|
