Общие сведения.Нагревательные (отопительные) приборы систем отопления зданий и сооружений по преобладающему способу теплоотдачи делятся на три группы:

 - радиационные, передающие излучением не менее 50% общего теплового потока (потолочные отопительные панели и излучатели);

 - конвективно-радиационные, передающие конвекцией 5070% общего теплового потока (радиаторы секционные и панельные, гладкотрубные приборы);

 - конвективные приборы, передающие конвекцией не менее 75% общего теплового потока (конвекторы с кожухом или без кожуха).

 По высоте нагревательные приборы подразделяют на высокие (высотой более 650 мм), средние (400-650 мм), низкие (200-400 мм) и плинтусные (до 200 мм включительно).

 По глубине приборы бывают малой (до 120 мм включительно), средней (более 120 до 200 мм) и большой глубины (более 200 мм).

 Характеристика отопительных приборов и область их применения даны в табл.1.

Таблица 1

________________

 * Не действует на территории РФ с 01.01.2007. Действует ГОСТ 31311-2005. - Примечание изготовителя базы данных.

Чугунные радиаторы. Чугунные радиаторы (ГОСТ 8690*) собирают на заводах по 4-8 секций с прокладками из термостойкой резины или других прокладочных материалов, обеспечивающих герметичность при температуре теплоносителя до 150 °С. Каждый радиатор снабжается двумя глухими пробками и двумя пробками с резьбовыми отверстиями 15 мм (или 20 мм по заявке заказчика) и прокладками для них. Отверстия имеют правую и левую трубную резьбу (пробки с левой резьбой имеют маркировку буквой Л). Ниппели для соединения секций имеют наружную правую и левую трубную резьбу . Наружная поверхность радиатора на заводе покрывается одноразовым грунтовым покрытием под окраску после установки на месте монтажа. Состав и цвет окраски радиатора после монтажа влияют на теплоотдачу прибора. Например, окраска цинковыми белилами повышает теплопередачу чугунного радиатора на 2,2%, а нанесение алюминиевой краски, растворенной в нитролаке, уменьшает ее на 8,5%.

 ________________

 * Не действует на территории РФ с 01.01.2007. Действует ГОСТ 31311-2005. - Примечание изготовителя базы данных.

 Условное обозначение радиатора при заказе и в технической документации должно состоять из слова радиатор и числовых значений:

 - глубины радиатора;

 - расстояния между центрами ниппельных отверстий;

 - избыточного рабочего давления, на которое рассчитан радиатор;

 - числа секций;

 - обозначения НТД.

 Пример условного обозначения чугунного радиатора МС-140 с расстоянием между центрами ниппельных отверстий 500 мм, рассчитанного на рабочее избыточное давление 0,9 МПа, с количеством секций 7: Радиатор МС-140-500-0,9-7 ГОСТ 8690*.

 ________________

 * Не действует на территории РФ с 01.01.2007. Действует ГОСТ 31311-2005. - Примечание изготовителя базы данных.

 Чугунные радиаторы испытываются пробным давлением 1,5 МПа (15 кгс/см) и рассчитаны на рабочее давление до 0,9 МПа (9 кгс/см) при температуре теплоносителя (воды) до 150 °С.

 Технические данные и размеры секций чугунных радиаторов приведены на рис.1 и в таблице 2.

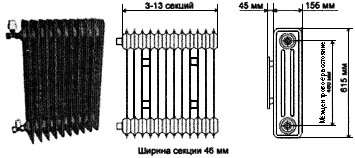

Рис.1. Секция чугунного радиатора. Строительные размеры, мм:

- полная высота секции; - монтажная высота секции; - строительная глубина; - длина секции

 Таблица 2

 Примечание: 1) У радиатора 2К-60П поверхность переднего канала плоская; 2) радиаторы Ч-2-75 и ЧМ-75 выпускает ОАО Чебоксарский агрегатный завод г.Чебоксары, а радиаторы 2К-60 - компания Тайм г.Москва.

 Радиаторы, поставляемые потребителю, должны иметь паспорт. В паспорте должны быть указаны:

 - наименование или товарный знак и адрес предприятия-изготовителя;

 - количество радиаторов в партии;

 - число секций (блоков) в одном радиаторе;

 - номинальный тепловой поток одной секции (блока) в кВт;

 - гарантии предприятия-изготовителя;

 - дата выпуска или отгрузки;

 - штамп ОТК.

 При поставке в торговую сеть паспорт должен быть приложен к каждому радиатору. В нижней части каждой секции (блока) радиатора на боковой поверхности должен быть отлит товарный знак завода-изготовителя и последние две цифры года выпуска.

 Радиаторные пробки, ниппели и прокладки при их отдельной поставке упаковываются в тару, предохраняющую их от механических повреждений и воздействия атмосферных осадков.

 Радиаторы хранятся уложенными в штабели высотой не более 1,5 м или пакетами, не более 2 пакетов по высоте.

 Хранение радиаторов на складах поставщика и потребителя должно осуществляться по группе Ж2 ГОСТ 15150.

 При перегруппировке радиаторов должны применяться прокладочные материалы, обеспечивающие герметичность соединений при температуре теплоносителя до 150 °С с последующим испытанием на герметичность.

 Радиаторы, установленные в системах отопления, должны быть постоянно заполнены водой как в отопительные, так и в межотопительные периоды. Опорожнение систем отопления допускается только в аварийных случаях на срок, необходимый для устранения аварии, но не более 15 суток в течение года.

Радиаторы стальные.

 1. Радиаторы стальные панельные типа РСВ и РСГ.

 Стальные панельные радиаторы - однорядные, двухрядные, проходные и концевые - свариваются из двух штампованных стальных листов (толщина листа 1,4 -1,5 мм) холоднокатаной стали марок ОВкп и ОВю, образуя приборы малой глубины (18-21 мм) и различной длины. Стальные панельные радиаторы с плоскими вертикальными каналами колончатой формы именуются РСВ (радиаторы стальные вертикальные), а с горизонтальными последовательно соединенными каналами змеевиковой формы РСГ1 (радиаторы стальные горизонтальные) и РСГ2. Радиаторы РСГ2 бывают двухходовыми и четырехходовыми. Область их применения ограничена системами отопления со специально обработанной (деаэрированной) водой, подаваемой от ТЭЦ (содержание кислорода не более 0,05 г на 1 м воды). Их не разрешается также применять в помещениях с агрессивной воздушной средой.

 Так как стальные панельные радиаторы имеют относительно небольшую площадь поверхности нагрева, часто приходится ставить их в два ряда (на расстоянии 40 мм от одной панели до другой), что снижает теплоотдачу примерно на 15%.

 Схема и технические данные стальных панельных радиаторов типа РСВ1 и РСВ3 Конрад даны на рисунке 2 и в таблице 3, а радиаторов типа РСГ2 на рис.3 и в таблице 4.

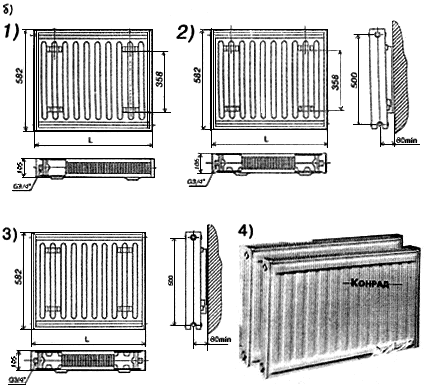

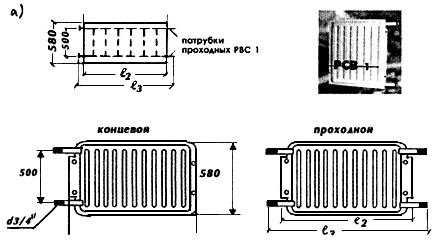

Рис.2а. Радиаторы стальные РСВ1

 Рис.2б. Радиаторы стальные РСВ3 Конрад

 Таблица 3а

Технические данные стальных панельных радиаторов типа РСВ1 (ТУ 401-11-171)

 Таблица 3б

Технические данные радиаторов стальных отопительных типа РСВЗ Конрад ТУ 4935-008-03984422-2000 и РСВ4 Конрад ТУ 4935-009-03984422-2001

 Рис.3. Стальной панельный радиатор РСГ2

 Таблица 4

 Радиаторы стальные типа РСВ и РСГ предназначены для систем водяного отопления жилых, общественных и производственных зданий с температурой теплоносителя до 150 °С, давлением 0,6 МПа (6 кгс/см). Радиаторы испытываются давлением 0,9 МПа (9 кгс/см). Глубина двухрядных радиаторов РСВ3 Конрад 105 мм, присоединительные патрубки имеют наружную резьбу . Радиаторы РСВ3 окрашены высокопрочными порошковыми эмалями белого цвета, имеют современный дизайн. В процессе эксплуатации систем отопления со стальными радиаторами при остановке на летний период и в других случаях, кроме аварийных, спуск и смена теплоносителя не допускаются. Радиаторы концевого исполнения обозначены буквой К, проходного - П.

 Радиаторы стальные Конрад РСВ-4 (ТУ 4935-009-03984422-2001).

 Радиаторы стальные Конрад РСВ-4 являются радиаторами 4-го поколения и не имеют отечественных аналогов. Применяются для систем водяного отопления жилых и административных зданий, медицинских учреждений, других многоэтажных зданий различного назначения и коттеджей. Благодаря малой высоте радиатор удобен для отопления помещений с большой поверхностью остекления (магазинах и т.д.). Радиатор имеет повышенный срок службы благодаря увеличенной толщине стенки. Радиаторы выпускаются 5-ти различных типов в зависимости от количества панелей и оребрения и имеют строительную высоту 400 мм, длину - 800, 1000, 1200, 1400 мм.

 Рабочее давление - 1,0 МПа (10 кг/см), испытательное - 1,5 МПа (15 кг/см). Максимальная температура теплоносителя 150 °С.

 Радиаторы имеют европейский дизайн, окрашены высокопрочными порошковыми эмалями белого цвета (возможна окраска в другие цвета). Присоединительные патрубки имеют наружную резьбу . Поставляются радиаторы с креплениями к стене.

 2. Радиаторы плоские стальные тип ПОВ-2 Свартеплотехника (ТУ 7322-001-10788029-93).

 Радиаторы плоские стальные типа ПОВ-2 Свартеплотехника предназначены для закрытых систем водяного отопления жилых, общественных и производственных зданий с деаэрированной водой. Изготавливаются из листовой холоднокатаной малоуглеродистой качественной стали по ГОСТ 9045 совместным российско-германским предприятием Свартеплотехника. Испытываются давлением 8 кгс/см, рабочее давление - 6 кгс/см. Глубина радиатора 70 мм, присоединительная резьба , внутренняя. Межцентровое расстояние: при высоте радиатора 500 мм - 445 мм; при высоте радиатора 600 мм - 545 мм.

 Возможные схемы подключения радиатора - односторонняя и разносторонняя - сверху вниз. Наружное покрытие - полимерное белого цвета. При эксплуатации не допускается обезвоживать систему отопления независимо от сезона.

 Общий вид и разрез радиаторов плоских стальных типа ПОВ-2,0 Свартеплотехника дан на рис.4, а технические данные - в таблице 5.

Рис.4. Радиаторы плоские стальные ПОВ-2 Свартеплотехника (а - разрез; б - внешний вид):

 - высота радиатора, мм; - длина радиатора, мм

 Таблица 5

Технические данные радиаторов плоских стальных типа ПОВ-2 Свартеплотехника

Радиаторы металлические секционные.

 1. Стальные секционные радиаторы РОСС-1,5 ТУ 4935-001-46886894-98.

 Стальные секционные радиаторы РОСС-1,5 предназначены для систем водяного отопления с температурой теплоносителя до 150 °С, имеют современный дизайн, количество секций от 3 до 13 и диаметр патрубков (, 1). Рабочее давление 0,6 МПа (6 кг/см), испытательное - 0,9 МПа. Диаметр проходного сечения в секциях 53 мм, межцентровое расстояние 480 мм.

 Внешний вид радиаторов РОСС-1,5 дан на рисунке 5, а технические данные - в таблице 6.

Рис.5. Радиатор стальной секционный РОСС-1,5 для систем водяного отопления

 Таблица 6

Технические данные стальных секционных радиаторов РОСС-1,5

 2. Радиаторы алюминиевые секционные ТермАл ТУ 4935-145-12617929-98.

 Радиаторы секционные алюминиевые ТермАл предназначены для центральных систем водяного отопления (двухтрубных и однотрубных), имеют от 3 до 16 секций с правым или левым подключением при стандартной комплектации. Стандартный цвет - белый. Рабочее давление 1 МПа (10 кг/см), испытательное - 1,5 МПа (15 кг/см), температура теплоносителя - до 105 °С. Межцентровое расстояние 500 или 300 мм при высоте радиатора 531 или 331 мм соответственно. Глубина секции 66,5 мм, диаметр патрубков или . Срок службы до 20 лет.

 Внешний вид радиатора ТермАл дан на рис.6а, а технические данные - в таблице 7. Стандартная комплектация позволяет устанавливать радиатор при правом и левом расположении подводящих магистралей. Наиболее эффективно использование радиатора при установке в комплекте с терморегулятором.

Рис.6а. Радиатор алюминиевый секционный плоский ТермАл (внешний вид)

 Таблица 7

Технические данные радиатора секционного алюминиевого ТермАл

 3. а) Радиаторы алюминиевые Урал-М ТУ 1-5-495-95.

 Радиаторы секционные алюминиевые Урал-М предназначены для систем центрального и автономного водяного отопления, имеют от 3 до 10 секций. Рабочее давление 2 МПа (20 кг/см), испытательное - 3,0 МПа (30 кг/см), температура теплоносителя - до 130 °С. В качестве теплоносителя допускается использование антифризов. Межцентровое расстояние 300 и 500 мм при высоте радиатора 370 и 570 мм. Присоединительная резьба - внутренняя или . Возможна установка и эксплуатация радиаторов в открытых системах отопления. Основной цвет - белый.

 Внешний вид радиатора Урал-М дан на рис.6б, а технические данные - в табл.8.

Рис.6б. Радиатор алюминиевый секционный плоский Урал-М

 Таблица 8

Технические характеристики алюминиевого радиатора Урал-М

 Примечание: Расшифровка условного обозначения: УМ (Урал-М) - 500 (межцентровое расстояние, , мм) - 3 (количество секций).

 б) Радиаторы алюминиевые РС/РН.

 Радиаторы колончатые алюминиевые РС/РН внешне напоминают алюминиевые секционные радиаторы, но отличаются от них наличием общего коллектора. Такая конструкция снимает технологические ограничения на высоту прибора, позволяя получать радиаторы практически любых размеров. Особо следует отметить новую модификацию РН, которая по тепловым и гидравлическим характеристикам точно соответствует приборам PC, но значительно прочнее и надежнее. Испытываются данные радиаторы давлением 2 МПа (20 кг/см), max рабочее давление 1,0 МПа, теплоотдача секции при 70 °C - 197 Вт, масса секции в сборе - 2,3 кг. Габариты секции: высота 560 мм, длина 110 мм, глубина 80 мм, монтажная высота 500 мм. Гарантия - 20 лет.

 4. Радиаторы алюминиевые типа РА-3,5-8.

 Радиаторы алюминиевые плоские серии РА предназначены для систем отопления зданий любого назначения без ограничения этажности. Радиаторы серии РА двухстороннего вида изготавливаются из высококачественного коррозионностойкого алюминия марки АД-31Т, DIN 6062 методом прессования. Высокая коррозионная стойкость сплава, его прочность, в том числе к гидроударам, делают радиатор долговечным и надежным в эксплуатации. Использование для изготовления секций радиаторов прессованных профилей, имеющих большой проходной диаметр и высокую чистоту поверхности внутренних полостей, практически исключает зарастание прибора осадками, содержащимися в теплоносителе, и снижает гидравлическое сопротивление. Компактность прибора достигается за счет панельного расположения секций. Количество секций в радиаторе от 3 до 13. Рабочее давление 2,5 МПа (25 кг/см) при температуре теплоносителя до 130 °С. Радиаторы серии РА сертифицированы. Госстандарт России N РОСС RU ГП25, 407700. Гарантия - 20 лет.

 Внешний вид радиатора алюминиевого типа РА дан на рис.7, а технические данные - в табл.9.

Рис.7. Радиатор алюминиевый секционный плоский типа РА

 Таблица 9

Технические характеристики радиаторов алюминиевых плоских серии РА

 Примечание: изделия поставляются окрашенными и запаянными в полиэтилен. Технология окраски - покрытие порошковыми красками. Приборы отопления комплектуются необходимым количеством кронштейнов. Зазор (3) между стеной и радиатором возможен 2, 3, 4 и 5 см.

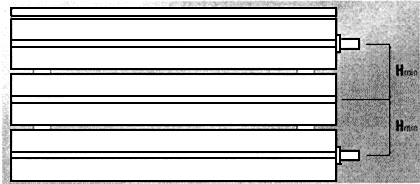

Возможности расположения присоединительных штуцеров

 5. Регистр алюминиевый РА-Р.

 Регистры алюминиевые плоские серии РА-Р предназначены для систем водяного отопления фойе гостиниц, магазинов, офисов, витражей, зимних садов и других помещений зданий. Регистры изготавливаются из 1, 2 и 3 секций длиной до 5,5 м из высококачественного коррозионностойкого алюминия марки АД-31Т, DIN 6062 методом прессования. Высокая коррозионная устойчивость и прочность сплава делают регистры долговечными и надежными в эксплуатации. Ширина профиля - 115 мм, глубина - 52 мм. Мощность 1 погонного метра (одной секции) регистра - 270 Вт, 125 мм. Рабочее давление до 2,5 МПа, температура теплоносителя до 130 °С. Внешний вид регистра алюминиевого РА-Р дан на рис.8.

Рис.8. Регистр алюминиевый РА-Р плоский из трех секций

 6. Электрорадиаторы стальные секционные Россма.

 Электрорадиаторы стальные секционные Россма предназначены для обогрева квартир, офисов, коттеджей, служебных и хозяйственных помещений объемом 30-90 м. Радиатор маслонаполненный, имеет световую индексацию, ступенчатое регулирование мощности. Номинальное напряжение в сети 220 В. Изготовляется по ТУ 3468-002-46886894 в настенном варианте Россма-С для систем электроотопления и в напольном варианте Россма-М (на колесных опорах) в качестве бытового передвижного нагревательного прибора. В каждом радиаторе два ТЭНа половинной мощности с возможностью раздельного подключения и защитный термовыключатель.

 Внешний вид электрорадиатора Россма-М дан на рис.9, а технические данные секционных электорорадиаторов Россма в таблице 10. Время разогрева рабочей поверхности до 75 °С не более 40 минут. Электрорадиаторы по степени защиты от поражения электротоком соответствуют приборам класса 0 по ГОСТ 27570.0. Прибор сертифицирован и признан соответствующим требованиям нормативных документов безопасности ГОСТ 27570.11*.

 ________________

 * Утратил силу на территории РФ с 01.01.2000 с введением в действие ГОСТ Р МЭК 60335-2-15-98**. - Примечание изготовителя базы данных.

 ** Действует ГОСТ Р 52161.2.15-2006 (МЭК 60335-2-15:2005). - Примечание изготовителя базы данных.

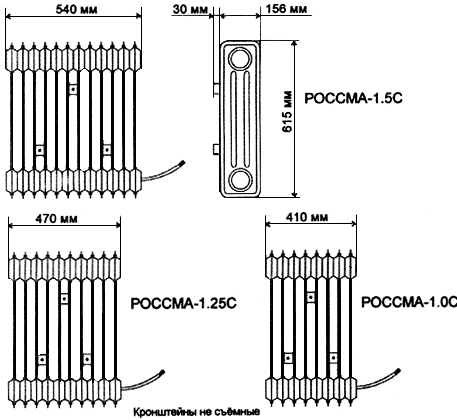

Рис.9. Электрорадиатор стальной секционный маслонаполненный Россма-М для систем электроотопления

 Таблица 10

Технические данные стальных электрорадиаторов Россма

Конверторы отопительные. Основные параметры и размеры конвекторов должны соответствовать данным таблицы 11.

Таблица 11

Основные параметры и размеры конвекторов (ГОСТ 20849*)

_______________

 * Не действует на территории РФ с 01.01.2007. Действует ГОСТ 31311-2005. - Примечание изготовителя базы данных.

 Примечание:

 1) * - без учета высоты ножек;

 2) номенклатурный шаг настенных однорядных конвекторов без кожуха и настенных конвекторов с кожухом в пределах номенклатурного ряда не должен превышать 0,175 кВт.

 Условное обозначение конвекторов включает слово Конвектор, его условное название, если оно имеется, обозначение типа согласно табл.11, условный проход соединительной трубы в мм, через дефис - номинальный тепловой поток в кВт, исполнение (К - концевой, П - проходной); число рядов многорядных конвекторов (2В - двухъярусное по высоте, 2Г - двухрядное по глубине) и обозначения НТД.

 Пример условного обозначения настенного конвектора с кожухом под названием Универсал с условным проходом соединительной трубы 20 мм номинальным тепловым потоком 0,518 кВт, проходного:

 Конвектор Универсал КСК20-0,518 П ГОСТ 20849*; то же, конвектора с кожухом напольного под названием Ритм с условным проходом соединительной трубы 20 мм, номинальным тепловым потоком 1,37 кВт, концевого:

 Конвектор Ритм КПНК20-1,37 ГОСТ 20849*.

 _______________

 * Не действует на территории РФ с 01.01.2007. Действует ГОСТ 31311-2005. - Примечание изготовителя базы данных.

 Общая характеристика конвекторов и область их применения даны в табл.1.

 Конвекторы настенные устанавливаются на подготовленной (отштукатуренной) поверхности на заранее закрепленные кронштейны. Кожух устанавливается после окончания отделочных работ в помещении. Непосредственно перед установкой кожуха (не ранее) снимается упаковочная бумага (пленка) с нагревательного элемента конвектора.

 Общая длина нагревательных элементов при последовательной установке конвекторов не должна превышать 3500 мм из условия обеспечения компенсации линейных удлинений. При большей длине необходимо предусматривать устройства для компенсации этих удлинений.

 Технические данные конвекторов даны в табл.12-20, а их схемы - на рис.10-18.

Таблица 12

а) Технические данные конвектора настенного стального с кожухом Универсал М КСК20

 Примечание: - расстояние между кронштейнами для крепления конвектора к стене.

Продолжение табл.12

б) Технические данные конвектора настенного стального с кожухом малой глубины Универсал-ТБ (ОАО Сантехпром)

 Примечание: внешний вид конвектора Универсал ТБ дан на рис.15

- Травмобезопасный кожух

 - Окраска порошковыми эмалями

 - Конвекторы поставляются совместно с кронштейнами крепления к стене в упаковке из гофрокартона и полиэтилена

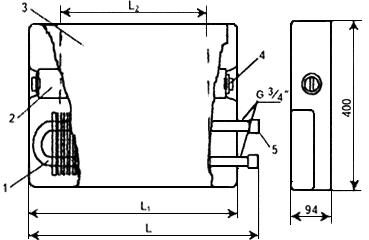

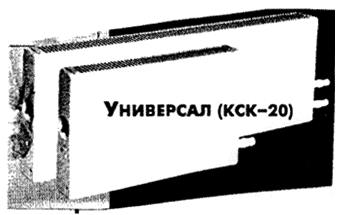

Рис.10. Конвектор стальной настенный с кожухом Универсал М КСК-20:

 1 - стальной трубчато-пластинчатый нагревательный элемент; 2 - воздушный клапан; 3 - кожух; 4 - ручки регулирования положения воздушного клапана; 5 - заглушки; - общая длина конвектора, мм; - длина кожуха, мм; - расстояние между кронштейнами для крепления к стене, мм

 Таблица 13

Технические данные конвектора настенного с кожухом Комфорт-20

- Небольшая высота конвектора позволяет устанавливать его в помещениях с низкими подоконниками, например, в магазинах

 - Окрашивается грунтом и серой эмалью

Рис.11. Конвектор стальной настенный с кожухом Комфорт-20 КН 20М:

- длина оребренной части труб конвектора, мм; - длина кожуха, мм; - общая длина конвектора, мм; 1 - стальной трубчато-пластинчатый нагревательный элемент; 2 - воздушный клапан; 3 - кожух

 Таблица 14

Технические данные конвекторов Ритм КПНК20 и Ритм-1500 КПНК20

 Примечание: - длина греющих труб конвектора, - длина оребренной части, мм.

Рис.12. Конвектор напольный Ритм:

1 - нагревательный элемент (две трубы 20 мм с насаженными прямоугольными ребрами с шагом 6 мм);

2 - кожух; 3 - основание 80 мм из уголка с креплением к полу

 Таблица 15

Технические данные конвекторов с высоким кожухом КПВК20

Рис.13. Конвектор высокий с кожухом (КПВК-20):

1 - нагревательный элемент; 2 - трубки; 3 - стенка кожуха; 4 - панели

 Таблица 16

Технические данные конвекторов малой (Сантехпром Универсал Авто) и средней (Сантехпром универсал Авто С) глубины

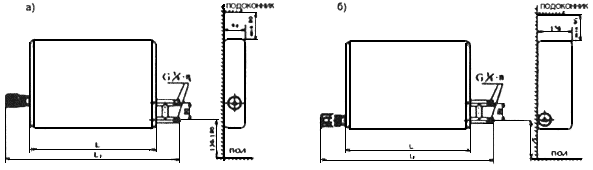

 Рис.14. Конвекторы Универсал Авто (а) и Универсал Авто С (б)

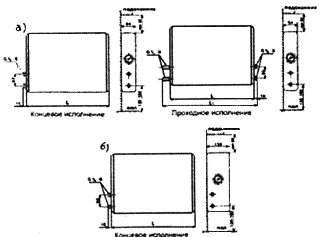

 Рис.15. Конвекторы Универсал ТБ-С (а) и Универсал ТБ-С (б)

 Таблица 17

Технические данные конвекторов настенных средней глубины Универсал ТБ-С КСК20

_____________

 * Значения соответствуют оригиналу. - Примечание изготовителя базы данных.

 Примечание: В таблице указаны общая длина и масса для варианта присоединения конвекторов на резьбе. При соединении на сварке размер увеличить на 54 мм, массу увеличить на 0,16 кг.

Таблица 18(а)

Технические характеристики конвекторов КОНБ-350 и КОНБ-500

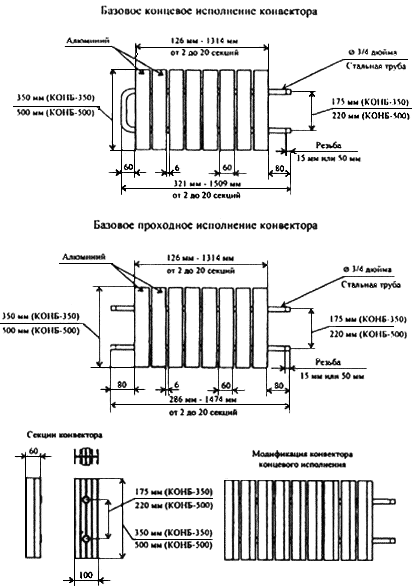

 Рис.16. Биметаллический настенный конвектор КОНБ-350 и КОНБ-500

 Рис.17. Внешний вид стального трубчатого конвектора Гармония

 Таблица 18(б)

Техническая характеристика стального трубчатого конвектора Гармония

 Таблица 19

Технические данные конвекторов Изотерм (тип РКН, РКО, РКД) и Изотерм-2000 (тип CW, CS, CD)

 Примечание:

 РКН/С - настенный

 PКO/CS - напольный

 РКД/CD - двойной напольный

 Ширина РКД/CD - 235 мм

 Ширина PКH/CW - 115 мм

 Ширина PКO/CS - 165 мм

 РКН, РКО, РКД - приборы для систем центрального и автономного отопления

 CW, CS, CD - приборы для систем автономного отопления.

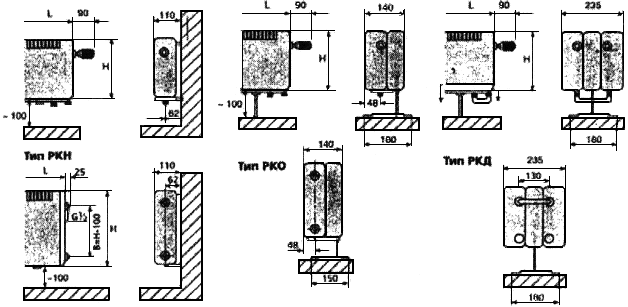

Рис.18. Конвекторы Изотерм типа РНК, РКО, РКД и CW, CS, CD

 Таблица 20

Технические данные конвекторов Изотерм стальных типа СКНБ/СКНН

 1. Конвекторы стальные настенные с кожухом Универсал М КСК-20. ТУ 4935-007-03984422-99.

 Конвекторы стальные настенные с кожухом Универсал М КСК-20 предназначены для систем водяного отопления жилых, общественных и производственных зданий при рабочем избыточном давлении до 1,0 МПа (10 кгс/см), температуре теплоносителя до 150 °С и деаэрированной воде (содержание кислорода в воде не более 0,05 г на 1 м воды). Испытательное избыточное давление - 1,5 МПа.

 Конвекторы выпускаются двух модификаций - концевые (К) и проходные (П). Регулирование теплоотдачи конвектора осуществляется воздушным клапаном. При закрытом клапане (горизонтальное положение ручки) тепловой поток уменьшается до 50% от номинального. В межотопительный период система отопления должна быть заполнена водой, воздушный клапан у конвекторов - закрытым.

 Конвекторы поставляются в комплекте с кронштейнами крепления к стене. Упаковка обеспечивает защиту от атмосферных осадков и механических повреждений. Схема и внешний вид конвектора даны на рис.10, а технические данные в табл.12. Присоединительная резьба трубопроводов - наружная .

 2. Конвекторы стальные настенные с кожухом Комфорт-КН20М. ТУ 4935-056-00284581-98.

 Конвекторы Комфорт-КН20М (рис.11, табл.13) предназначены для систем водяного отопления жилых, общественных и производственных зданий при рабочем избыточном давлении теплоносителя до 1,0 МПа (10 кгс/см), температуре до 150 °С и деаэрированной воде. Испытательное избыточное давление - 1,5 МПа. Конвекторы имеют две модификации: концевые (к), в которых трубки диаметром 20 мм имеют два открытых конца с короткой и длинной резьбой и заканчиваются калачом, и проходные (П). Проходные конвекторы устанавливают последовательно (один за другим), замыкая концевым конвектором. Теплоотдача каждого конвектора регулируется воздушным клапаном. Арматуру на подводках не ставят. В межотопительный период система отопления должна быть заполнена водой, воздушный клапан у конвекторов закрыт.

 3. Конвекторы напольные стальные Ритм КПНК20 и Ритм-1500КПНК20.

 Конвекторы Ритм (рис.12, табл.19) предназначены для групповой установки в общественных зданиях. Их соединяют цепочкой длиной до 15 м и под углом, используя угловую деталь. Они имеют две модификации: концевые и проходные. Внутри кожуха установлен нагревательный элемент от конвектора Комфорт-20. Рабочее избыточное давление теплоносителя до 1,0 МПа (10 кгс/см), температура - до 150 °С. Испытательное избыточное давление 1,5 МПа.

 В межотопительный период система отопления должна быть заполнена деаэрированной водой.

 4. Конвекторы с высоким кожухом КПВК20.

 Высокие конвекторы (рис.13, табл.15) устанавливают на лестничных клетках, в вестибюлях и холлах общественных зданий и в других помещениях большого объема.

 Параметры теплоносителя (деаэрированной воды) - рабочее избыточное давление до 1,0 МПа (10 кгс/см), температура - до 150 °С. Конвекторы испытываются избыточным давлением 1,5 МПа. В межотопительный период конвекторы должны быть заполнены водой.

 5. Конвекторы настенные Сантехпром Универсал Авто и Сантехпром Универсал Авто С.

 Низкие конвекторы с кожухом Сантехпром Универсал Авто и Сантехпром универсал Авто С состоят из стальных труб диаметром 20 мм и оребрения 6 мм. Их устанавливают в жилых, общественных, административно-бытовых зданиях.

 Конвекторы Сантехпром Универсал Авто представляют собой настенную модель малой (94 мм) глубины с встроенным автоматическим терморегулятором общей длиной от 862 до 1786 мм.

 Конвекторы Сантехпром универсал Авто С - настенная модель средней (156 мм) глубины с двойным нагревательным элементом и встроенным терморегулятором общей длиной от 928 до 1600 мм.

 Высота всех конвекторов 400 мм. Параметры теплоносителя (деаэрированной воды) - рабочее избыточное давление - 1,0 МПа (10 кгс/см), температура до 150 °С. В межотопительный период конвекторы должны быть заполнены водой.

 6. Конвектор настенный с кожухом Универсал ТБ-С.

 Конвекторы стальные настенные с кожухом Универсал ТБ-С КСК20 предназначены для систем водяного отопления жилых, общественных и производственных зданий при рабочем избыточном давлении до 1,0 МПа (10 кгс/см), температуре теплоносителя до 150 °С и деаэрированной воде. Универсал ТБ-С - конвектор средней (156 мм) глубины с двойным нагревательным элементом и клапаном для регулирования теплового потока. Конвекторы выпускаются двух модификаций - концевые (К) и проходные (П) с шагом оребрения 6 мм.

 Внешний вид конвектора Универсал ТБ и Универсал ТБ-С дан на рис.15, а технические данные конвектора Универсал ТБ-С - в таблице 17.

 7(а). Биметаллический настенный конвектор КОНБ-350 и КОНБ-500 (ООО Эхпо ВЕЛЬ г.Москва).

 Биметаллический настенный конвектор КОНБ-350 и КОНБ-500 представляет собой стальную трубу диаметром 20 мм и толщиной стенки 2,8 мм с литыми алюминиевыми секциями оребрения шириной 60 мм, глубиной 100 мм, высотой 350 и 500 мм. Секции имеют современный вид. Число секций от 2 до 20, а общая длина конвектора концевого (проходного) исполнения - от 275 (260) мм, до 1455 (1440) мм.

 Параметры теплоносителя (деаэрированной воды) - рабочее давление 1,0 МПа (10 кгс/см), температура - 150 °С.

 Внешний вид, габаритные и присоединительные размеры конвектора КОНБ-350 и КОНБ-500 даны на рис.16, а технические характеристики - в таблице 18.

 7(б). Конвектор стальной трубчатый Гармония (ООО КПФЗТО).

 Конвектор стальной трубчатый Гармония представляет собой конструкцию из двух трубчатых коллекторов с межцентровым расстоянием (монтажная высота) 500 мм. С наружной и внутренней сторон коллекторов приварены два ряда пустотелых вертикальных труб (колонок) диаметром 57 мм и высотой 550 мм. Глубина конвектора - 130 мм.

 Параметры теплоносителя (деаэрированной воды) - рабочее давление 1,5 МПа (15 кгс/см), температура - 150 °С.

 Внешний вид стального трубчатого конвектора Гармония - дан на рис.17, а техническая характеристика - в таблице 18(б).

 8. Конвекторы Изотерм (тип РКН, РКО, РКД) и Изотерм-200 (тип CW, CS, CD). ТУ-4935-001-6928486, ТУ-4935-027-00284581.

 Конвекторы Изотерм (рис.18, табл.19) типа РКН, РКО, РКД предназначены для отопления многоэтажных зданий с однотрубными или двухтрубными системами, имеют боковое подключение и наружную присоединительную резьбу .

 Конвекторы Изотерм-200 типа CW, CS, CD особенно хорошо зарекомендовали себя в автономных системах отопления (коттеджи, виллы), имеют нижнее подключение и наружную присоединительную резьбу .

 Конвекторы РКН, CW - настенные, глубиной 115 мм.

 РКО, CS - напольные глубиной 165 мм.

 РКД, CD - двойные напольные глубиной 235 мм.

 Конвекторы Изотерм изготовляются из медных труб и напрессованных на них алюминиевых пластин. Медь устойчива к коррозии, поэтому конвекторы имеют более низкое гидравлическое сопротивление и не засоряются даже при эксплуатации в существующих системах центрального отопления, так как не зарастают продуктами коррозии, подобно стальным трубам. Это позволяет обеспечить срок службы конвектора не менее 50 лет практически без изменения первоначальных параметров.

 Благодаря малой массе и применению высокоточного термостата, конвектор Изотерм-2000 поддерживает температуру в помещении с точностью до 1 °С.

 Фирмой Изотерм изготовляется более 1000 вариантов конвекторов в том числе: конвекторы для автономной и центральной систем отопления, настенного, напольного и двойного исполнения, правого, левого, нижнего и бокового подключения, для однотрубной и двухтрубной систем отопления, высотой от 150 до 450 мм и длиной от 400 до 2500 мм. Стандартный цвет - белый. Конвекторы испытываются давлением 16-25 атмосфер, расчетный перепад температур 95-70 °С, рабочее давление 10 кгс/см.

 Основные технические данные конвекторов Изотерм даны в табл.19, а внешний вид и габаритные размеры - на рис.18.

 9. Конвекторы фирмы Изотерм стальные типа СКНБ/СКНН.

 Конвекторы стальные типа СКНБ/СКНН (табл.20) предназначены для систем центрального и автономного отопления.

 СКНБ - конвектор настенный с боковым подключением;

 СКНН - конвектор настенный с нижним подключением и клапаном воздухоудаления.

 Кроме того имеются следующие исполнения данных конвекторов:

 СКОБ - конвектор напольный с боковым подключением;

 СКНП - конвектор настенный проходной с боковым подключением;

 СКОП - конвектор напольный проходной с боковым подключением.

 Рабочее давление 10 кгс/см. Глубина конвектора - 112 мм. Присоединительная резьба - наружная .

/ Общероссийский общественный фонд

 Центр качества строительства;

 Санкт-Петербургское отделение. - С.-Пб, 2004
