Теплотехнические характеристики, приведены для режима:

Назначение

 Калориферы (теплоноситель - горячая, перегретая вода) и воздухонагреватели (теплоноситель - сухой насыщенный пар) биметаллические, спирально-накатные предназначены для нагрева воздуха в системах кондиционирования, вентиляции и отопления. Воздух должен быть с предельнодопустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м и не содержать липких веществ и волокнистых материалов.

 Калориферы предназначены для эксплуатации в условиях холодного климата категории размещения 3 по ГОСТ 15150-69.

 Калориферы можно применять в качестве теплоутилизаторов с промежуточным теплоносителем.

Показатели надежности

 - средний срок службы, не менее, лет - 11 (КСк) и 6 (КП-Ск);

 - полный установленный ресурс, ч, не менее - 16000;

 - установленная безотказная наработка, ч, не менее - 10000;

 - среднее время восстановления работоспособного состояния, ч, не более - 12.

Гарантийные обязательства

 Гарантийный срок эксплуатации 18 месяцев КСк и 12 месяцев КП-Ск со дня отгрузки потребителю.

Устройство

 Калориферы с теплоносителем горячая или перегретая вода с N 6 по N 10 выполнены в шестиходовом исполнении, а N 11 и N 12 в четырехходовом исполнении по внутреннему теплоносителю. Последовательное движение теплоносителя достигается за счет перегородок в коллекторах.

 Воздухонагреватели с теплоносителем сухой насыщенный (перегретый) пар выполнены в одноходовом исполнении по теплоносителю, имеют патрубки с обеих сторон и устанавливаются в системах с вертикальным расположением теплоотдающих элементов. Не допускается работа воздухонагревателя на пролетном паре. Уровень конденсата не должен быть выше нижнего ряда теплоотдающих трубок. Для того, чтобы не было сквозного (пролетного) прорыва пара и при этом не было больших скоростей, вызывающих эрозию стенок теплоотдающих труб, на сливе конденсата необходимо устанавливать конденсатоотводчики соответствующего номера (на расстоянии не менее 300 мм от нижнего патрубка воздухонагревателя). Отвод конденсата должен исключать возможность размораживания воздухонагревателя и возникновения гидроударов при изменении нагрузки.

 Калориферы и воздухонагреватели изготавливаются из углеродистых сталей обыкновенного качества, теплоотдающие элементы выполнены из стальной трубы (16x1,5 - для теплоносителя вода, 016x2,0 - для теплоносителя пар) и алюминиевого накатного оребрения номинальным диаметром 39 мм. В новых калориферах КСк...50АУЗ и воздухонагревателях КП-Ск...50АУЗ применен модернизированный теплоотдающий элемент с подгибкой ребер по ходу воздуха. Использование данного теплоотдающего элемента позволило снизить аэродинамическое сопротивление на 20%, гидравлическое сопротивление на 25%, а фактические показатели теплотехнических характеристик увеличить более чем на 4% в зависимости от используемой модели.

 В модернизированных калориферах применена также новая конструкция теплоотдающего пучка, что позволило добиться уменьшения загрязняемости теплоотдающей поверхности.

 Предназначены для эксплуатации в условиях умеренного климата категории размещения 3 по ГОСТ 15150-69. Они не должны устанавливаться на объекты, создающие внешнюю вибрацию со среднеквадратическим значением более 2 мм/с. В зимнее время пуск в работу должен осуществляться со скоростью подъема температуры не более 30 °С в час.

 К системе теплоснабжения они могут присоединяться как при помощи сварки, так и с помощью фланцев.

Комплект поставки

 Калорифер - 1 шт.

 Паспорт - 1 экз. (каждый калорифер (воздухонагреватель) имеет свой заводской номер, указанный в паспорте).

Указание мер безопасности

 Перемещение калориферов осуществляется с помощью подъемно-транспортных средств или приспособлений за отверстия в решетке диаметром 18 мм в горизонтальном положении.

Правила хранения и техническое обслуживание

 Перечень работ для технического обслуживания указан в паспорте.

 Хранить в горизонтальном положении в закрытом отапливаемом помещении.

Схема применения калориферов в качестве теплоутилизаторов

Структура обозначения

Калориферы КСк...-50А

 Воздухонагреватели КП-Ск...-50А

 Примеры условного обозначения

Калорифер КСкЗ-8-50АУЗ

 КСк - калорифер с теплоносителем вода (спирально-накатной);

 3 - количество рядов трубок;

 8 - номер воздухонагревателя;

 50А - модификация;

 УЗ - климатическое исполнение.

Воздухонагреватели КП-Ск4-11-50АУЗ

 КПСк - калорифер с теплоносителем пар (спирально-накатной);

 4 - количество рядов трубок;

 11 - номер воздухонагревателя;

 50А - модификация;

 УЗ - климатическое исполнение.

Калориферы КСк, воздухонагреватели КП-Ск

Теплоотдающий элемент выполнен из стальной трубы и алюминиевого накатного оребрения.

Теплоноситель - горячая вода или пар.

Официальный представитель АООТ Калориферный завод г.Кострома

 Предназначены для нагрева воздуха в системах отопления, вентиляции и кондиционирования.

Таблица 1

Таблица 2

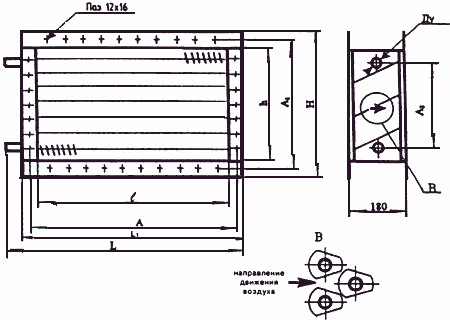

 Калориферы КСк...-50А

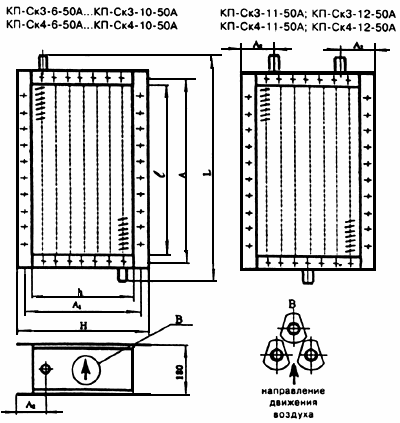

 Воздухонагреватели КП-Ск...-50А
