Общие сведения.Воздухонагреватели общего назначения (ГОСТ 27330) для систем кондиционирования воздуха и вентиляции осуществляют нагревание воздуха с использованием теплоты горячей (нагретой) воды или водяного пара.

 Типы воздухонагревателей:

 1) по виду теплоносителя:

 ВНВ - воздухонагреватель водяной;

 ВНП - воздухонагреватель паровой.

 2) по конструкции поверхности теплообмена:

 1 - с трубчато-ребристой спирально-навивной или спирально-накатной поверхностью теплообмена;

 2 - с пластинчато-трубчатой поверхностью теплообмена;

 3 - с другой конструкцией поверхности теплообмена.

 3) по материалу труб и ребер поверхности теплообмена:

 1 - из углеродистой стали;

 2 - из нержавеющей стали и титановых сплавов;

 3 - из алюминия или алюминиевых сплавов;

 4 - из меди или медных сплавов.

 Пример условного обозначения водяного воздухонагревателя с трубчато-ребристой спирально-накатной поверхностью теплообмена, выполненный из труб из углеродистой стали и ребер из алюминиевых сплавов: ВНВ 113.

 Воздухонагреватели конкретного типа различают по числу рядов труб (однорядные, двухрядные, трехрядные и т.д.) и по номеру воздухонагревателя, установленному в зависимости от нормального значения производительности по воздуху в соответствии с таблицей 1.

Таблица 1

Производительность по воздуху и номера воздухонагревателей

 (ГОСТ 27330)

 Примечание: * - воздухонагреватели допускается компоновать из воздухонагревателей меньших номеров. Условные обозначения материала труб и ребер поверхности теплообмена состоит из двух цифр, первая из которых обозначает материал труб, вторая - материал ребер. Обозначения возможных сочетаний материалов труб и ребер: ВНВ113 ВНВ123. ВНВ143 ВНВ113 ВНВ111 ВНВ211 ВНВ233 ВНВ243 ВНВ333 ВНП113 ВНП123 ВНП143 ВНП 211 ВНП233 ВНП243

 Воздух, поступающий в воздухонагреватель, по предельно допустимой концентрации вредных веществ должен соответствовать ГОСТ 12.1.005, по содержанию коррозионно-активных агентов - промышленной атмосфере по ГОСТ 15150 [сернистый газ от 25 до 250 мг/м сут (от 0,025 до 0,31 мг/м); хлориды - менее 0,3 мг/м·сут]; не должен содержать липких веществ и волокнистых материалов; запыленность не должна быть более 0,5 мг/м.

 Горячая (или перегретая) вода или водяной пар (сухой насыщенный или перегретый), поступающие в воздухонагреватель, по качеству и составу должны соответствовать ГОСТ 20995 и СНиП 41-02-2003.

 Значения климатических факторов внешней среды (температуры и влажности воздуха) при эксплуатации и испытаниях воздухонагревателей должны соответствовать установленным для климатических исполнений У (умеренный климат), ХЛ (холодный) или Т (тропический климат), категории размещения 3 ГОСТ 15150 (для эксплуатации в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий...в каменных, бетонных, деревянных помещениях).

 Промышленностью выпускаются следующие калориферы (воздухонагреватели и воздухоохладители), таблица 2.

Таблица 2

Калориферы стальные и биметаллические.Калориферы служат для нагрева воздуха в системах воздушного отопления, вентиляции и кондиционирования воздуха, в тепловых воздушных завесах и сушилках и соответствуют ГОСТ 27330.

 В отличие от других отопительных приборов калориферы предназначены в первую очередь для теплопередачи при вынужденной конвекции воздуха, создаваемой вентилятором, но могут использоваться и в условиях естественной конвекции (подобно высокому конвектору) для нагревания воздуха непосредственно в помещении.

 Выпускают калориферы одноходовые и многоходовые, средней (с тремя рядами трубок) и большой модели (с четырьмя рядами трубок по ходу нагреваемого воздуха). При теплоносителе воде (с температурой до 180 °С и рабочим избыточным давлением до 1,2 МПа) применяют многоходовые калориферы, имеющие вход и выход теплоносителя с одной торцевой стороны; их устанавливают с горизонтальным расположением греющих трубок и входного и выходного патрубков. При теплоносителе паре (с температурой до 190 °С и рабочим избыточным давлением до 1,2 МПа) применяют одноходовые калориферы, имеющие вход и выход теплоносителя в противоположных торцовых сторонах; их устанавливают с вертикальным расположением греющих трубок и входного и выходного патрубков, при этом патрубок для подвода пара должен быть сверху.

 Калориферы изготовлены из углеродистой стали обыкновенного качества, теплоотдающий элемент выполнен из стальной трубки со спирально-накатным алюминиевым оребрением (КСК, КПСК) или пластинчатым стальным оребрением (КВС, КВБ).

 Калориферы стальные и биметаллические (рис.1 табл.3) изготовляются:

 КСК3 и КСК4 - по ТУ 22-5757-84

 КП3СК и КП4СК- по ТУ 22-5756-84

 КВСБ и КВББ - по ТУ 22-4459-84

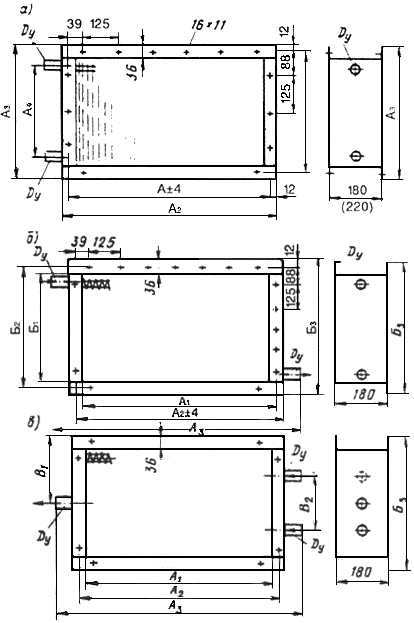

Рис.1. Калориферы пластинчатые многоходовые типов КВСБ и КВББ

и биметаллические типов КСк3 и КСк4(а), одноходовые N 6N 10 (б) и N 11-N 12 (в)

 Таблица 3

Основные габаритные и технические данные стальных пластинчатых калориферов

 Присоединительные размеры калориферов соответствуют ТУ 22-5893-84.

Медно-алюминиевые теплообменники.

 1. Калориферы типа КПД.

 Калориферы типа КПД предназначены для нагревания воздуха в системах вентиляции, воздушного отопления, кондиционирования воздуха, теплоснабжения и технологических установок.

 Теплообменная поверхность калориферов состоит из медных трубок наружным диаметром 14 мм, толщиной стенок 0,5 мм и напрессованных на эти трубки пластин из алюминиевой ленты толщиной 0,3 мм.

 Теплоноситель - вода с параметрами:

 - рабочее давление - до 1,6 МПа (16 кг/см)

 - температура - до 180 °С.

 Внешний вид калориферов типа КПД дан на рис.2, а габаритные и технические данные в табл.4.

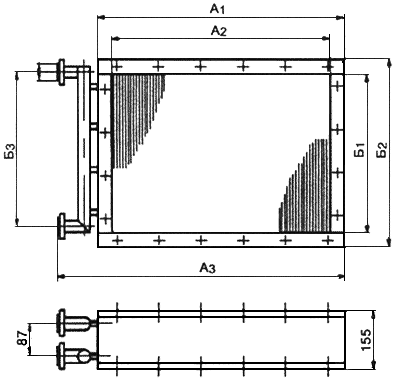

Рис.2. Внешний вид калорифера типа КПД

 Таблица 4

Основные габаритные и технические данные калориферов типа КПД

 2. Медно-алюминиевые пластинчатые теплообменники (воздухонагреватели, воздухоохладители) типа ВНВ 243, ВНП 243, ВОВ 243).

 Пластинчатые медно-алюминиевые теплообменники ГОСТ 27330 предназначены для нагрева воздуха в системах воздушного отопления, вентиляции и кондиционирования воздуха, утилизации тепловой энергии газо-воздушных выбросов, создания различных устройств технологического назначения и замены менее эффективных биметаллических калориферов КСК3; КСК4; КП3СК; КП4СК; стальных пластинчатых калориферов КВС, КВБ, КПС, КПБ и биметаллических воздухонагревателей и воздухоохладителей центральных кондиционеров типа КД, КТ, КТЦ и приточных камер.

СТРУКТУРА ОБОЗНАЧЕНИЯ ТЕПЛООБМЕННИКОВ

 Внешний вид и стандартные размеры калориферов типа ВНВ 243 даны на рис.3.

 Подбор теплообменников осуществляется по Рекомендациям по подбору калориферов ВНВ 243.

СТАНДАРТНЫЕ РАЗМЕРЫ КАЛОРИФЕРОВ

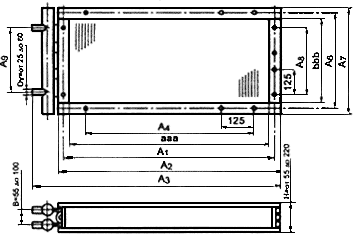

 Рис.3. Внешний вид и стандартные размеры калориферов типа ВНВ 243

 В тех случаях, когда возникла необходимость замены калорифера, а проектные расчетные условия и условия эксплуатации не изменились, замена на медно-алюминиевые калориферы может быть произведена по приведенной таблице 5.

Таблица 5

Замена калориферов КСК, КПСК, КВС, КВБ, КПС, КПБ и теплообменников центральных кондиционеров типа КД, КТ, КТЦ на медно-алюминиевые калориферы ВНВ 243 при сохранении расчетных условий

Электрокалориферы.

 1. Электрокалориферные установки ЭКО.

 Электрокалорифер представляет собой каркас прямоугольного сечения, внутри которого расположены трубчатые оребренные электронагреватели: в электрокалорифере ЭКО-5 три ТЭНа, в остальных электрокалориферах ТЭНы расположены в три ряда, каждый из которых является автономной электрической секцией (рис.4.).

 Рис.4. Электокалориферные установки типа ЭКО-5; ЭКО-10, 16, 25, 40, 60, 100, 160

 Применяется в системах вентиляции зданий различного назначения при условии, если окружающая среда невзрывоопасна и не содержит большого количества токопроводящей пыли. Основные технические данные электрокалориферных установок ЭКО даны в таблице.

Таблица 6а

Основные технические данные электрокалориферов ЭКО (ОАО МОВЕН)

 Таблица 6б

Основные технические данные электрокалориферов ЭКО (ОАО Веза)

 2. Калорифер электрический воздушный общетехнического назначения типа КЭВ-К. ТУ 3442-003-23039329-94.

 Калориферы электрические воздушные являются канальными воздухонагревателями для существующих и проектируемых систем приточной вентиляции зданий (индекс К - канальный). Выпускаются мощностью от 6 до 54 кВт.

 Электрокалорифер представляет собой металлический корпус с установленными внутри трубчатыми электронагревателями (ТЭН). Воздух продувается через ТЭНы вентилятором приточной системы и за счет теплопередачи происходит его нагрев.

 Условия эксплуатации следующие:

 - температура приточного воздуха, -40+30 °С;

 - относительная влажность воздуха при температуре 20 °С не более, % - 80.

 Не допускается эксплуатация электрокалориферов в пожароопасных и взрывоопасных помещениях. Содержание пыли и других примесей в потоке воздуха должно быть не более 10 мг/м, но не должно быть в проходящем через калорифер воздухе горючих, взрывоопасных и агрессивных по отношению к углеродистым сталям веществ (кислот, щелочей), липких и волокнистых материалов (смол, технических волокон).

 Электрокалорифер имеет выносной пульт управления, который обеспечивает сочетание мощностей калорифера и вентилятора приточной системы, защиту от перегрева и короткого замыкания.

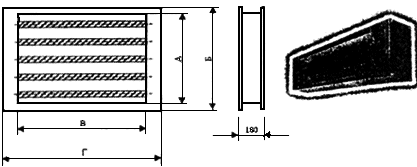

 Внешний вид и габаритные размеры электрокалориферов типа КЭВ даны на рис.5, а основные технические данные в табл.7.

 Рис.5. Внешний вид и габаритные размеры электрокалориферов типа КЭВ

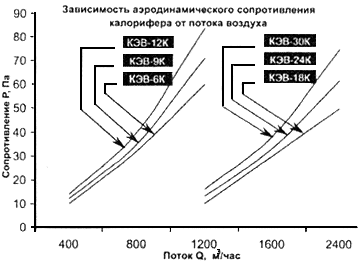

 Таблица 7

Основные технические характеристики электрокалориферов типа КЭВ - К

Примечание: калориферы КЭВ-27КАЗ и КЭВ-54КАЗ изготавливаются со ступенчатой регулировкой тепловой мощности, позволяют поддерживать заданную температуру, предусматривают выключение калорифера при работающем вентиляторе и защиту электродвигателя вентилятора от перекоса фаз.

 Номинальное напряжение питания 380 В, номинальная частота 50 Гц.

Воздушно-отопительные агрегаты.Воздушно-отопительные агрегаты с водяными (паровыми) калориферами служат для отопления производственных зданий различного назначения и для сушки. Они имеют определенную воздушную, тепловую и электрическую мощность и устанавливаются непосредственно в отапливаемых помещениях.

 Отопительные агрегаты подразделяются на подвесные и напольные. Подвесной отопительный агрегат состоит из корпуса, в котором размещены воздухозаборное отверстие, осевой вентилятор, калорифер и регулирующий многостворчатый клапан для подачи нагретого воздуха в нужном направлении. Агрегат снабжен кронштейнами для подвески его в помещении. В зависимости от модели один подвесной агрегат при небольшой электрической мощности двигателя вентилятора может нагревать до 20 тыс. м/ч воздуха при тепловой мощности до 250 кВт. В напольных отопительных агрегатах применяют не только осевые, но и радиальные вентиляторы.

 Электрокалориферные установки (воздушно-отопительные агрегаты) разных типов представляют собой электрокалорифер и вентилятор (радиальный или осевой), установленные на общей раме или в одном корпусе.

 Промышленностью выпускаются следующие типы воздушно-отопительных агрегатов и электрокалортферных установок:

Таблица 8

 1. Воздушно-отопительные агрегаты АО-2.

 Воздушно-отопительный агрегат АО-2 состоит из осевого вентилятора и водяного пластинчатого калорифера с поворотными лопатками для регулирования направления воздушного потока, находящихся в общем корпусе с коллектором и жалюзийной решеткой.

 Применяется для рециркуляционного обогрева промышленных зданий, складских, гаражных и других помещений.

 Внешний вид воздушно-отопительного агрегата АО-2 дан на рис.6, а основные габаритные и технические данные - в табл.9.

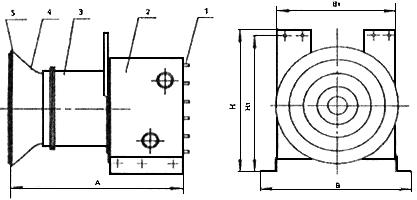

Рис.6. Внешний вид и габаритные размеры воздушно-отопительного агрегата АО2:

1 - многостворчатый клапан; 2 - теплообменник; 3 - осевой вентилятор; 4 - диффузор; 5 - защитная решетка

 Таблица 9

Основные габаритные и технические данные воздушно-отопительных агрегатов АО-2

_____________

 * Определена при температуре теплоносителя: на входе - 150 °С, на выходе - 70 °С и температуре воздуха на входе - 16 °С.

 2. Воздушно-отопительные агрегаты СТД.

 Воздушно-отопительные агрегаты СТД изготавливаются подвесными (рис.7 а, б, в) с водяными или паровыми калориферами и осевыми вентиляторами и напольными (рис.7г) с радиальными вентиляторами. Основные конструктивные и технические данные воздушно-отопительных агрегатов СТД даны в табл.10.

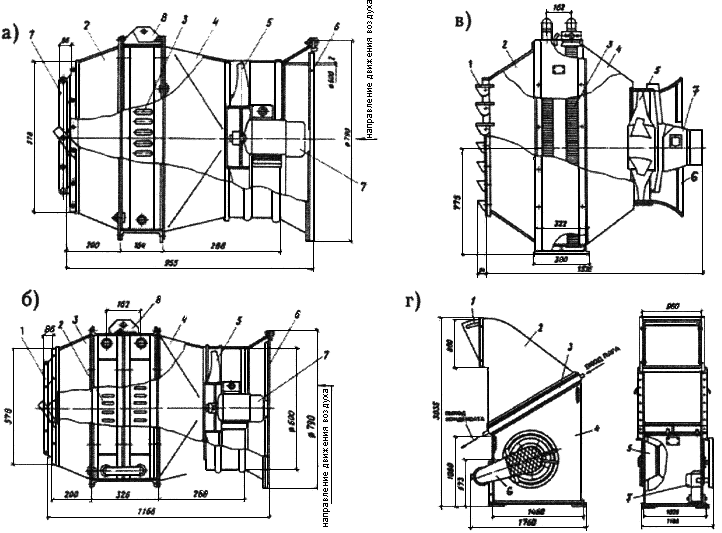

Рис.7. Воздушно-отопительные агрегаты СТД: а) СТД-100-01.УЗ (теплоноситель пар); б) СТД-100-02.УЗ (теплоноситель - вода); в) СТД-300 П; г) СТД-300М-01.УЗ:

 1 - поворотные лопатки; 2 - конфузор; 3 - калорифер; 4 - кожух; 5 - осевой вентилятор;

6 - ограждение; 7 - электродвигатель; 8 - крепежные кронштейны

 Таблица 10

Конструктивные и технические данные воздушно-отопительных агрегатов СТД

 3. Воздушно-тепловая установка ВТУ.

 Воздушно-тепловая установка ВТУ состоит из осевого вентилятора N 5; N 6,3; N 8 в зависимости от мощности и водяного калорифера КСК, смонтированных на общей раме с виброизоляторами и защитным кожухом.

 Применяется для нагрева и перемещения воздуха в приточных камерах, рециркуляционных установках для нагрева производственных и других помещений.

 Габаритные размеры воздушно-тепловых установок ВТУ даны на рис.8, а технические данные - в табл.11.

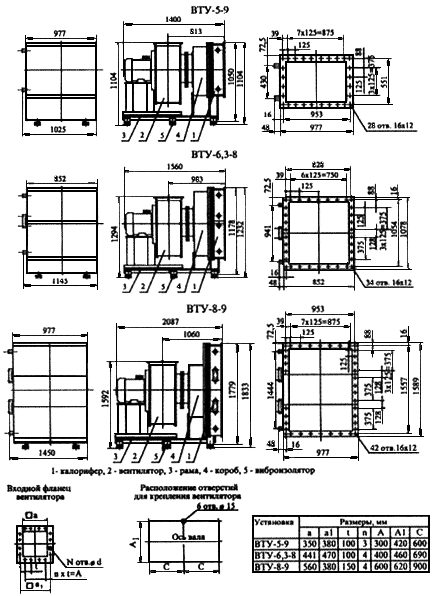

Рис.8. Воздушно-тепловые установки ВТУ:

1- калорифер; 2 - вентилятор; 3 - рама; 4 - короб; 5 - виброизолятор

 Таблица 11

Основные технические данные воздушно-тепловых установок ВТУ

_____________

 * При наружной температуре воздуха минус 26 °С.

 4. Электрокалориферные установки ЭКОЦ.

 Установка состоит из установленных на общей раме электрокалорифера типа ЭКО с оребренными ТЭНами, центробежного вентилятора с электродвигателем и патрубка с мягкой вставкой (рис.9.). Установка работает на ступенях 100; 66,7 и 33,3% от установленной мощности. Шкаф автоматического управления с регулятором температуры поставляется отдельно.

 Электрокалориферная установка ЭКОЦ предназначена для обогрева складских, производственных, торговых и других помещений, в системах вентиляции и в сушильных камерах.

 Основные технические данные электрокалориферных установок ЭКОЦ даны в табл.12.

Таблица 12

Основные габаритные и технические данные электрокалориферных установок ЭКОЦ

 Рис.9. Габаритные размеры электрокалориферной установки типа ЭКОЦ

 5. Электрокалориферные установки УВЭ.

 Установка состоит из электрокалорифера (типа ВЭ) и радиального вентилятора, смонтированных на общей раме (рис.10).

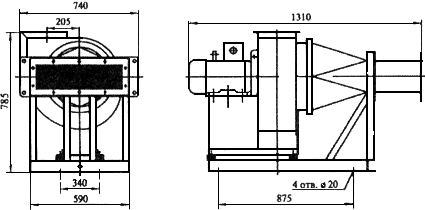

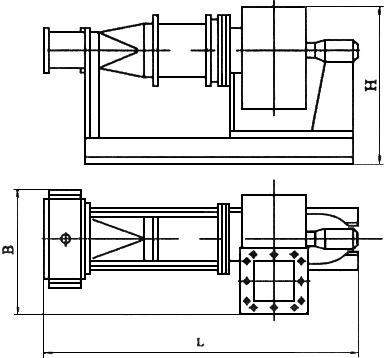

Рис.10. Габаритные размеры электрокалориферной установки типа УВЭ

 Пуско-регулирующая аппаратура шкафа управления обеспечивает:

 - отключение (невключение) вентилятора;

 - отключение установки при повышении температуры на поверхности оребрения нагревателя свыше 190 °С.

 Установка предназначена для отопления и вентиляции производственных помещений и для применения в отопительно-вентиляционных системах промышленных зданий.

 Основные технические данные электрокалориферных установок УВЭ даны в табл.13.

Таблица 13

Основные технические данные и габаритные размеры электрокалориферных установок УВЭ

 6. Электрокалориферные установки ЭКУ.

 Установка состоит из электрокалорифера типа ВЭ (ЭК) и радиального вентилятора с электродвигателем, соединенных между собой диффузором с мягкой вставкой и смонтированных на общей сварной раме (рис.11).

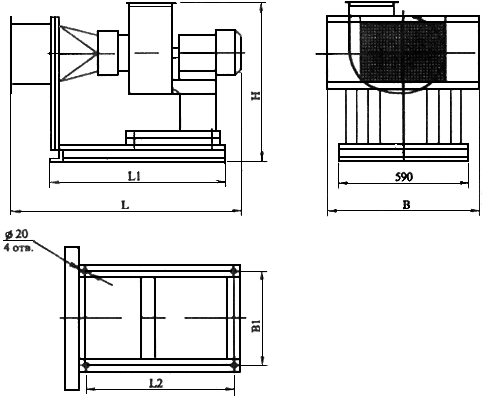

Рис.11. Габаритные размеры электрокалориферной установки типа ЭКУ

 Пуско-регулирующая аппаратура, находящаяся в шкафу управления, обеспечивает:

 - отключение (невключение) электрокалорифера при отключении (невключении) вентилятора;

 - отключение электрокалорифера или всей установки при повышении температуры на поверхности оребрения нагревателей свыше 190 °С.

 Шкаф управления и температурное реле поставляются отдельно.

 Применяется в отопительно-вентиляционных системах промышленных и других зданий.

 Основные технические данные электрокалориферных установок ЭКУ даны в табл.14.

Таблица 14

Основные технические данные электрокалориферной установки ЭКУ

 7. Тепловые пушки (электрокалориферные установки) СФО.

 Тепловые пушки СФО (рис.12, табл.15) состоят из осевого вентилятора и ТЭНов из нержавеющей стали. Конструкция опор тепловых пушек позволяет располагать корпус под необходимым углом выхода нагретого воздуха. Тепловые пушки СФО оснащены терморегуляторами для защиты от перегрева и аварийного отключения.

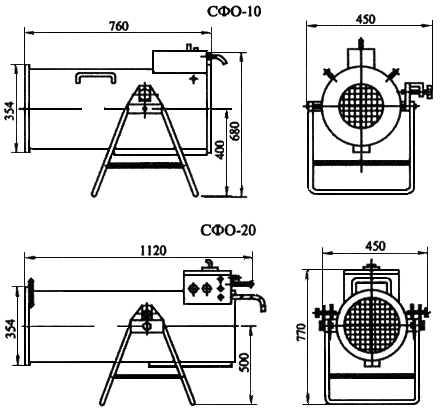

Рис.12. Габаритные размеры электрокалориферной установки СФО-10 и СФО-20

 Таблица 15

Основные технические данные тепловых пушек СФО

 Они предназначены для просушки помещений объемом до 700 м при ведении отделочных работ на строительных объектах и могут работать в вентиляторном режиме.

 8. Электрокалориферные установки СФО-33, СФО-66, СФО-99.

 Электрокалориферная установка состоит из осевого вентилятора N 4 и электрокалориферов различной мощности с оребренными ТЭНами (рис.13).

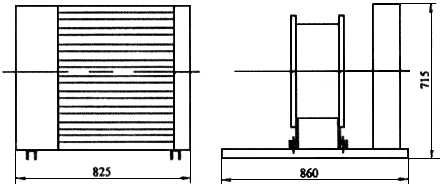

Рис.13. Габаритные размеры электрокалориферной установки типа СФО-33; 66; 99

 Применяются для обогрева и подачи приточного воздуха в производственные, складские, торговые и другие помещения, а также в сушильные камеры. Воздушная среда должна быть взрывобезопасной и неагрессивной.

 Основные технические данные электрокалориферных установок СФО-33; 66; 99 даны в табл.16.

Таблица 16

Основные технические данные электрокалориферных установок СФО-33; 66; 99

 9. Универсальный отопительный агрегат Унитерм.

 Агрегат Унитерм (рис.14) представляет собой специальный вентилятор в квадратном корпусе конструкции НПП Инновент и присоединенный к нему электрокалорифер, в котором проходящий воздух нагревается на 35-36 °С. Подобный перепад температур является оптимальным, обеспечивает наиболее энергоэффективный режим работы установки и наилучшие условия для долговременной работы ТЭНов. На корпусе электрокалорифера, под защитным кожухом, установлен силовой щит с необходимой пускозащитной аппаратурой и ступенчатой регулировкой мощности электрокалорифера.

Рис.14. Универсальный отопительный агрегат Унитерм

 Он предназначен для воздушного отопления рабочих мест, бытовых и производственных помещений, сушки различных поверхностей и материалов. Отопительные агрегаты Унитерм созданы для замены электрокалориферных установок типа СФОЦ (УВЭ). Основные технические данные универсальных отопительных агрегатов Унитерм даны в таблице 17.

Таблица 17

Основные технические данные универсальных отопительных агрегатов Унитерм

 Примечания:

 1) При тепловой мощности более 45 кВт используются водяные калориферы.

 2) Агрегаты Унитерм, снабженные водяным калорифером, также могут оснащаться комплектом автоматики по запросу заказчика.

 3) Изготовитель ООО НПП Инновент, 111394 г.Москва, ул.Мартеновская д.38 тел./факс 302-91-84, тел. 302-85-75.

 10. Агрегаты электроотопительные типа АО-ЭВО.

 Электроотопительные агрегаты АО-ЭВО (рис.15) обладают большой дальнобойностью теплой воздушной струи, оптимальным перепадом температур нагреваемого воздуха, низким уровнем шума.

Рис.15. Агрегаты электроотопительные типа АО-ЭВО

 Питание от трехфазной сети напряжением 380 В.

 Имеются две ступени регулирования по мощности и возможность автоматического включения - выключения части тепловой мощности по сигналу датчика температуры. Агрегат АО-ЭВО.07 комплектуется термостатами для поддержания заданной температуры воздуха в помещении, а агрегаты АО-ЭВО.02 и АО-ЭВО.03 имеют задержку по времени при выключении вентилятора.

 Применяются для создания комфортного теплового режима в производственных, складских, офисных и других помещениях. Летом могут работать в вентиляторном режиме. Основные технические данные электроотопительных агрегатов АО-ЭВО даны в табл.18.

Таблица 18

Основные технические данные агрегатов электроотопительных типа АО-ЭВО

 Примечание: Изготовитель ООО НПП Инновент, 111394, г.Москва, ул.Мартеновская д.38 тел. (095) 302-91-84.

 11. Агрегаты электроотопительные типа КЭВ-2...КЭВ-18Р. ТУ 3442-003-23039329-94.

 Агрегаты электроотопительные типа КЭВ-2...КЭВ-18Р предназначены для подогрева и воздушного отопления магазинов, кафе, служебных, производственных, складских, жилых помещений и т.д. Они могут применяться для сушки помещений в процессе строительства. Отопительные агрегаты состоят из корпуса, нагревательных элементов (ТЭНов) и осевого вентилятора и оборудованы системой автоматического аварийного отключения и автоматическим поддержанием заданной температуры. Агрегаты легко устанавливаются в любом месте помещения и характиризуются низким уровнем шума. Внешний вид и схема электроотопительных агрегатов типа КЭВ-2...КЭВ-18Р даны на рис.16, а основные технические данные - в табл.19.

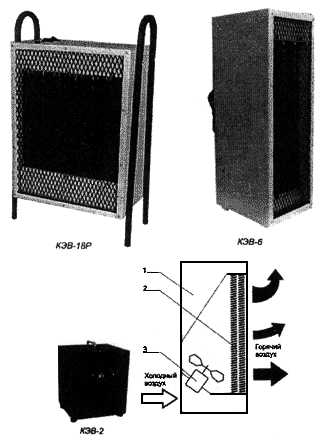

Рис.16. Агрегаты электроотопительные типа КЭВ-2...КЭВ-18Р

(а - внешний вид; б - схема работы агрегата):

 1 - корпус; 2 - нагревательные элементы (ТЭНы); 3 - осевой вентилятор

 Таблица 19

Основные технические данные электроотопительных агрегатов типа КЭВ-2 ...КЭВ-18Р

_____________

 * - Однофазное исполнение, без терморегулятора.

 12. Агрегаты электроотопительные типа КЭВ-18Т...КЭВ-90Ти КЭВ-15МП...КЭВ-21МП. ТУ 3442-003-23039329-94.

 Отопительные агрегаты типа КЭВ-18Т...КЭВ-90Т предназначены для воздушного отопления служебных и производственных помещений, цехов, ангаров, гаражей, складов и т.д. и для сушки помещений в процессе строительства.

 Отопительные агрегаты состоят из корпуса с нагревательными элементами (ТЭНами) и осевого вентилятора серии ОВ-4 или ОВ-6,3 и выносного пульта управления.

 Они выпускаются в исполнениях:

 А1 - с системой автоматического аварийного отключения;

 А2 - с системой автоматического аварийного отключения и поддержания заданной температуры.

 Конструкция отопительных агрегатов серии МП позволяет получить плоскую направленную струю горячего воздуха. Они удобны для переноски и могут быть установлены в любом месте для создания локальной зоны интенсивного обогрева.

 Условия эксплуатации: температура окружающего воздуха (-40+30) °С, относительная влажность не более 80% (при 20 °С).

 Не допускается эксплуатация в пожароопасных и взрывоопасных помещениях и при наличии в воздухе агрессивных по отношению к углеродистым сталям веществ (кислот, щелочей), липких, горючих и волокнистых материалов (смол, технических волокон).

 Внешний вид отопительных агрегатов дан на рис.17, а основные технические данные - в таблицах 20 и 21.

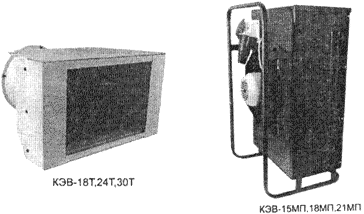

Рис.17. Агрегаты электроотопительные типа КЭВ-18Р и КЭВ-15МП

 Таблица 20

Основные технические данные отопительных агрегатов КЭВ-18Т...КЭВ-90Т

 Таблица 21

Основные технические данные отопительных агрегатов КЭВ-15МП...КЭВ-21МП
