Водонагреватели.В зависимости от первичного (греющего) теплоносителя водонагреватели подразделяются на пароводяные, у которых греющей средой является пар, и водо-водяные, где греющей средой служит вода.

 Пароводяные скоростные водонагреватели (рис.1) изготавливают в соответствии с требованиями ГОСТ 28679-90Е двух- или четырехходовыми по воде с плоскими или сферическими торцами. Трубная система подогревателей выполняется из латунных трубок диаметром 16 и 19 мм с толщиной стенки 1 мм, корпус оборудования стальной. При установке подогревателей необходимо предусматривать перед ними свободное место для извлечения трубной системы при проведении профилактических работ. Корпус водонагревателя испытывают после монтажа гидростатическим давлением равным 1,3 МПа, а водяные камеры и трубную систему на давление 1,9 МПа.



ВОДОНАГРЕВАТЕЛИ И ВОДОНАГРЕВАТЕЛЬНОЕ ОБОРУДОВАНИЕ

Рис.1. Пароводяной водоподогреватель:

1 - патрубок входа подогреваемой воды; 2, 11 - камеры; 3 - штуцер для присоединения манометра; 4 - патрубок выхода воды; 5, 10 - трубные решетки; 6 - патрубок входа пара; 8* - кожух; 9 - трубки латунные; 12 - патрубок удаления конденсата

_____________

 * Нумерация соответствует оригиналу. - Примечание изготовителя базы данных.

 Водо-водяные подогреватели секционные (рис.2) изготавливают в соответствии с ГОСТ 27590-88Е* и применяют для систем отопления и горячего водоснабжения. Длина одной секции подогревателя составляет 2 или 4 м. Число трубок в корпусе, а следовательно площадь поверхности нагрева, зависит от диаметра корпуса.

 ________________

 * Действует ГОСТ 27590-2005. - Примечание изготовителя базы данных.



ВОДОНАГРЕВАТЕЛИ И ВОДОНАГРЕВАТЕЛЬНОЕ ОБОРУДОВАНИЕ

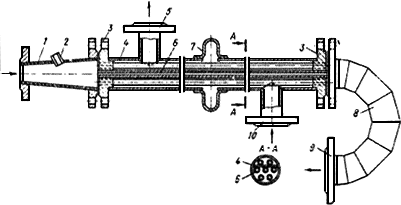

Рис.2. Водо-водяной подогреватель:

 1 - конусный патрубок; 2 - штуцер для манометра; 3 - глухой фланец; 4 - кожух; 5 - патрубок выхода воды;

6 - трубки; 7 - компенсатор; 8 - отвод; 9 - фланец; 10 - патрубок выхода подогреваемой воды

 В различных вариантах схем установки подогревателей одни и те же патрубки имеют различное назначение. Если подогреватель предназначен для системы отопления, то воду тепловой сети направляют по трубкам, а в межтрубном пространстве циркулирует вода системы отопления. В этом случае в корпусе предусматривается линзовый компенсатор, т.к. линейное удлинение латунных трубок больше, чем корпуса. Если через подогреватель подключена система горячего водоснабжения, то водопроводная вода для разбора направляется по трубкам, а вода тепловой сети - в межтрубное пространство. В этом случае стальной корпус имеет более высокую температуру, чем латунные трубки, но вследствие различных коэффициентов расширения у стали и латуни, корпус и трубки имеют примерно одинаковое удлинение и компенсации не требуется.

 Водонагреватели емкие (рис.3) применяют в основном для нагрева воды в системах горячего водоснабжения с периодическим отбором воды. Греющим теплоносителем служит пар при максимальном рабочем давлении до 0,5 МПа.



ВОДОНАГРЕВАТЕЛИ И ВОДОНАГРЕВАТЕЛЬНОЕ ОБОРУДОВАНИЕ

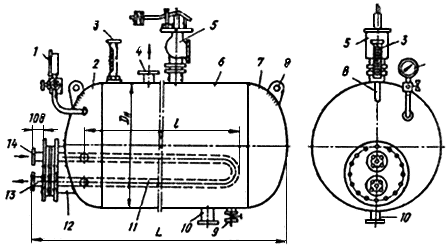

Рис.3. Пароводяной емкий подогреватель:

 1 - манометр; 2 - переднее днище; 3 - термометр;

4 - патрубок выхода нагретой воды; 5 - предохранительный клапан;

6 - корпус; 7 - заднее днище; 8 - петля для подъема; 9 - вентиль (спускной);

10 - патрубок входа подогреваемой воды; 11 - греющий змеевик;

12 - горловина; 13 - выход конденсата; 14 - вход пара

 При установке подогревателей необходимо предусматривать возможность свободного извлечения змеевика при выполнении профилактических работ.

 Общая характеристика водоподогревателей представлена в таблице 1.



Таблица 1

Вид водоподогревателя

Поверхность нагрева, мВОДОНАГРЕВАТЕЛИ И ВОДОНАГРЕВАТЕЛЬНОЕ ОБОРУДОВАНИЕ

Габариты

Длина (ВОДОНАГРЕВАТЕЛИ И ВОДОНАГРЕВАТЕЛЬНОЕ ОБОРУДОВАНИЕ) латунных трубок, змеевика, мм

ВОДОНАГРЕВАТЕЛИ И ВОДОНАГРЕВАТЕЛЬНОЕ ОБОРУДОВАНИЕ, мм

ВОДОНАГРЕВАТЕЛИ И ВОДОНАГРЕВАТЕЛЬНОЕ ОБОРУДОВАНИЕ, мм

Пароводяные скоростные

6,3...53,9

2550...3915

325...630

2000...4000

Водо-водяные секционные

0,37...28,0

2272...5072

57...325

2000...4000

Пароводяные емкие

0,48...4,7

1515...4313

712...1216

900...3693



Водонагревательное оборудование.При отсутствии систем централизованного горячего водоснабжения, а также для отопления и горячего водоснабжения небольших зданий, не имеющих центрального отопления, применяют водонагревательное оборудование, работающее на твердом или газообразном топливе: водогрейные колонки, водонагреватели проточные бытовые газовые, емкостные водонагреватели, кипятильники газовые.

 Колонки водогрейные (ГОСТ 8870) предназначены для установки у ванн (душей) при отсутствии систем централизованного горячего водоснабжения. Колонки имеют топки для твердого топлива и подразделяются на следующие типы (рис.4):

 КВЭ-1 - с эмалированным стальным баком и чугунной топкой;

 КВЦ-1 - с оцинкованным стальным баком и чугунной топкой;

 КВЭ-11 - с эмалированным стальным баком и встроенной стальной топкой.



ВОДОНАГРЕВАТЕЛИ И ВОДОНАГРЕВАТЕЛЬНОЕ ОБОРУДОВАНИЕ

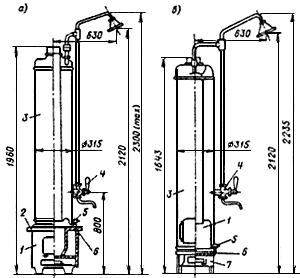

Рис.4. Колонка водогрейная (а - КВЭ-1; КВЦ-1; б - КВЭ-2):

1 - топка; 2 - кольцо топки; 3 - водяной бак; 4 - смеситель; 5 - сливной штуцер;

 6 - заполнитель из глины с асбестом; 7 - подставка

 Объем водяного бака колонок КВЭ-1 и КВЦ-1 равен 90 л, а колонки КВЭ-11 - 83 л, масса соответственно 70 и 31,5 кг. Минимальное давление воды в водопроводе перед колонкой 0,06 МПа, максимальная температура нагрева воды 80 °С.

 Водоподогреватели проточные газовые (ВПГ) выпускаются в соответствии с ГОСТ 19910 и устанавливаются в основном в газифицированных жилых домах, оборудованных водопроводом, но не имеющих централизованного горячего водоснабжения. По тепловой мощности они классифицируются четырьмя номиналами: 8, 18, 20 и 25 Мкал/ч.

 Основными узлами ВПГ являются: горелочное устройство с основной и запальной горелками, теплообменник, с камерой сгорания, блок-кран, газоотвод и система автоматики (рис.5), которые размещены в прямоугольном сборном эмалированном кожухе.



ВОДОНАГРЕВАТЕЛИ И ВОДОНАГРЕВАТЕЛЬНОЕ ОБОРУДОВАНИЕ

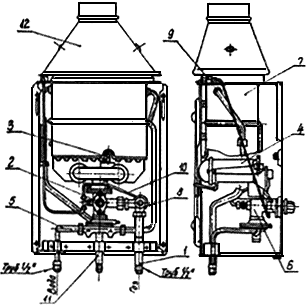

Рис.5. Проточный газовый нагреватель ВПГ:

1 - газопровод; 2 - кран блокировочный газовый; 3 - горелка запальная; 4 - горелка основная; 5 - патрубок холодной воды; 6 - блок водогазовый с тройником; 7 - теплообменник; 8 - эл. магнитный клапан; 9 - датчик; 10 - термопары; 11 - патрубок горячей воды; 12 - устройство газоотводящее

 Давление нагреваемой воды на входе составляет 0,5-0,6 МПа.

 Основные технические данные приточных унифицированных водоподогревателей представлены в таблице 2.



Таблица 2

Показатели

Модель водоподогревателя

ВПГ-8

ВПГ-18

ВПГ-25

Тепловая нагрузка, Мкал/ч

8000

18000

25000

Теплопроизводительность, Мкал/ч

6800

15300

21700

Давление газа, кПа:

природного

1,3

1,3

1,3

сжиженного

3,0

3,0

3,0

Объем нагреваемой воды за 1 мин на 50 °С, л

2,3

5,8

7,0

Габаритные размеры, мм:

высота

500

740

740

ширина

300

400

600

глубина

215

250

250

 Горелка водонагревателей многосопловая и может использоваться (со сменой сопел) на природном, искусственном (сланцевом) и сжиженном газах.

 Аппарат модели ВПГ-20 сохраняет все элементы модели ВПГ-18, но в отличие от нее снабжен специальным горелочным устройством (по французской лицензии).

 Во всех аппаратах диаметры присоединительных трубопроводов ВОДОНАГРЕВАТЕЛИ И ВОДОНАГРЕВАТЕЛЬНОЕ ОБОРУДОВАНИЕ15 мм.

 Емкостные водонагреватели газовые типа АГВ изготовляются в соответствии с требованиями ГОСТ 11082 и применяют для отопления и горячего водоснабжения небольших зданий, не имеющих центрального отопления, а также для приготовления горячей воды с многоточечным разбором.

 Водоподогреватель типа АГВ (рис.6) имеет цилиндрический бак из листовой оцинкованной стали с проходящей внутри по его вертикальной оси жаровой трубой. Теплопередача от установленной под баком горелки осуществляется через днище и стенки жаровой трубы. Аппарат снабжен комплектом автоматики. Весь аппарат заключен в цилиндрический стальной кожух с теплоизоляцией из листового асбеста.



ВОДОНАГРЕВАТЕЛИ И ВОДОНАГРЕВАТЕЛЬНОЕ ОБОРУДОВАНИЕ

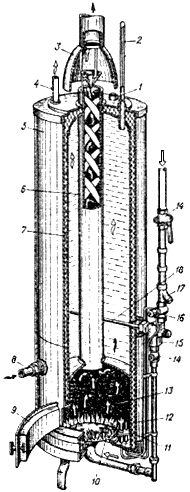

Рис.6. Емкостной водоподогреватель АВГ-ВО:

1 - предохранительный клапан; 2 - термометр; 3 - газоотводное устройство; 4 - патрубок выхода горячей воды; 5 - кожух; 6 - жаровая труба; 7 - теплоизоляция; 8 - патрубок ввода холодной воды; 9 - дверка; 10 - дисковая горелка; 11 - запальная горелка; 12 - термопара; 13 - камера сгорания; 14 - газовый кран; 15 - терморегулятор; 16 - ЭМК; 17 - фильтр газа; 18 - датчик терморегулятора

 Наиболее широко применяются аппараты АГВ-80 и АГВ-120. Последний отличается размерами и системой автоматики, которая скомпанована в одном блоке. Основные технические данные аппаратов - в таблице 3.



Таблица 3

Технические данные

Тип аппарата

АГВ-80

АГВ-120

Тепловая мощность, Мкал/ч

6

12

Теплопроизводительность, Мкал/ч

4,5

9,0

Вместимость бака, л

80

120

Диаметр кожуха, мм

410

460

Высота аппарата, мм

1600

1600

Масса аппарата, кг

85

100

Максимальное давление воды, МПа

0,6

Давление природного газа, МПа

1,3...2,0

Сжиженного

3,0

Время начального нагрева воды в баке до 90 °С, мин

60...70

60...70

Площадь отапливаемых помещений, мВОДОНАГРЕВАТЕЛИ И ВОДОНАГРЕВАТЕЛЬНОЕ ОБОРУДОВАНИЕ

До 60

До 85...100

 Во всех аппаратах диаметры трубопроводов для горячей, холодной воды и газа ВОДОНАГРЕВАТЕЛИ И ВОДОНАГРЕВАТЕЛЬНОЕ ОБОРУДОВАНИЕ15 мм.

 Аппараты оснащаются термометром, терморегулятором с пределом настройки 40-85 °С, автоматическими и регулирующими устройствами, обеспечивающими поступление газа к основной горелке только при зажженной запальной горелке, отключение горелок при прекращении подачи газа и при отсутствии тяги в дымоходе.

 Кипятильники газовые применяют для приготовления горячей кипяченой воды. Их устанавливают в основном в столовых, кафе, общежитиях и детских садах. Наиболее распространен кипятильник непрерывного действия КНД-8. Работа кипятильников основана на принципе сообщающихся сосудов. При кипении воды в одной части аппарата кипяток выбрасывается в другую часть; на место кипятка поступает холодная водопроводная вода и процесс продолжается. Если разбор кипятка отсутствует, излишек сливается в сигнальную трубку в канализацию. В автоматических аппаратах типа АГК этот недостаток устранен. Основные типы кипятильников и технические данные - в таблице 4.



Таблица 4

Технические данные

Тип кипятильника

КНД-8

КНД-8М

АГК-250

АГК-300

Тепловая нагрузка, Мкал/ч

20000

20500

28000

33800

Объем сборника кипятка, л

40

40

25

30

Подача кипятка, л/ч

180-200

150-200

250

300

Время закипания, мин

20-25

15-20

20-25

15-20

Габаритные размеры, мм:

высота

1420

1420

1500

1480

глубина

700

620

770

800

ширина

825

885

755

550

Масса аппарата, кг

70

70

110

96
