Водогрейные котлы турботерм

ВОДОГРЕЙНЫЕ КОТЛЫ ТУРБОТЕРМ

ОБЩЕЕ ОПИСАНИЕ

 Водогрейный котел ТУРБОТЕРМ, автоматизированное горелочное устройство и комплект автоматики безопасности и управления (АБУ-1) составляют единый котлоагрегат, поставляемый потребителю. Данная комплектация существенно снижает затраты при его установке и пуско-наладочных работах.



УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 В настоящее время котлы Турботерм изготавливаются в диапазоне мощностей от 110 до 5000 кВт. Котлы спроектированы в расчете на длительный срок эксплуатации (более 15 лет).

 Котлы сертифицированы в Системе сертификации ГОСТ-Р, имеют сертификат соответствия N POCC.RU.AЯ46.B18600, соответствуют требованиям ГОСТ-Р и производятся серийно на заводе Рэмэкс-Тепломаш (г.Малоярославец) в соответствии с ТУ 4931-001-32990435-96. Котлы ТУРБОТЕРМ предназначены для замкнутых систем отопления и вентиляции, а также для систем горячего водоснабжения, рассчитаны на рабочее давление 6 бар и температуру воды до 115 °С. Котлы работают под наддувом и предназначены для работы, как на газообразном, так и на жидком топливе (включая мазутное) и обеспечивают нормируемые значения КПД по ГОСТ 10617-85.

 Стальные водогрейные котлы марки Турботерм имеют горизонтальную реверсивную камеру сгорания с концентрическим расположением дымогарных труб. Для оптимизации тепловой нагрузки давления в камере сгорания и температуры отходящих газов дымогарные трубы оснащены турбулизаторами из нержавеющей стали. Современные теплоизолирующие материалы обеспечивают высокие теплотехнические характеристики котла.

 Надежность котлов ТУРБОТЕРМ в течение длительного срока эксплуатации обеспечивается оригинальной конструкцией с рядом конструктивных особенностей, достаточным прочностным запасом и высокими требованиями системы качества при их производстве.

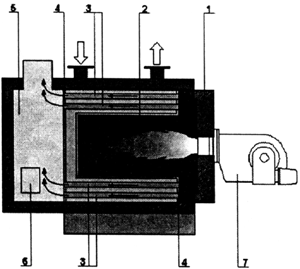

Характеристика конструктивных элементов водогрейного котла ТУРБОТЕРМ

ВОДОГРЕЙНЫЕ КОТЛЫ ТУРБОТЕРМ

 1 - передняя крышка

 2 - топка котла

 3 - дымогарные трубы

 4 - трубные доски

 5 - каминная часть котла

 6 - люк каминной части

 7 - горелочное устройство

 Передняя крышкавыполнена легко открывающейся на петлях. В зависимости от проекта петли крепятся справа или слева.

 Топка (камера сгорания)имеет реверсивную конструкцию. Специально разработанная геометрическая форма и большой объем топки способствуют полному сгоранию топлива и образованию отходящих газов с низким остаточным содержанием вредных веществ.

 Конвективная частьвключает в себя пучки дымогарных труб оптимального диаметра, закрепленных в трубных досках, которые обеспечивают низкое сопротивление течению топочных газов (от 0,5 до 6 мбар, в зависимости от типоразмера котла).

 Камин.Задняя (каминная) часть котла имеет люк, который обеспечивает простую очистку газохода.



Тип котла

Мощность

КПД, %

ВОДОГРЕЙНЫЕ КОТЛЫ ТУРБОТЕРМ, МПа

ВОДОГРЕЙНЫЕ КОТЛЫ ТУРБОТЕРМ, °С, мах

Масса без воды, кг

Габариты, мм

кВт

ккал/час

Длина

Ширина

Высота

ТТ-110

110

94600

92

0,6

115

480

1476

874

1172

ТТ-250

250

215000

92

0,6

115

1055

2224

1058

1306

ТТ-400

400

344000

92

0,6

115

1840

2744

1393

1656

ТТ-800

800

688000

92

0,6

115

2626

3002

1495

1760

ТТ-1100

1100

946000

92

0,6

115

3324

3286

1695

1960

ТТ-1600

1600

1376000

92

0,6

115

4974

3544

1999

2266

ТТ-2000

2000

1720000

92

0,6

115

5858

3944

1999

2268

ТТ-3150

3150

2709000

92

0,6

115

8109

4624

2145

2410

ТТ-5000т

5000

4300000

92

0,6

115

12400

5710

2670

3020

 Хабрахамов А.Р., Хизяпов Р.Г., Анчихоров П.П., Головин С.А.

 Справочник промышленного оборудования. -

М.: , ЗАО Вентиляция, водоснабжение, теплоснабжение, 2004-2005
