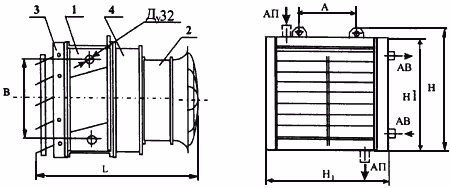

Агрегат предназначен для воздушного отопления производственных помещений сельскохозяйственного назначения, а также для применения в отопительно-вентиляционных системах зданий промышленного назначения. Агрегат состоит из воздухонагревателя, (калорифера) (1), осевого вентилятора (2), жалюзи (3) и переходника (4).
Производительность по теплу указана для режима:
Агрегат типа АВ
- теплоноситель - горячая (перегретая) вода с температурой на входе - 150 °С и температурой на выходе - 70 °С;
- температура воздуха на входе - 15 °С;
- массовая скорость воздуха в набегающем потоке - 3,6 кг/(м ·с)
Агрегат типа АП
- теплоноситель - сухой насыщенный пар давлением 0,1 МПа
Жалюзи служат для изменения направления потока нагретого воздуха.
Присоединение воздуховодов к входному фланцу агрегата производить только через мягкие вставки. При отсутствии воздуховодов на входной фланец установить защитное сетчатое ограждение.
Агрегат монтируется на петлях. К теплоподводящей системе агрегат подсоединяется фланцевыми соединениями или сваркой.
|
Наименование параметра
|
Условные обозначения
|
|
|
АВ-3-25
|
АВ-3-30
|
АВ-5-40
|
АВ-5-50
|
АВ-10-80
|
АВ-10-100
|
|
Производительность по теплу, кВт
|
24
|
27,8
|
41,0
|
49,3
|
81,5
|
98,6
|
|
Производительность по воздуху, м /ч
|
2600
|
2600
|
5200
|
5200
|
10500
|
10500
|
|
Площадь поверхности теплообмена, м
|
10,4
|
13,6
|
14,3
|
18,8
|
21,2
|
28,0
|
|
Мощность электродвигателя и номер вентилятора
|
кВт N
|
0,25
|
0,25
|
0,37
|
0,37
|
1,1
|
1,1
|
|
|
|
ВО-06-300-
|
|
|
|
4С
|
5С
|
6,3С
|
|
Размеры, мм
|
|
|
|
|
|
|
|
L
|
773
|
773
|
804
|
804
|
871
|
871
|
|
Н
|
624
|
624
|
705
|
705
|
830
|
830
|
|
Н1
|
571
|
571
|
652
|
652
|
777
|
777
|
|
В
|
439
|
439
|
522
|
522
|
647
|
647
|
|
Масса, кг, не более
|
77
|
87
|
106
|
116
|
136
|
148
|
Агрегат АП отличается от АВ тем, что вместо водяного калорифера типа КСк устанавливается паровой воздухонагреватель типа КП-Ск с вертикальным расположением присоединительных патрубков.
|
Наименование параметра
|
Условные обозначения
|
|
|
АП-3-25
|
АП-3-30
|
АП-5-40
|
АП-5-50
|
АП-10-80
|
АП-10-100
|
|
Производительность по теплу, кВт
|
25
|
30
|
40
|
50
|
80
|
100
|
|
Производительность по воздуху, м /ч
|
2600
|
2600
|
5200
|
5200
|
10500
|
10500
|
|
Площадь поверхности теплообмена, м
|
10,4
|
13,6
|
14,3
|
18,8
|
21,2
|
28,0
|
|
Мощность электродвигателя и номер вентилятора
|
кВт N
|
0,25
|
0,25
|
0,37
|
0,37
|
1,1
|
1,1
|
|
|
|
ВО-06-300-
|
|
|
|
4С
|
5С
|
6,3С
|
|
Размеры, мм
|
|
|
|
|
|
|
L
|
773
|
773
|
804
|
804
|
871
|
871
|
|
Н
|
624
|
624
|
705
|
705
|
830
|
830
|
|
Н1
|
571
|
571
|
652
|
652
|
777
|
777
|
|
В
|
439
|
439
|
522
|
522
|
647
|
647
|
|
Масса, кг, не более
|
75
|
85
|
104
|
114
|
135
|
148
|
По спецзаказу возможно изготовление подобных агрегатов с электрокалориферами.
Хабрахамов А.Р., Хизяпов Р.Г., Анчихоров П.П., Головин С.А.
Справочник промышленного оборудования. -
М.: ЗАО Вентиляция, водоснабжение, теплоснабжение, 2004-2005
|
