Подвесные потолки

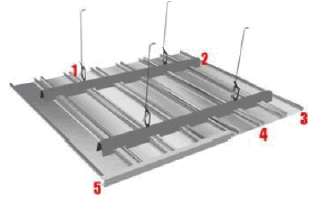

 Система состоит из облицовочных алюминиевых панелей, несущих профилей - стрингеров, межпанельных профилей (для потолка закрытого типа), торцевых профилей, регулировочных пружин и спиц, с помощью которых потолок крепиться к поверхности.

1. Спица с регулировочной пружиной в сборе

 2. Несущий профиль (стрингер)

 3. Панель потолка

 4. Межпанельный профиль

 5. Торцевой профиль

 Алюминиевые панели изготавливаются из нагартованного (механически упрочненного) сплава АМГ-2. Окрашенная алюминиевая полоса производится на Самарском металлургическом заводе - компания Русский алюминий с применением технологии изготовления пищевых материалов. Максимальная длина панели до 4000 мм

 Система производства и контроля качества продукции завода сертифицирована Бюро Веритас в соответствии с международным стандартом ISO 9002. Тщательно подобранные компоненты дают возможность применять потолок даже в лечебно-профилактических учреждениях, что подтверждается гигиеническим сертификатом.

 Все элементы алюминиевых реечных потолков имеют сертификат пожарной безопасности и относятся к группе горючести Г-1, В-1 (слабогорючий, трудновоспламеняемый, малоопасный материал по токсичности).

 Полоса с обеих сторон покрыта бесцветным лаком. Декоративное покрытие - эмаль МЛ1110 производства завода Ярославские краски. Все элементы потолка выполнены в соответствии с ТУ 5271-001-41571832-99.

Панели

 Виды систем подвесного реечного потолка БАРД

 Подробнее о каждом из видов данных реечных потолков смотри раздел Виды систем.

 Алюминиевые элементы реечного потолка изготовлены из полосы толщиной 0,33 мм. Вес одного квадратного метра изделия около 1,5 кг.

 Несмотря на уникальную легкость изделия, потолки с успехом применяются для наружной отделки.

 Несущие профили (стрингеры)

 Стрингер изготовлен из оцинкованной стали. Модуль (шаг) крепления

 100 мм (для ППР-083/1, ППР-083/2, ППР-084/1, ППР-084/2),

 90 мм (ППР-083/3, ППР-084/3),

 163 мм (для ППР-149/1, ППР-149/2) или

 в размерах, кратных 75 мм (для ППР-075/150).

 Межпанельные профили

 Изготавливается из того же материала, что и панели потолка (из нагартованного (механически упрочненного) сплава АМГ-2). Длина профиля по заказу.

 Толщина материала вместе с покрытием 0,33 мм.

 Подвеска потолка

 Подвеска потолка осуществляется с помощью специальных пружин и спиц. Возможен и монтаж без спиц или без пружины, если это позволяет проект и поверхность потолка. Монтаж со спицей и пружиной необходим, если проектом предусматривается установка точечных светильников.

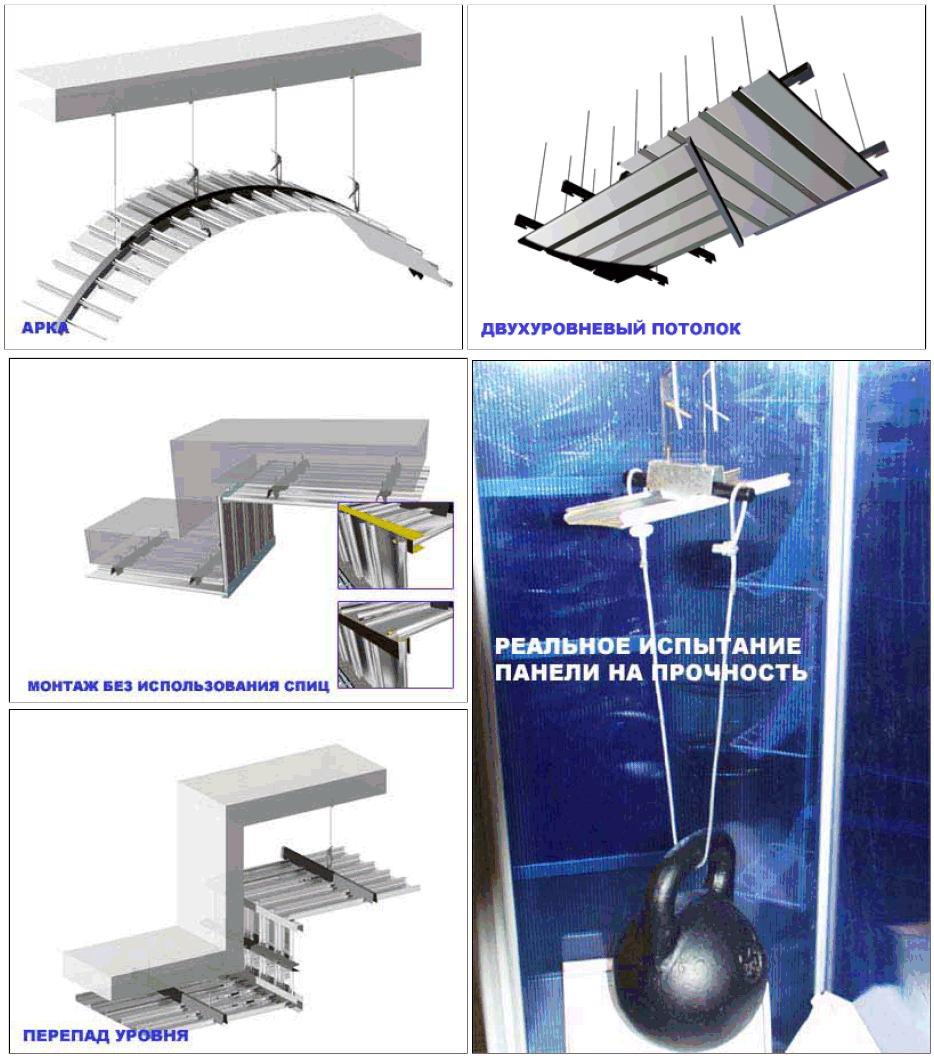

Технологические решения

Нагрузки

 Алюминиевые реечные подвесные потолки закрытого типа ППР-075 и ППР-150 (с фиксаторами) применимы при проведении наружных работ. На основании испытаний, проведенных НТЦ Надежность сооружений, составлены номограммы для определения шага крепления панелей типа ППР-075 (рис.1) и в ППР-150 (рис.2) зависимости от величины расчетной ветровой нагрузки, обеспечивающие надежную эксплуатацию подвесных потолков.

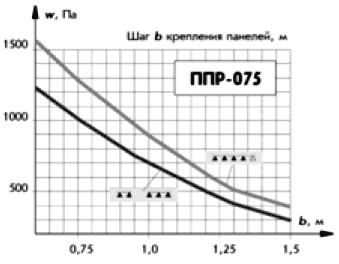

Рис.1 Зависимость максимального шага (м) крепления панели от ветровой нагрузки (Па)

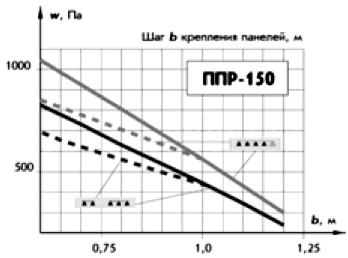

Рис.2 Зависимость максимального шага (м) крепления панели от ветровой нагрузки (Па)

 Расчетная ветровая нагрузка , действующая на панели подвесных потолков, определяется в соответствии с указаниями СНиП 2.01.07-85* Нагрузки и воздействия. В качестве примера ниже приведено распределение расчетной ветровой нагрузки по поверхности подвесного потолка АЗС. Подвесной потолок общей площадью 10x30 м расположен на высоте 5 м от поверхности земли (рис.3а). Схема распределения по его поверхности расчетной ветровой нагрузки (в Па) показана на рис.3б. В данном примере для величины нагрузки 750 Па, соответствующей составляющей отсоса, расстояние между стрингерами должно быть не менее:

 - для ППР-075 - 1,10 метра;

 - для ППР-150 - 0,70 метра (с применением фиксаторов панелей).

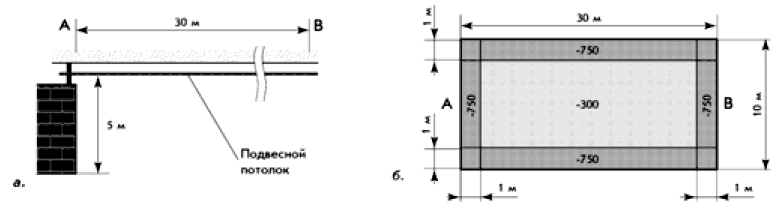

Рис.3 Общая схема сооружения (а.) и распределения расчетной ветровой нагрузки (б.); знак - соответствует отсосу

ТУ 5271-001-41571832-99

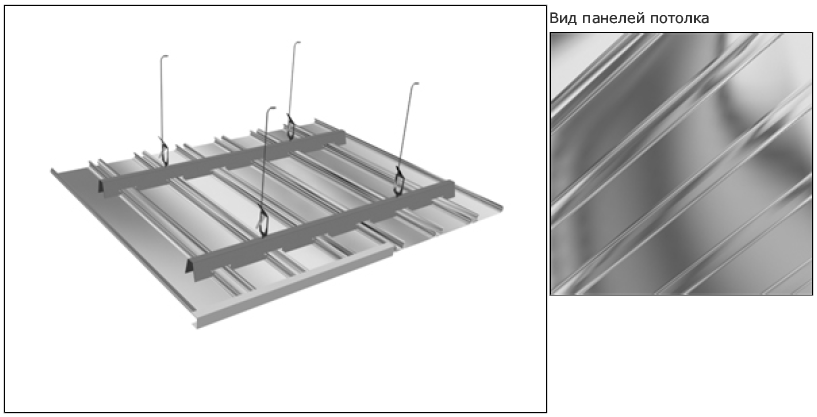

 Алюминиевый реечный потолок ППР-083 производится в трех модификациях:

 ППР-083/1 - закрытого типа с межпанельным профилем;

 ППР-083/2 - открытого типа с зазором между панелями 15 мм (модуль 100 мм);

 ППР-083/3 - открытого типа с зазором между панелями 5 мм (модуль 90 мм).

 Не применяется для наружных работ.

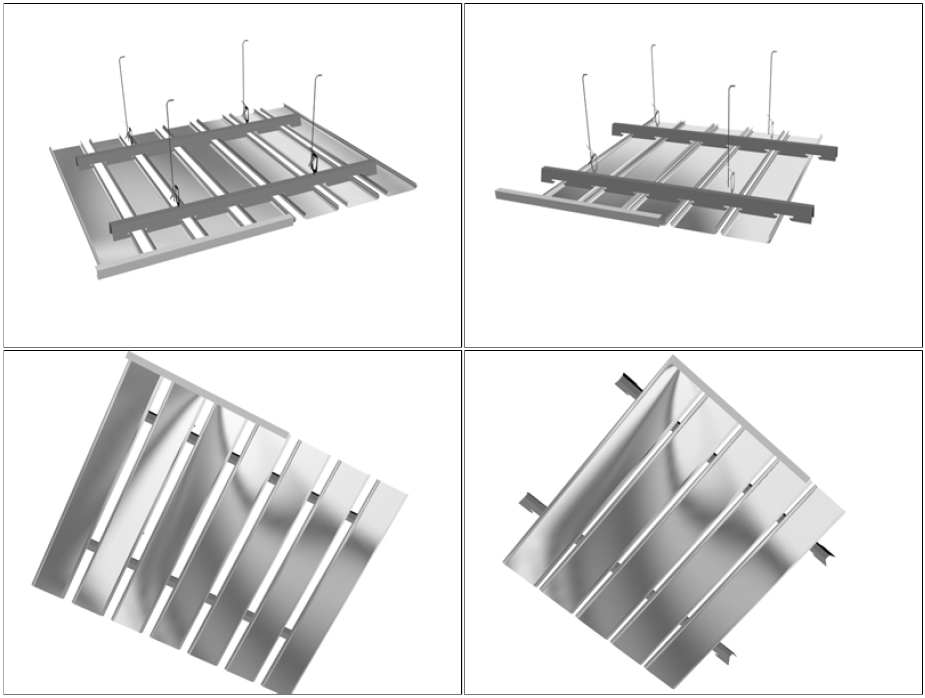

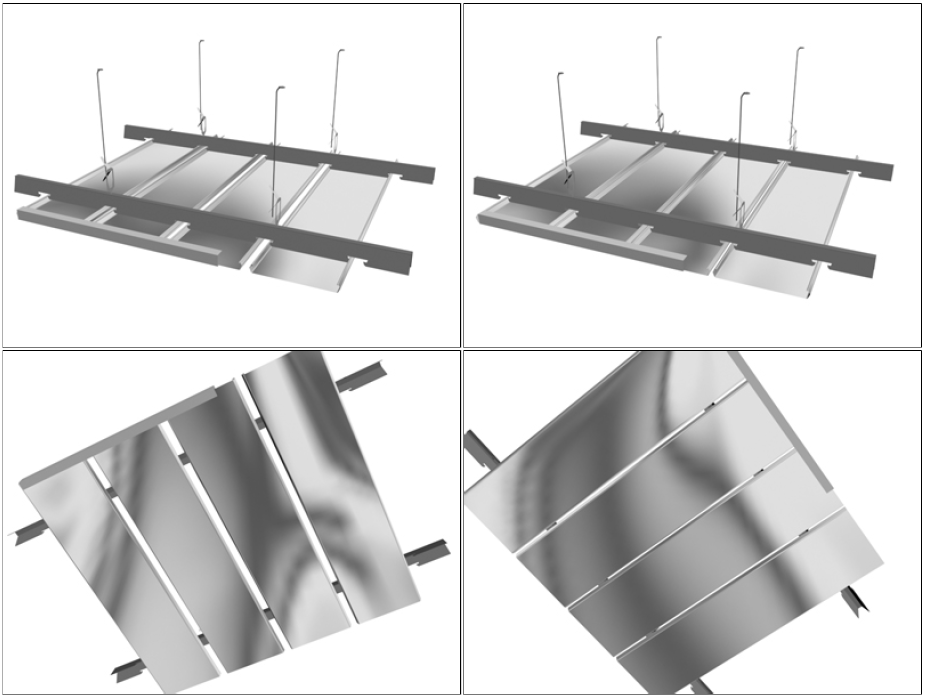

 Открытые типы потолка

ППР-084

 ТУ 5271-001-41571832-99

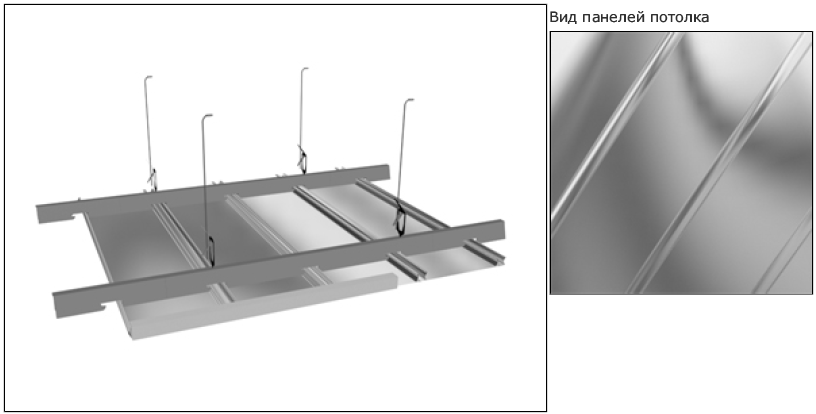

 Алюминиевый реечный потолок ППР-084 производится в трех модификациях:

 ППР-084/1 - закрытого типа с межпанельным профилем;

 ППР-084/2 - открытого типа с зазором между панелями 16 мм (модуль 100 мм);

 ППР-084/3 - открытого типа с зазором между панелями 6 мм (модуль 90 мм).

 Не применяется для наружных работ.

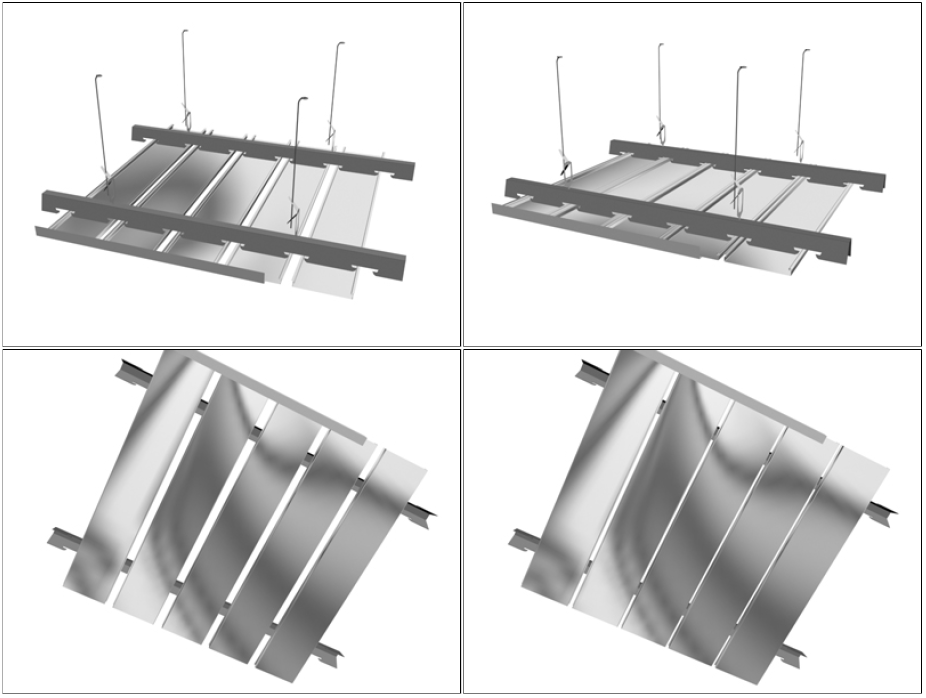

 Открытые типы потолка

ППР-149

 ТУ 5271-001-41571832-99

 Алюминиевый реечный потолок ППР-149 производится в трех модификациях:

 ППР-149/1 - закрытого типа с межпанельным профилем;

 ППР-149/2 - открытого типа с зазором между панелями 14 мм (модуль 163 мм);

 ППР-149/3 - открытого типа с зазором между панелями 4 мм (модуль 153 мм).

 Не применяется для наружных работ.

 Открытые типы потолка

 Новинка 2005 года

 Дизайнерами Фирмы БАРД разработана новая цветовая гамма потолков, это необычные пастельные тона, более десяти цветов и оттенков.
